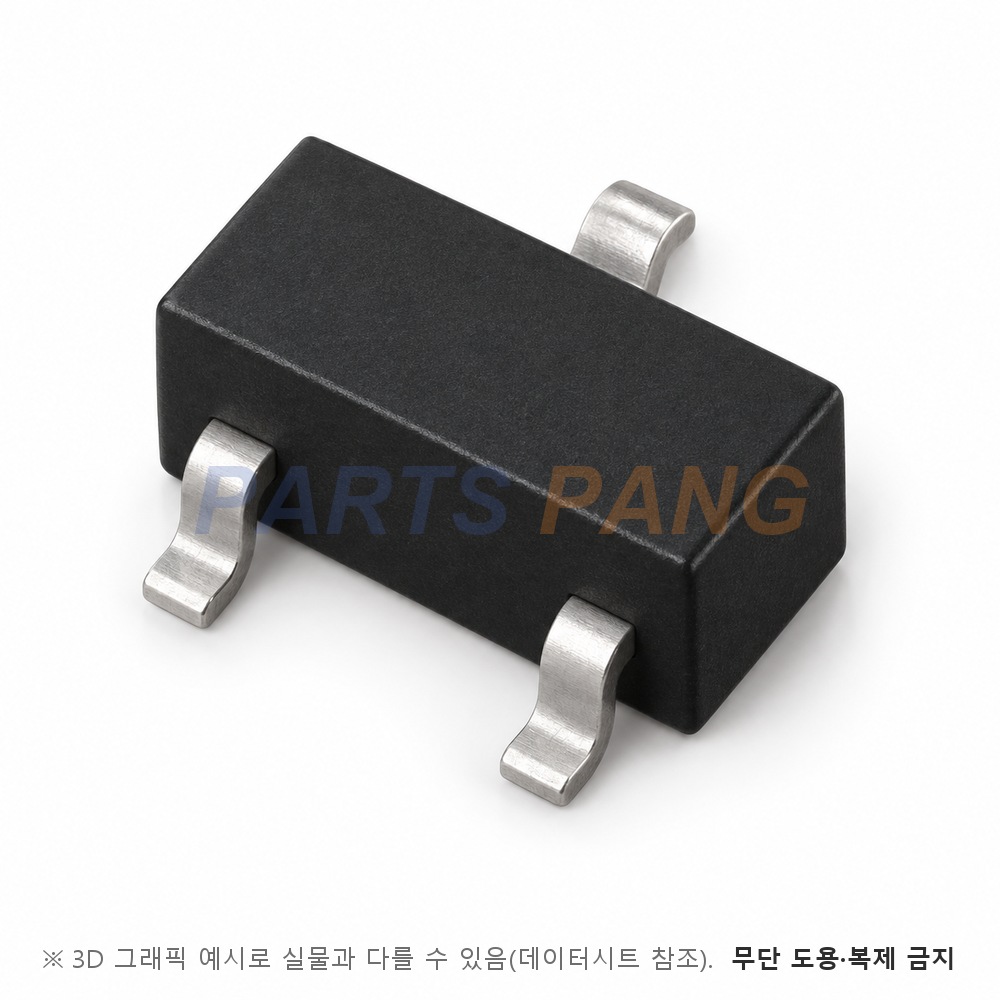

BAS40T-7-F 은 Diodes Incorporated 의 초소형 표면실장 쇼트키 배리어 다이오드 입니다. PN 접합 가드링으로 과도 전압과 정전기에 대응하는 소신호 다이오드입니다. 순방향 전압은 1000mV 이고 서지 순방향 전류는 600mA 입니다. SOT-523 외형에 표면실장 방식이며 포장은 3,000개 테이프앤릴 입니다.

역방향 전압 VR

40V

반복 피크 역전압 VRRM 과 DC 차단 전압 기준이며 실효 역전압 VR(RMS) 은 28V 입니다

평균 정류 전류 Io

200mA

문서는 평균 정류 전류 대신 연속 순방향 전류 IFM 을 규정합니다

순방향 전압 VF

1000mV

IF 40mA 기준 최대값이며 IF 1.0mA 에서는 최대 380mV 입니다

역회복 시간 trr

5.0ns

IF 와 IR 이 각각 10mA · Irr 은 IR 의 0.1배 · 부하 저항 100Ω 조건입니다

정션 온도 TJ

-55~+125℃

동작 온도 범위이며 보관 범위는 이보다 넓게 규정됩니다보관 온도 -65~+150℃ 로 따로 규정됩니다서지 순방향 전류 600mA1.0초 조건의 비반복 피크 순방향 서지 전류입니다

패키지

SOT-523

무게 약 0.002g 입니다

실장

표면실장

포장은 3,000개 테이프앤릴

최소 역방향 항복 전압 V(BR)R 은 40V 이고 누설 전류 IR 은 VR 30V 에서 최대 200nA 입니다. 총 정전용량 CT 는 VR 0 · 1.0MHz 에서 최대 5.0pF 이며 전력 손실 PD 는 150mW · 정션 대 주위 열저항은 833℃/W 입니다.
