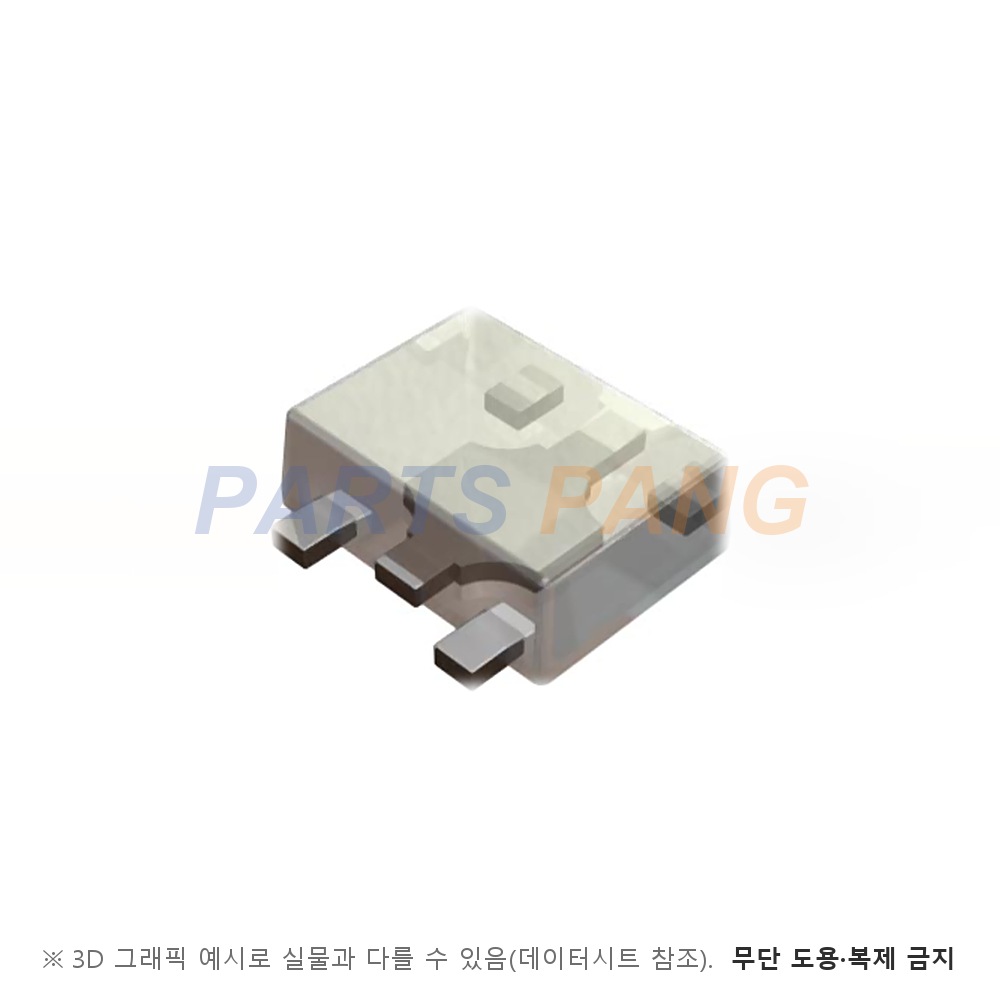

BH1621FVC-TR 은 ROHM 의 아날로그 전류 출력 주변광 센서 IC 입니다. 밝기에 비례하는 전류를 내고 출력 이득을 H · L 두 단계로 바꾸는 1.6mm 각 WSOF5 외형의 주변광 센서입니다. 분광 감도가 사람 눈에 가까워 휴대폰 LCD · 키패드 백라이트 조절에 알맞다고 적혀 있습니다. 2.4V 부터 5.5V 전원에서 동작하고 1.8V 로직 입력으로 이득과 셧다운을 고르며 감도 편차는 ±15% 입니다.

출력 방식

아날로그 전류 출력

5번 IOUT 과 GND 사이에 1kΩ ~ 1MΩ 저항 R1 을 달아 전압으로 받는다 · 100lx 에서 R1 220kΩ 일 때 포화 출력 전압은 표준 2.9V 다

측정 범위

최대 50,000lx (L 이득)

권장 검출 범위는 H 이득 1000lx · L 이득 50,000lx 까지다 · H 이득으로도 약 5000lx 까지 잴 수 있지만 출력 전류가 약 3mA 로 커진다

감도

0.60µA/lx (H 이득)

출력 전압 근사식 계수 기준이며 L 이득은 0.063µA/lx 다 · 100lx 에서 출력 전류는 51 ~ 69µA 표준 60µA 다

피크 감도 파장

560nm

표준값이며 분광 감도는 사람 눈에 가깝다 · 백열등 대 형광등 출력 비는 100lx 에서 표준 1.0배다

공급 전압

2.4 ~ 5.5V

권장 동작 범위이며 표준 3.0V 다 · GC1 · GC2 하이 문턱은 3.6V 이하에서 1.4V · 그 위에서 2.0V 다

소비 전류

표준 74µA · 최대 97µA

100lx · H 이득 조건이다 · 0lx 에서 표준 9µA 이고 셧다운 전류는 표준 0.2µA · 최대 0.4µA 다

동작 온도

-40 ~ +85℃

절대 최대 정격표의 동작 온도 범위다보관 온도는 -40 ~ +100℃ 다전원 절대 최대 정격은 7V 이고 IOUT 전류 상한은 7.5mA 다허용 손실은 70mm × 70mm × 1.6mm 유리 에폭시 기판 기준 165mW 이고 25℃ 위로 1℃ 당 2.2mW 씩 줄인다

패키지

WSOF5

5핀 표면실장 외형이며 몸통은 1.6mm × 1.6mm · 높이 최대 0.6mm 다

실장

표면실장

엠보스 테이프 릴 포장이며 릴당 3000개다 · 품번 끝자리 TR 이 포장 코드다PD 수광 면적은 0.25mm × 0.3mm 다

GC2 · GC1 이 둘 다 로우이거나 둘 다 하이이면 셧다운이고 GC1 만 하이면 H 이득 · GC2 만 하이면 L 이득입니다. H 대 L 이득 비는 표준 9.5배 · 최대 10배이고 셧다운에서 H 이득으로 깨어나는 시간은 표준 45µs · 최대 128µs 입니다. 응용 분야로 휴대폰 · LCD TV · 노트북 · 휴대용 게임기 · 디지털 카메라가 적혀 있습니다.
