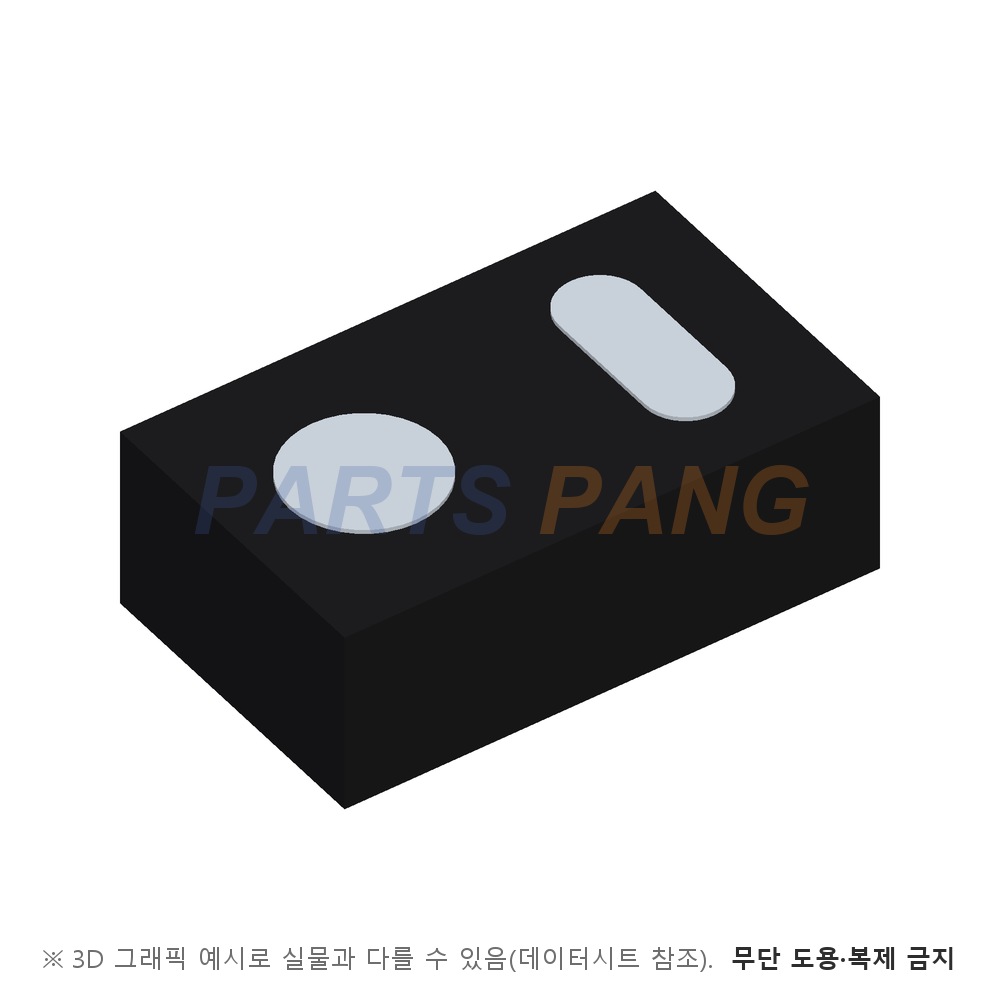

RPR-0521RS 은 ROHM 의 근접 센서 겸 주변광 센서 모듈 입니다. 적외선 LED 와 근접 센서 · 디지털 주변광 센서 IC 를 한 모듈에 담아 물체 접근과 주변 조도를 함께 I2C 로 내보내는 광 센서입니다. 근접 센서부는 적외선 LED 빛의 반사로 사람이나 물체가 다가오는 것을 감지하고 주변광 센서부는 어두운 환경부터 직사광까지 넓은 조도를 검출합니다. LCD · 키패드 밝기 조절로 전류를 줄이거나 밝은 곳 시인성을 높이는 용도이며 스마트폰 · 휴대폰에 씁니다.

출력 방식

I2C 디지털 출력

주변광은 16비트 ADC 의 DATA0 · DATA1 두 채널이고 근접은 별도 선형 ADC 값이다 · 슬레이브 주소는 0111000 이다

측정 범위

데이터시트에 규정 없음

주변광 조도 범위 수치가 없고 어두운 곳부터 직사광까지 검출한다고만 적혀 있다 · 근접 검출 거리는 약 1 ~ 100mm 다

감도

데이터시트에 규정 없음

분해능 항목이 없다 · 백색 LED 10 lx 입력에서 ADC 값으로 계산한 조도가 6 ~ 14 lx 다

피크 감도 파장

데이터시트에 규정 없음

DATA0 은 가시광 · DATA1 은 적외선 쪽에 분광 응답 정점이 있다고만 적혀 있고 분광 그래프는 없다

공급 전압

2.5 ~ 3.6V

VDD 권장 범위이며 표준 3.0V 다 · LED 전원 LEDA 는 2.8 ~ 5.5V 이고 I2C 는 1.8V 논리에 대응한다

소비 전류

주변광 표준 90µA · 최대 300µA

주변광만 켠 10 lx 기준이다 · 근접만 켜면 표준 90µA · 최대 200µA 이고 대기 전류는 표준 1.0µA 다

동작 온도

-25 ~ +85℃

절대 최대 정격표에 실린 동작 온도 범위다 · 전기 특성은 VDD 3.0V · 25℃ 기준이다보관 온도는 -30 ~ +85℃ 다VDD · SDA · SCL 절대 최대 정격은 4.5V 이고 LEDA · LDR · INT 는 7V 다INT · SDA 싱크 전류는 7mA 이며 허용 손실 항목은 없다

패키지

데이터시트에 규정 없음

외형 호칭이 문서에 없다 · 8핀 광 모듈이며 3.94mm × 2.36mm · 높이 1.35mm 다

실장

표면실장

테이프 릴 포장이며 릴당 2500개다 · 릴마다 알루미늄 방습 봉지에 넣는다내장 LED 구동 회로를 쓰면 5번 LEDK 를 6번 LDR 에 잇는다

주변광 측정 시간 100ms · 400ms · 50ms 와 근접 측정 주기 10 ~ 400ms 를 조합해 고르고 주변광 이득은 채널마다 x1 · x2 · x64 · x128 중에서 고릅니다. 근접용 LED 전류는 25 · 50 · 100 · 200mA 네 단계이고 펄스 폭은 표준 200µs · 330µs 입니다. 적외선 LED 피크 발광 파장은 940nm 입니다. 방습 봉지를 연 뒤에는 5 ~ 30℃ · 70%RH 미만에서 168시간 안에 쓰고 넘기면 60℃ 에서 12 ~ 24시간 굽습니다.
