BH1680FVC-TR 은 ROHM 의 고감도 아날로그 전류 출력 주변광 센서 IC 입니다. 적외선 차단 필터를 넣은 고감도형으로 밝기에 비례하는 전류를 내고 출력 이득을 H · M · L 세 단계로 바꾸는 주변광 센서입니다. 가시광 투과율이 낮은 광학 창 뒤에 두는 용도에 맞춘 고감도형이며 0lx 부터 50000lx 까지 검출한다고 적혀 있습니다. 2.4V 부터 5.5V 전원에서 동작하고 1.8V 로직으로 이득과 셧다운을 고르며 감도 편차는 ±15% 입니다.

출력 방식

아날로그 전류 출력

5번 IOUT 과 GND 사이에 1kΩ ~ 1MΩ 저항 R1 을 달아 전압으로 받는다 · 10lx 에서 R1 220kΩ 일 때 포화 출력 전압은 표준 2.9V 다

측정 범위

0 ~ 50,000lx

권장 검출 범위는 H 이득 100lx · M 이득 1,000lx · L 이득 50,000lx 까지다

감도

6.1µA/lx (H 이득)

출력 전압 근사식 계수 기준이며 M 이득 0.61 · L 이득 0.061µA/lx 다 · 10lx 에서 출력 전류는 51.9 ~ 70.1µA 표준 61µA 다

피크 감도 파장

530nm

표준값이며 적외선 차단 필터로 적외선 영향이 매우 작다고 적혀 있다

공급 전압

2.4 ~ 5.5V

권장 동작 범위이며 표준 3.0V 다 · GC1 · GC2 하이 문턱은 3.6V 이하에서 1.4V · 그 위에서 2.0V 다

소비 전류

표준 75µA · 최대 105µA

10lx · H 이득 조건이다 · 0lx 에서 표준 9µA 이고 셧다운 전류는 표준 0.2µA · 최대 0.4µA 다

동작 온도

-40 ~ +85℃

절대 최대 정격표의 동작 온도 범위다보관 온도는 -40 ~ +100℃ 다전원 절대 최대 정격은 7V 이고 IOUT 전류 상한은 7.5mA 다허용 손실은 70mm × 70mm × 1.6mm 유리 에폭시 기판 기준 165mW 이고 25℃ 위로 1℃ 당 2.2mW 씩 줄인다

패키지

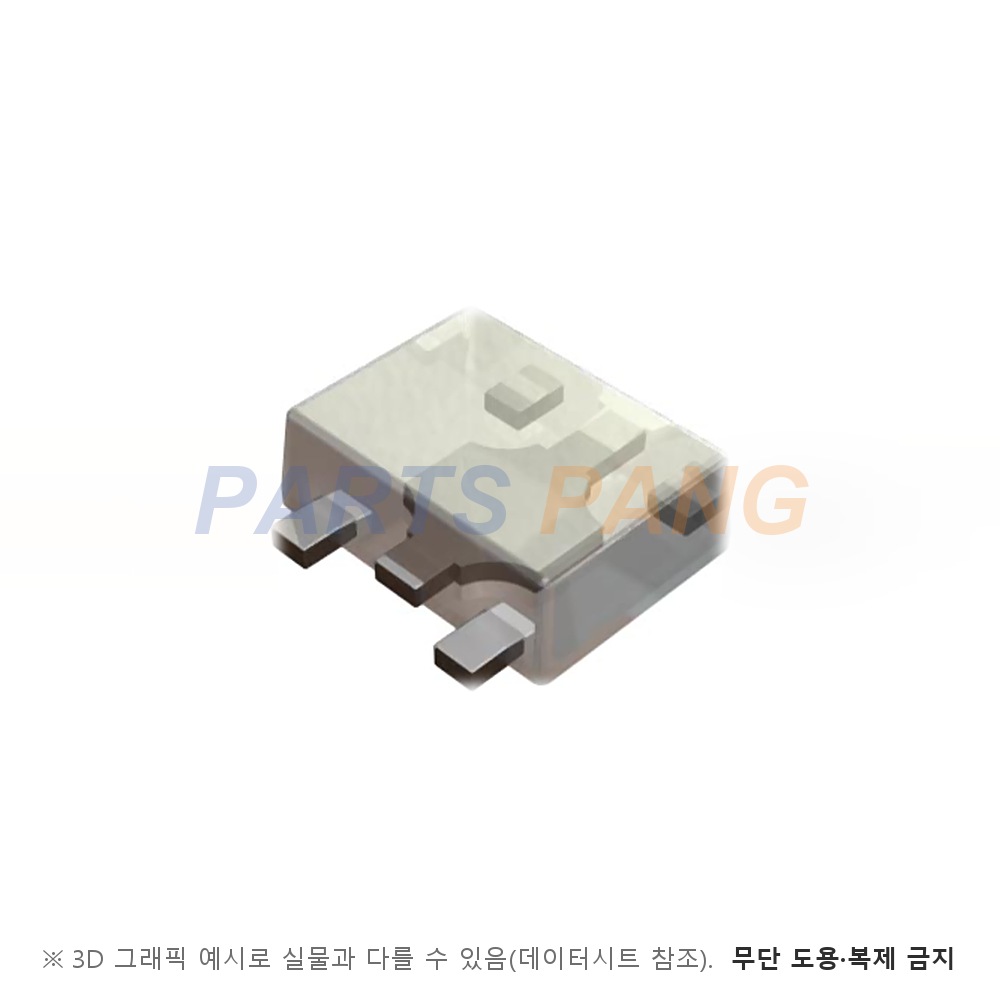

WSOF5

5핀 표면실장 외형이며 몸통은 1.6mm × 1.6mm · 높이 최대 0.6mm 다

실장

표면실장

엠보스 테이프 릴 포장이며 릴당 3000개다 · 품번 끝자리 TR 이 포장 코드다PD 수광 면적은 0.25mm × 0.3mm 다

GC2 · GC1 조합으로 셧다운 · H 이득 · M 이득 · L 이득을 고르고 이득 비는 10lx 에서 단계마다 표준 10배(8 ~ 12배)입니다. 셧다운에서 H 이득으로 깨어나는 시간은 표준 13µs · 최대 52µs 입니다. 블록 설명에 포토다이오드가 가시광을 받고 적외선을 자른다고 적혀 있습니다.
