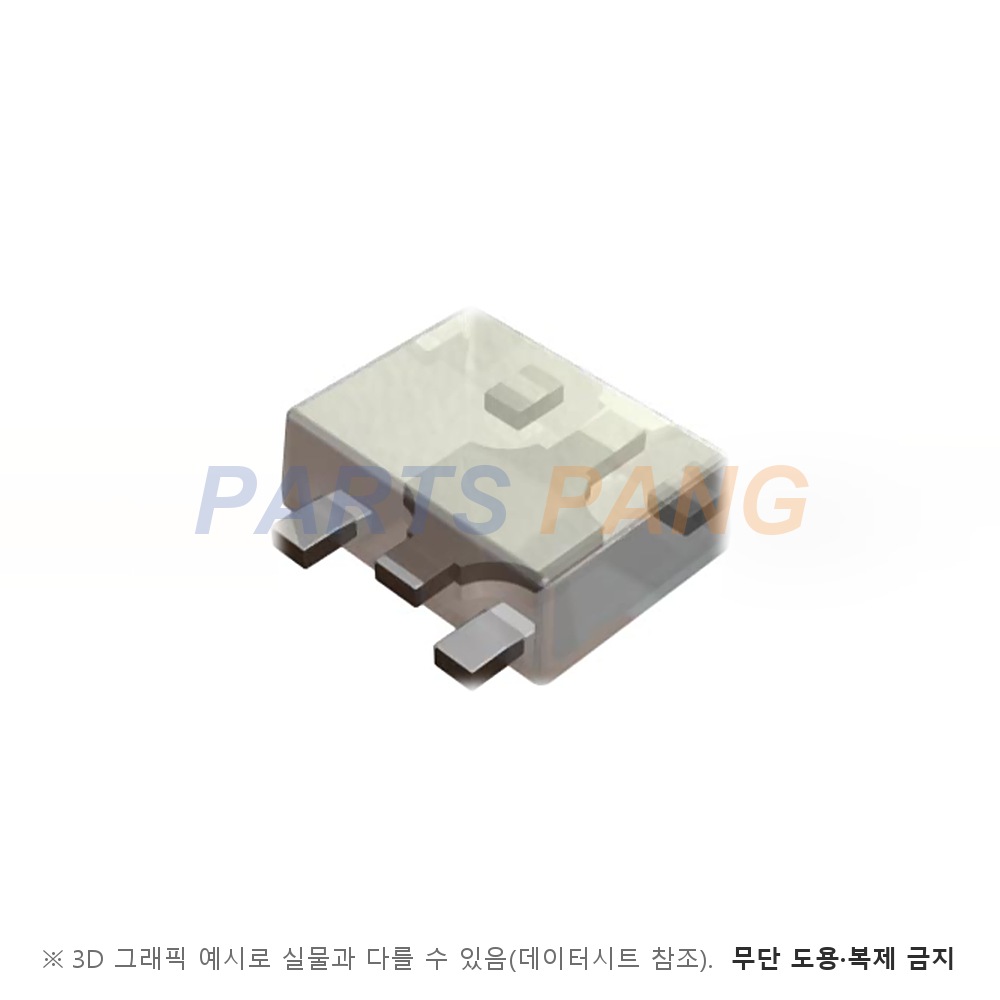

BH1682FVC-TR 은 ROHM 의 로그 전류 출력 주변광 센서 IC 입니다. 조도의 로그에 비례하는 전류를 내는 로그 스케일 전류 증폭기를 넣어 넓은 조도 범위를 한 출력으로 받는 주변광 센서입니다. 적외선 차단 필터와 셧다운 기능을 넣었고 EN 단자 하나로 동작 · 셧다운을 고르며 1.8V 로직에 대응합니다. 디스플레이 밝기 제어용으로 소개돼 있고 휴대폰 · LCD TV · 노트북 · 휴대용 게임기 · 디지털 카메라가 용도로 적혀 있습니다.

출력 방식

로그 스케일 아날로그 전류 출력

5번 IOUT 이 조도의 로그에 비례하는 전류를 낸다 · 100lx 에서 RL 220kΩ 일 때 포화 출력 전압은 2.6 ~ 3.0V 표준 2.9V 다

측정 범위

55klx (Typ)

핵심 규격의 검출 범위 표준값이다 · IOUT 대 조도 그래프는 1 ~ 100000lx 축으로 그려져 있다

감도

IOUT 20µA (100lx)

로그 출력이라 lx 당 전류로 규정하지 않는다 · 100lx 에서 17 ~ 23µA 이고 0lx 출력 전류는 최대 0.5µA 다

피크 감도 파장

데이터시트에 규정 없음

피크 파장 수치 없이 400 ~ 1100nm 축의 분광 감도 그래프만 있다 · 적외선 차단 필터를 넣었다고 적혀 있다

공급 전압

2.3 ~ 5.5V

권장 동작 범위이며 표준 3.0V 다 · EN 하이 문턱은 3.6V 이하에서 1.4V · 그 위에서 2.0V 이고 로우는 0.4V 이하다

소비 전류

표준 75µA · 최대 105µA

1000lx 조건이다 · 0lx 에서 표준 28µA · 최대 42µA 이고 셧다운 전류는 표준 0.1µA · 최대 0.4µA 다

동작 온도

-40 ~ +85℃

절대 최대 정격표 범위이며 권장 동작 조건도 같은 범위다보관 온도는 -40 ~ +100℃ · 정션 온도 상한은 100℃ 다전원 절대 최대 정격은 7V 이고 입력 전압은 -0.3V ~ VCC+0.3V 와 7V 중 낮은 쪽까지다열 저항 θJA 는 1층 기판 466.9℃/W · 4층 기판 131.0℃/W 다

패키지

WSOF5

5핀 표면실장 외형이며 몸통은 1.60mm × 1.60mm · 높이 최대 0.60mm 다

실장

표면실장

엠보스 테이프 릴 포장이며 릴당 3000개다 · 품번 끝자리 TR 이 포장 코드다PD 수광 면적은 0.25mm × 0.3mm 이고 4번 NC 는 비접속 단자다

셧다운에서 동작 모드로 깨어나는 시간은 100lx 에서 표준 65µs · 최대 130µs 이고 전원 인가 뒤 IOUT 상승 시간 대 조도 그래프가 실려 있습니다. 응용 회로는 VCC 에 0.1µF 바이패스 콘덴서를 두고 IOUT 에 부하 저항 RL 을 달아 마이크로컨트롤러로 읽습니다. 열 특성 파라미터 ΨJT 는 1층 기판 163℃/W · 4층 기판 49℃/W 입니다.
