BU27030NUC-E2 은 ROHM 의 2채널 I2C 디지털 출력 주변광 센서 IC 입니다. 분광 응답이 다른 포토다이오드 두 개와 A/D 변환기 두 개를 담아 16비트 조도 데이터 두 채널을 I2C 로 내보내는 디지털 주변광 센서입니다. 적외선 차단 필터를 내장했고 감도가 높아 투과율이 낮은 어두운 창 뒤에서도 쓸 수 있다고 적혀 있습니다. 50Hz · 60Hz 조명 깜빡임을 걸러 내며 1.2V · 1.8V 논리에 모두 대응하고 휴대폰 · 태블릿 · 노트북 · LCD TV · 디지털 카메라에 씁니다.

출력 방식

I2C 디지털 출력 2채널

DATA0 · DATA1 두 채널의 16비트 값을 낸다 · SCL 은 최대 400kHz 이고 슬레이브 주소는 0111000 이다

측정 범위

표준 20 klx

첫 장 핵심 규격의 조도 검출 범위이며 표준값으로만 적혀 있다 · 빛이 없을 때 암 카운트는 최대 2카운트다

감도

표준 0.0007 lx/카운트

최대 이득 · 가장 긴 측정 시간 설정의 분해능이다 · x1 이득 100ms 모드 1000 lx 에서 DATA0 는 5000 ~ 6800카운트다

피크 감도 파장

데이터시트에 규정 없음

분광 감도는 400 ~ 1100nm 축 그래프로만 실려 있다 · 두 출력의 분광 응답이 서로 다르다고 적혀 있다

공급 전압

1.7 ~ 3.6V

권장 동작 범위이며 표준 1.8V 다 · SCL · SDA 입력 문턱은 하이 최소 0.84V · 로우 최대 0.45V 다

소비 전류

표준 120µA · 최대 200µA

VCC 1.8V · 100 lx 측정 중 기준이다 · 측정을 끈 전원 차단 전류는 표준 1µA · 최대 4µA 다

동작 온도

-40 ~ +85℃

권장 동작 조건 범위다 · 전기 특성은 VCC 1.8V · 25℃ · 55ms 모드 · x1 이득 기준이다보관 온도는 -40 ~ +100℃ · 정션 온도 상한은 100℃ 다전원 절대 최대 정격은 4.5V 이고 SCL · SDA 입력은 -0.3 ~ +4.5V 다열 저항 θJA 는 1층 기판 384.2℃/W · 4층 기판 54.2℃/W 이며 허용 손실 항목은 없다

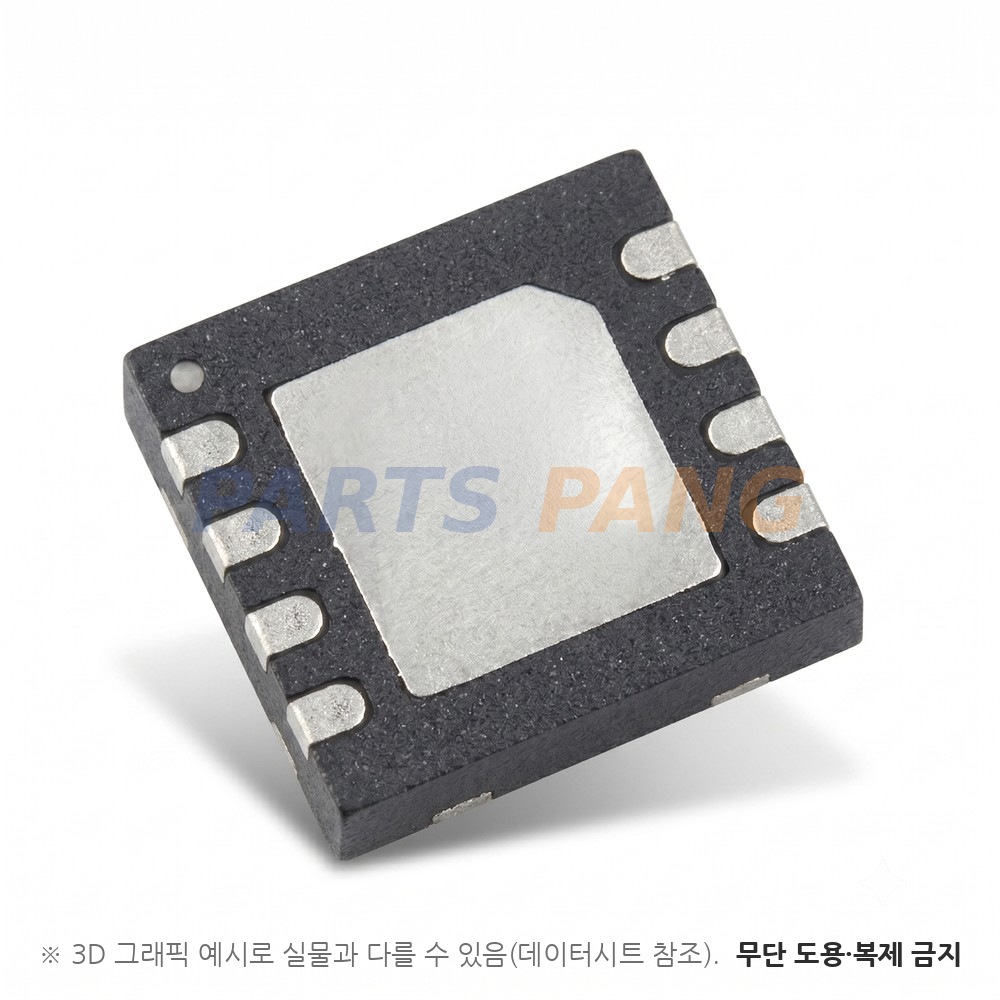

패키지

WSON008X2120

8핀 리드 없는 외형이며 뒷면에 노출 패드가 있다 · 2.1mm × 2.0mm · 높이 최대 0.6mm 다

실장

표면실장

방습 엠보스 테이프 릴 포장이며 릴당 4000개다 · 품번 끝 E2 가 포장 코드다1번 TEST 는 GND 에 잇고 NC 세 개는 개방으로 둔다

측정 모드는 100ms 모드와 55ms 모드이고 55ms 모드에서 WAIT_EN 을 켜면 측정 뒤 쉬는 구간을 넣어 전류를 줄입니다. 이득은 채널마다 x1 · x32 · x256 중에서 고릅니다. x1 이득 100ms 모드 1000 lx 에서 DATA1 은 1200 ~ 1700카운트이고 측정 시간은 표준 91ms 입니다. VCC 에는 0.1µF 바이패스 콘덴서를 가깝게 둡니다. 몸통 마킹은 A · L 두 글자이고 같은 문서에 다른 외형 판은 없습니다.
