BH1726NUC-E2 은 ROHM 의 I2C 디지털 16비트 2채널 주변광 센서 IC 입니다. 분광 감도가 다른 두 포토다이오드 출력을 16비트 값으로 I2C 버스에 내보내고 적외선 차단 필터를 넣은 고감도 주변광 센서입니다. 감도가 높아 어두운 창 뒤에도 대응한다고 적혀 있고 이득 x1 · x2 · x64 · x128 과 적분 시간으로 감도를 조정합니다. 상 · 하한 문턱 인터럽트와 50Hz · 60Hz 깜박임 제거 기능을 갖췄고 ADDR 단자로 주소 두 가지를 고릅니다.

출력 방식

I2C 디지털 출력 (16비트 2채널)

f/s 모드 대응이며 SCL 은 최대 400kHz 다 · 주소는 ADDR 로우 0101001 · 하이 0111001 이고 INT 로 인터럽트를 낸다

측정 범위

최대 30klx (Typ)

핵심 규격의 검출 범위 표준값이다 · 최고 이득 · 최장 측정 시간 설정에서 분해능은 0.0003lx/count 다

감도

0.0003lx/count (Typ)

최고 이득 · 최장 측정 시간 설정 기준이다 · x1 이득 · ITIME 0xDA 에서 1000lx 때 DATA0 은 3400 ~ 4600 표준 4000카운트다

피크 감도 파장

데이터시트에 규정 없음

피크 파장 수치 없이 400 ~ 1100nm 축의 DATA0 · DATA1 분광 감도 그래프만 있다

공급 전압

2.3 ~ 3.6V

권장 동작 범위이며 표준 2.5V 다 · SCL · SDA 입력 문턱은 로우 최대 0.54V · 하이 최소 1.26V 다

소비 전류

표준 75µA · 최대 125µA

100lx 측정 중 조건이다 · 파워다운 전류는 표준 0.8µA · 최대 1.5µA 다

동작 온도

-40 ~ +85℃

절대 최대 정격표 범위이며 권장 동작 조건도 같은 범위다보관 온도는 -40 ~ +100℃ · 정션 온도 상한은 100℃ 다전원 절대 최대 정격은 4.5V 이고 INT · SCL · SDA 입력은 -0.3 ~ +4.5V 까지다열 저항 θJA 는 1층 기판 384.2℃/W · 4층 기판 54.2℃/W 다

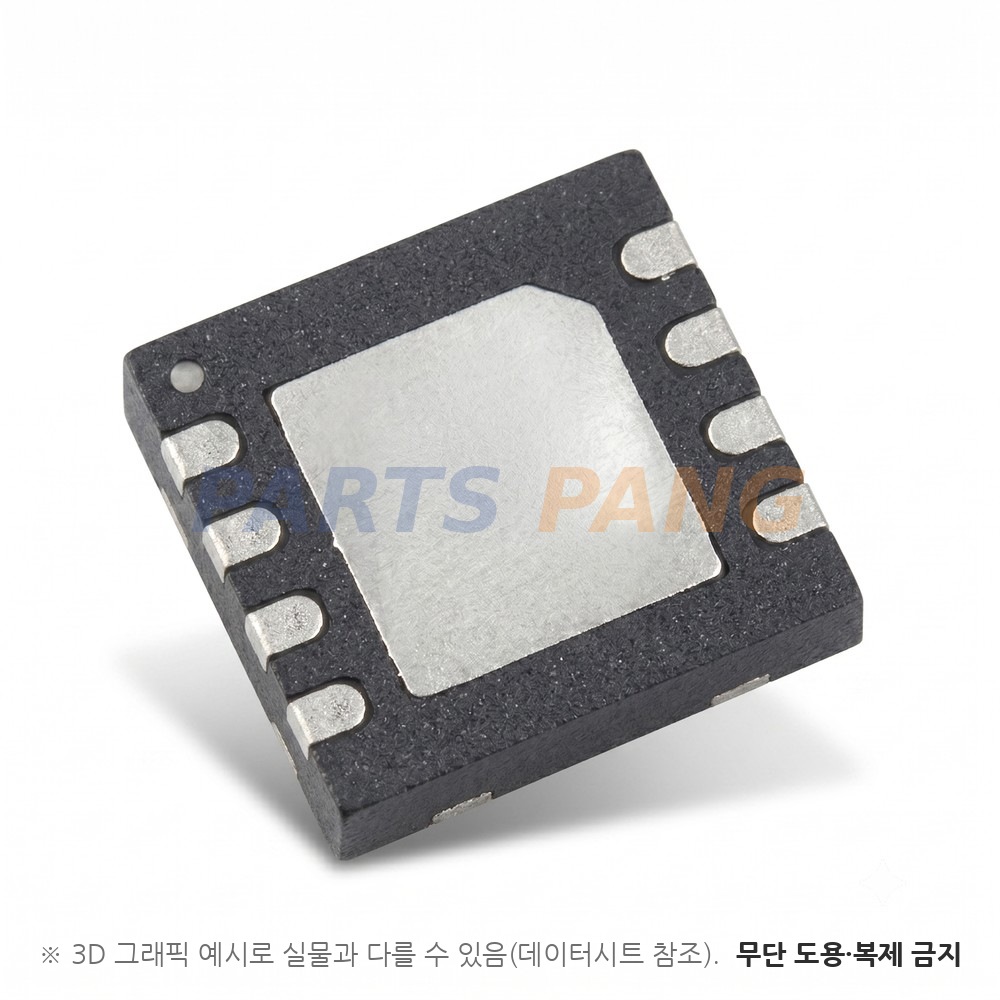

패키지

WSON008X2120

8핀 리드 없는 외형이며 몸통은 2.10mm × 2.00mm · 높이 0.6mm 이하다

실장

표면실장

방습 포장 엠보스 테이프 릴이며 릴당 4000개다 · 끝자리 E2 가 포장 코드다4번 TEST 는 GND 에 잇는다 · PD 면적은 0.41mm × 0.43mm 다

측정 시간은 적분 시간에 내부 클록 주기의 714배를 더해 정해지고 ITIME 0xCE 에서 123.3 ~ 150.7ms 표준 137.0ms 입니다. WAIT_EN 을 켜면 측정마다 표준 300ms 간격을 두는 저전류 모드가 되며 인터럽트는 1 ~ 15회 연속 같은 판정에서 갱신되도록 고르고 래치 · 비래치를 선택합니다. 부품 ID 는 0x72 입니다.
