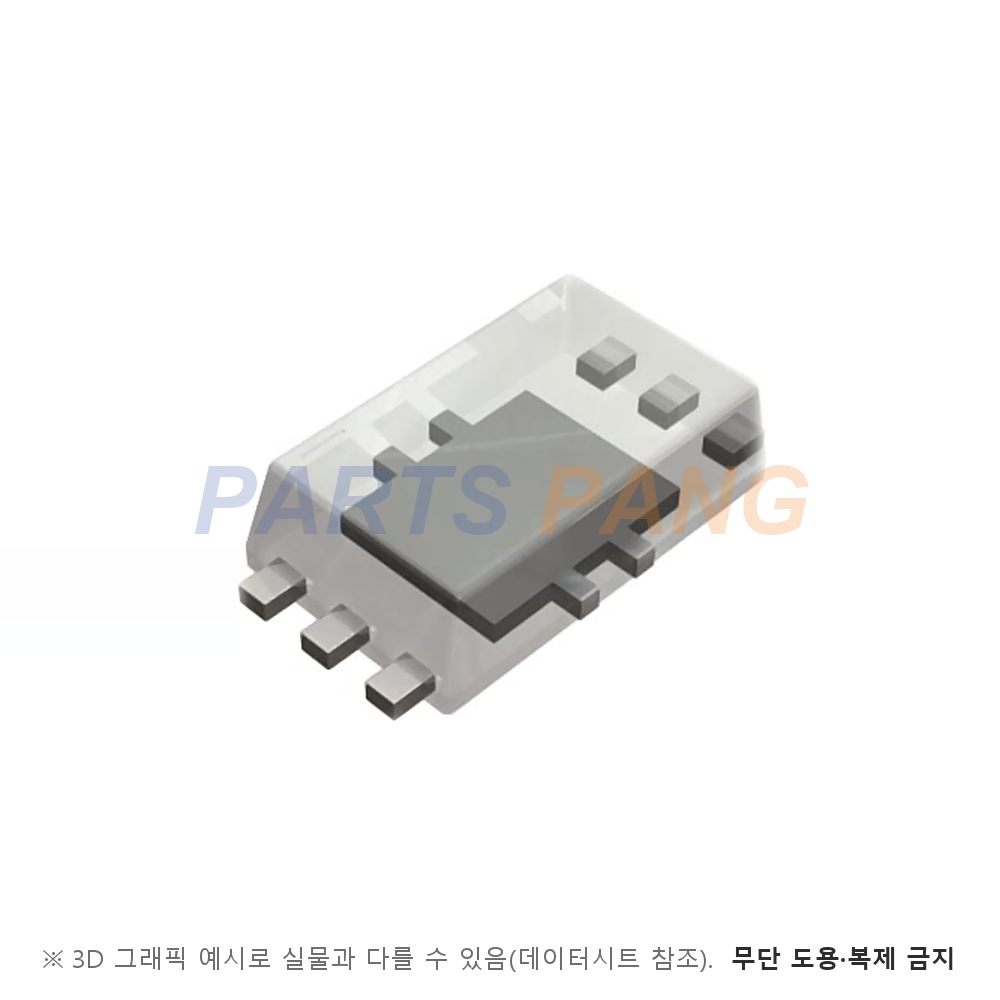

BH1730FVC-TR 은 ROHM 의 I2C 디지털 16비트 2채널 주변광 센서 IC 입니다. 가시광과 적외광에 각각 피크를 둔 두 포토다이오드 값을 16비트로 I2C 버스에 내보내고 두 출력으로 조도를 계산해 광원 의존성을 줄인 주변광 센서입니다. 0.001lx 부터 100klx 까지 검출하고 이득 x1 · x2 · x64 · x128 과 적분 시간으로 감도를 조정하며 인터럽트와 50Hz · 60Hz 깜박임 제거 기능을 갖췄습니다. 슬레이브 주소는 0101001 하나로 고정입니다.

출력 방식

I2C 디지털 출력 (16비트 2채널)

f/s 모드 대응이며 SCL 은 최대 400kHz 다 · INT 는 N채널 오픈 드레인이라 외부 풀업 저항이 필요하다

측정 범위

0.001 ~ 100klx

핵심 규격의 검출 범위다 · 감도를 낮춰도 100,000lx 이상은 잴 수 없다고 적혀 있다

감도

0.83lx/count (x1 이득)

Type0 · TIMING DAh 기준이다 · x2 0.42 · x64 0.014 · x128 0.007lx/count 다

피크 감도 파장

600nm (Type0)

Type1 적외광 채널 피크는 840nm 다 · 두 값 모두 전수 시험하지 않은 표준값이다

공급 전압

2.4 ~ 3.6V

VCC 권장 범위이며 표준 3.0V 다 · I2C 입출력 전압 DVI 는 1.65V ~ VCC 다

소비 전류

표준 150µA · 최대 200µA

100lx 에서 CONTROL 레지스터 03h 조건이다 · 파워다운 전류는 표준 0.85µA · 최대 1.5µA 다

동작 온도

-40 ~ +85℃

절대 최대 정격표 범위이며 권장 동작 조건도 같은 범위다보관 온도는 -40 ~ +100℃ 다전원 절대 최대 정격은 4.5V 이고 INT · SDA · DVI · SCL 단자 전압은 -0.3 ~ +7V 다허용 손실은 70mm × 70mm × 1.6mm 유리 에폭시 기판 기준 0.26W 이고 25℃ 위로 1℃ 당 3.47mW 씩 줄인다SDA · INT 싱크 전류 상한은 7mA 다

패키지

WSOF6

6핀 표면실장 외형이며 몸통은 1.60mm × 3.00mm · 높이 최대 0.75mm 다

실장

표면실장

엠보스 테이프 릴 포장이며 릴당 3000개다 · 품번 끝자리 TR 이 포장 코드다PD 수광 면적은 0.25mm × 0.3mm 이고 안 쓰는 INT 는 GND 에 잇거나 개방한다

측정 시간은 TIMING DAh 에서 표준 104.6ms · 최대 150ms 이고 연속 측정 · 한 번 측정 · Type0 단독 측정을 CONTROL 레지스터로 고릅니다. 1000lx 에서 Type0 은 1020 ~ 1380 표준 1200카운트 · Type1 은 표준 180카운트이고 INT_STOP 을 켜면 인터럽트 때 측정을 멈추고 파워다운으로 갑니다.
