개요

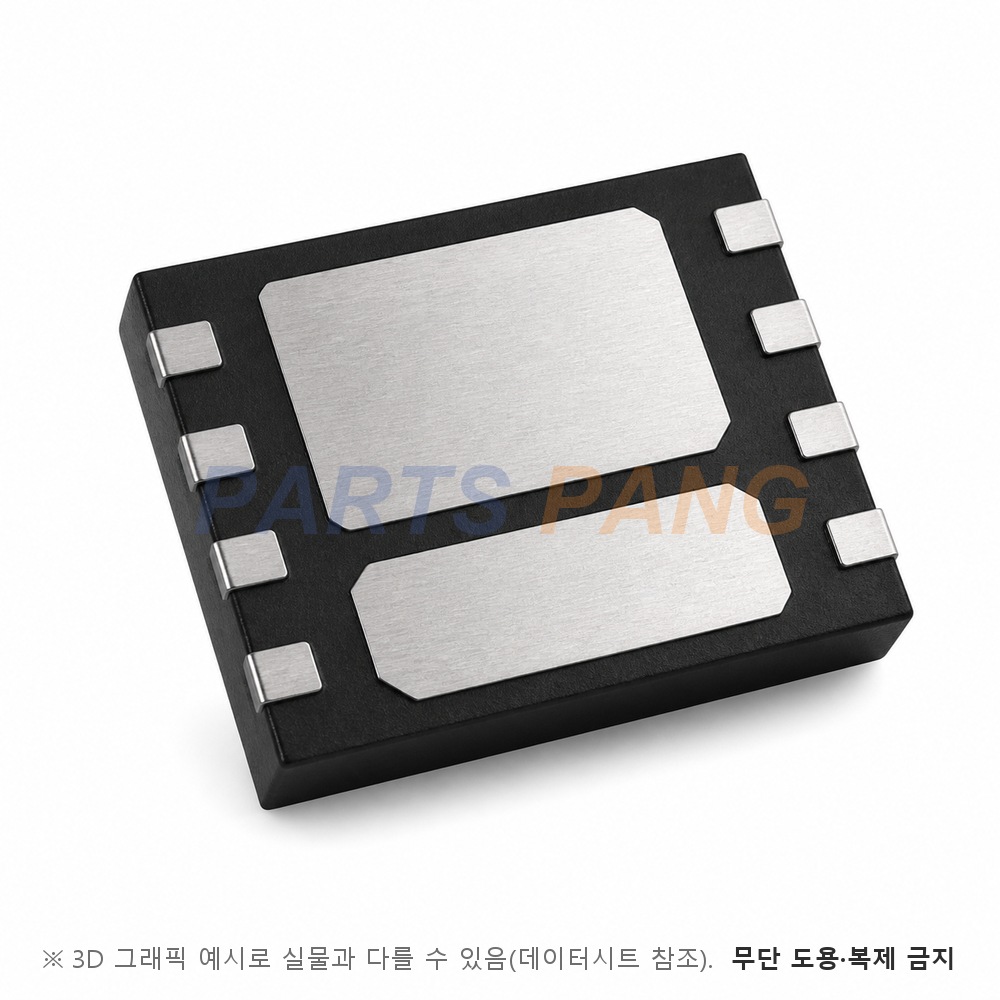

DMC1015UPD-13 은 Diodes Incorporated 의 PowerDI5060-8 전력용 N+P채널 상보형 MOSFET 입니다. 12V N채널 9.5A 와 -20V P채널 -6.8A 를 담은 상보형 쌍이며 노트북 배터리 전원 관리·부하 스위치용 MOSFET 입니다. PowerDI5060-8 외형에 표면실장 방식이며 포장은 릴 2,500개(테이프&릴) 입니다.
전기 특성
- 채널 형식
- N채널 + P채널 증가형
- N채널 · P채널이 독립 단자로 나오며 N은 4.5V·2.5V, P는 -4.5V·-2.5V 구동 온저항이 규정돼 있다
- 드레인-소스 전압 (VDSS)
- N 12V · P -20V
- VGS 0V · ID ±250µA 조건 항복 전압 최소값이며 절대 최대 정격과 같다
- 연속 드레인 전류 (ID)
- N 9.5A · P -6.8A
- TA 25℃ · VGS ±4.5V 정상 상태 값이며 TA 70℃ 에서는 N 7.6A · P -5.4A 다 · 10초 미만은 N 13.0A · P -9.4A 다
- 온저항 RDS(on)
- N 17mΩ · P 35mΩ 최대
- N 소자 기준 VGS 4.5V · ID 11.8A 조건이며 표준 9.6mΩ · 2.5V 구동 최대 25mΩ 이다 · P 소자는 VGS -4.5V · ID -8.9A 조건이며 표준 25mΩ · -2.5V 구동 최대 55mΩ 이다
- 게이트 구동
- 총 게이트 전하 N 15.6nC · P 15.4nC
- VDS N 6V·P -6V, ID N 11.8A·P -8.9A, VGS ±4.5V 조건 대표값이며 VGS ±3.3V 기준은 N 11.5nC · P 11.2nC 다 · 게이트-드레인 전하는 N 4.6nC · P 2.9nC 다
- 게이트-소스 전압 (VGS)
- ±8V
- 두 소자 공통 절대 최대 정격이며 누설은 ±100nA 이하다
- VGS(th)
- N 0.6 ~ 1.5V · P -0.6 ~ -1.5V
- VDS 와 VGS 를 묶고 ID ±250µA 를 흘린 조건이며 표준값은 N 0.8V · P -0.8V 다
최대 정격
- 전압 한계
- VDSS N 12V · P -20V · VGS ±8V
- 펄스 전류
- N 65A · P -35A
- 10µs 펄스·듀티 1%
- 소비 전력
- 2.3W
- 온도
- 접합 TJ·보관 Tstg -55~150℃
- 소비 전력 2.3W 와 열저항 56℃/W 는 1인치 사각 동박 방열 조건이고 TA 70℃ 에서는 1.5W 다 · 접합-케이스 열저항 5.4℃/W · 애벌런치는 N 22A·25mJ, P -20A·20mJ(L 0.1mH · TJ 25℃ · 저빈도·저듀티)다
기계
- 패키지
- PowerDI5060-8
- Type C 와 SWP Type R 두 외형이 있으며 무게 0.097g · 마킹 C1015UD 다
- 실장
- 표면실장
- 포장은 릴 2,500개(테이프&릴)
참고
다음 용량·시간은 대표값이다. N 소자는 입력 용량 1495pF · 출력 용량 310pF · 귀환 용량 285pF 이며 턴온 지연 5.7ns · 상승 10.1ns · 턴오프 지연 40.4ns · 하강 22.5ns 다. P 소자는 입력 용량 1745pF · 출력 용량 146pF · 귀환 용량 119pF 이며 턴온 지연 7.4ns · 상승 6.2ns · 턴오프 지연 60.1ns · 하강 16.3ns 다. 바디 다이오드 순방향 전압은 N 1.2V · P -1.2V 최대이고 역회복은 N 16.4ns · P 9.2ns(IF ±2.9A · dI/dt ±100A/µs)다.
AI 엔지니어 팁
구매 전 꼭 확인하세요 · 실무 체크포인트
온저항 기준 조건을 확인하십시오
N 17mΩ · P 35mΩ 최대 은 N 소자 기준 VGS 4.5V · ID 11.8A 조건이며 표준 9.6mΩ · 2.5V 구동 최대 25mΩ 입니다 · P 소자는 VGS -4.5V · ID -8.9A 조건이며 표준 25mΩ · -2.5V 구동 최대 55mΩ 입니다. 게이트 전압과 드레인 전류 조건이 다르면 값도 달라지므로 실제 구동 전압에서 규정된 값으로 도통 손실을 계산하고 온도 상승분을 더해 여유를 두십시오.
문턱 전압과 온저항 시험 전압을 구분하십시오
VGS(th)는 작은 시험 전류가 흐르는 조건이며 완전 도통 구동 전압이 아닙니다. 이 문서의 온저항은 N은 VGS 4.5V·ID 11.8A에서 17mΩ 최대, P는 -4.5V·-8.9A에서 35mΩ 최대로 규정됩니다. P채널 게이트 전압은 소스 기준이며, 끌 때 게이트를 더 낮추는 설명을 적용하지 마십시오.
게이트 정격이 ±8V 로 낮습니다
일반 ±20V 급이 아니라 ±8V 가 절대 최대이며 온저항도 4.5V 와 2.5V 조건만 규정됩니다. 5V 를 넘는 구동 신호나 링잉이 걸리는 회로에서는 게이트 전압을 확인하고 직렬 저항이나 클램프를 두십시오.
열저항은 정상 상태와 단시간이 다릅니다
1인치 사각 2oz 동박 조건에서 열저항은 정상 상태 56℃/W, 10초 미만 29℃/W입니다. 소비 전력은 TA 25℃에서 2.3W, 70℃에서 1.5W입니다. 용량 시험은 N VDS 6V, P -10V이며 스위칭은 VDD ±6V·VGS ±4.5V·RG 6Ω·ID ±1A 조건입니다.
