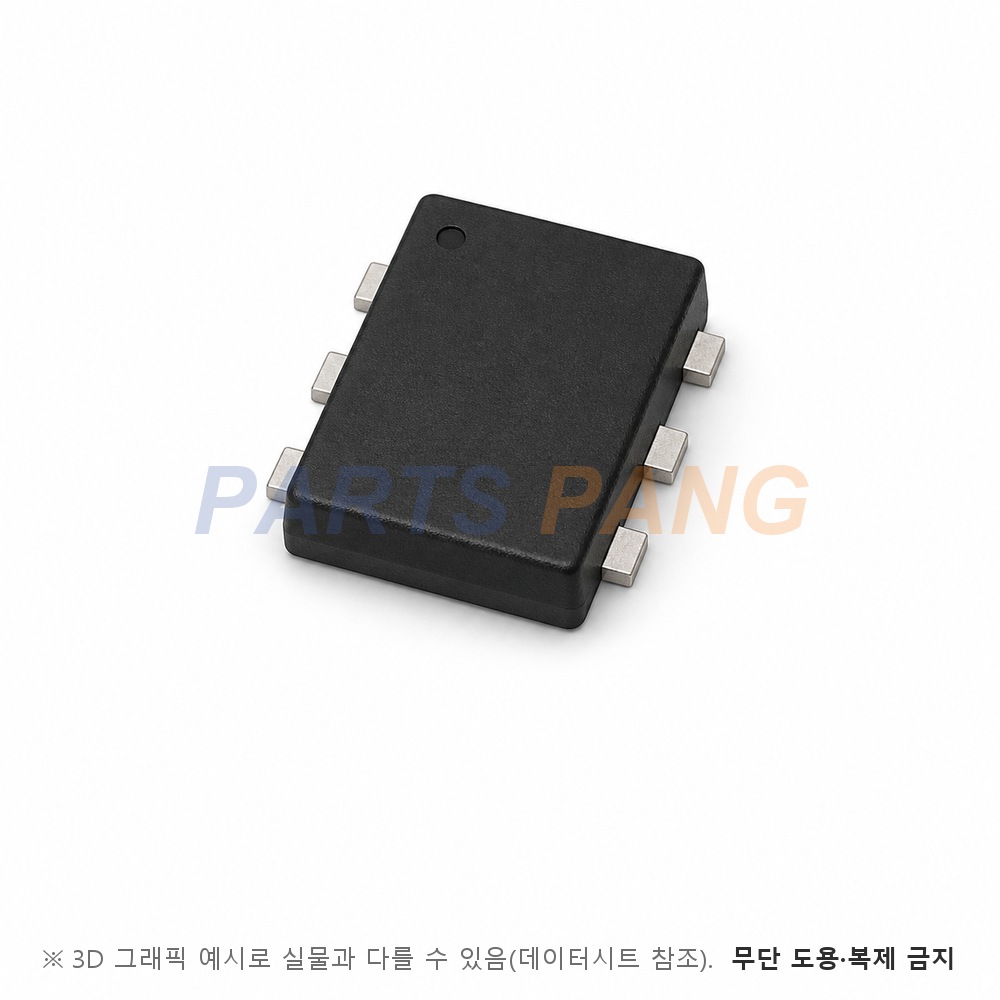

DMC2400UV-7 은 Diodes Incorporated 의 SOT563 소신호 N+P채널 상보형 MOSFET 입니다. 20V N채널 1030mA 와 -20V P채널 -700mA 를 SOT563 에 담은 상보형 쌍이며 전원 관리·배터리 기기·솔리드 스테이트 릴레이용 MOSFET 입니다. SOT563 외형에 표면실장 방식이며 포장은 릴 3000개(테이프&릴 · 접미 -7) 입니다.

채널 형식

N채널 + P채널 증가형

N채널 · P채널이 독립 단자로 나오며 게이트 ESD 보호 구조이다

드레인-소스 전압 (VDSS)

N 20V · P -20V

VGS 0V · ID ±1mA 조건 항복 전압 최소값이며 절대 최대 정격과 같다

연속 드레인 전류 (ID)

N 1030mA · P -700mA

TA 25℃ · VGS ±4.5V 정상 상태 값이며 TA 70℃ 에서는 N 800mA · P -550mA 다 · 1.8V 구동에서는 N 740mA · P -460mA 다

온저항 RDS(on)

N 0.5Ω · P 1.0Ω 최대

VGS ±4.5V 조건 최대값이며 표준은 N 0.35Ω · P 0.7Ω 이다 · 1.8V 구동에서는 N 최대 0.9Ω · P 최대 2.0Ω 이다

게이트 구동

총 게이트 전하 N 0.5nC · P 0.5nC

VGS ±4.5V · VDS ±10V · ID ±250mA 조건 표준값이다

게이트-소스 전압 (VGS)

N ±12V · P ±8V

두 소자의 절대 최대 정격이 다르며 누설은 ±5V 에서 ±1µA 이하다

VGS(th)

N 0.5 ~ 0.9V · P -0.5 ~ -1.0V

VDS 와 VGS 를 묶고 ID ±250µA 를 흘린 조건의 문턱전압이며 온저항 시험 전압과 구별한다

전압 한계

VDSS N 20V · P -20V / VGS N ±12V · P ±8V

펄스 드레인 전류

N 3A · P -2A

소비 전력

1W

온도 한계

접합·보관 -55 ~ +150℃

소비 전력 1W 와 열저항 129℃/W 는 1인치 사각 동박 방열 조건이고 최소 권장 패드에서는 0.45W · 281℃/W 다 · 바디 다이오드 연속 전류는 ±800mA 다

패키지

SOT563

표준 SOT563 외형이며 무게 0.003g · 마킹 CA3 다

실장

표면실장

포장은 릴 3000개(테이프&릴 · 접미 -7)

아래 동적 특성과 전달 어드미턴스는 대표값이다. N 소자는 입력 용량 37.1pF · 출력 용량 6.5pF · 귀환 용량 4.8pF · 게이트 저항 68Ω 이며 턴온 지연 4.06ns · 턴오프 지연 13.74ns · 하강 10.54ns 다. P 소자는 입력 용량 46.1pF · 출력 용량 7.2pF · 귀환 용량 4.9pF · 게이트 저항 14.3Ω 이며 턴온 지연 8.5ns · 턴오프 지연 20.2ns · 하강 19.2ns 다. 순방향 전달 어드미턴스는 N 1.4S · P 0.7S 이고 바디 다이오드 순방향 전압은 N 1.2V · P -1.2V 최대다.
