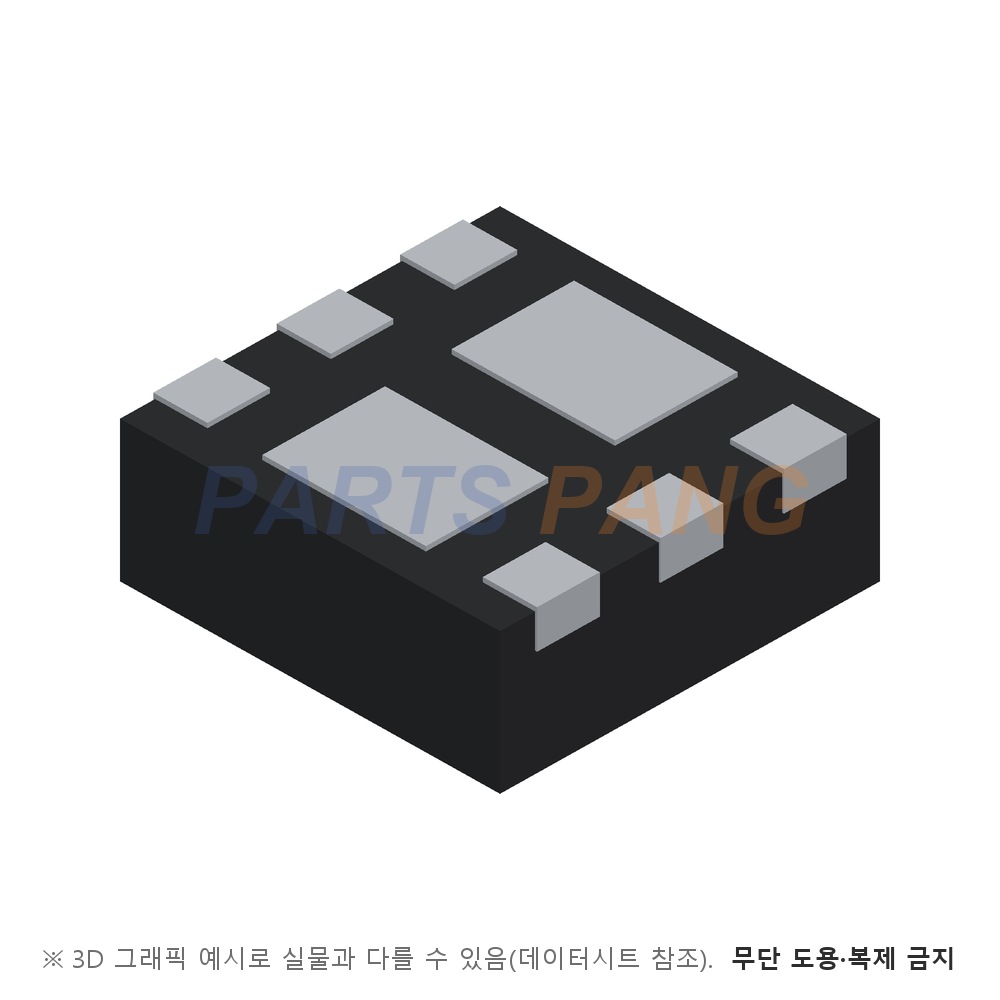

DMC2053UFDBQ-7 은 Diodes Incorporated 의 U-DFN2020-6 전력용 N+P채널 상보형 MOSFET 입니다. 20V N채널 4.6A 와 -20V P채널 -3.1A 를 4mm² 실장 면적에 담은 상보형 쌍이며 휴대용 전원 어댑터·부하 스위치용 저프로파일 MOSFET 입니다. U-DFN2020-6 외형에 표면실장 방식이며 포장은 릴 3,000개(테이프&릴 · 접미 -7) 입니다.

채널 형식

N채널 + P채널 증가형

N채널 · P채널이 독립 단자로 나오며 둘 다 4.5V · 2.5V · 1.8V 세 구동 조건의 온저항이 규정돼 있다

드레인-소스 전압 (VDSS)

N 20V · P -20V

VGS 0V · ID ±250µA 조건 항복 전압 최소값이며 절대 최대 정격과 같다

연속 드레인 전류 (ID)

N 4.6A · P -3.1A

TA 25℃ · VGS ±4.5V 정상 상태 값이며 TA 70℃ 에서는 N 3.7A · P -2.5A 다 · 펄스는 10µs · 듀티 1% 다

온저항 RDS(on)

N 35mΩ · P 75mΩ 최대

N 소자 기준 VGS 4.5V · ID 5A 조건이며 2.5V 구동 최대 43mΩ · 1.8V 구동 최대 56mΩ 이다 · P 소자는 VGS -4.5V 조건이며 -2.5V 구동 최대 110mΩ 이다

게이트 구동

총 게이트 전하 N 3.6nC · P 5.9nC

VGS ±4.5V 조건 표준값이며 N 은 10V 구동 기준 7.7nC · P 는 -8V 구동 기준 12.7nC 다 · 게이트-드레인 전하는 N 1.0nC · P 2.1nC 다

게이트-소스 전압 (VGS)

±12V

두 소자 공통 절대 최대 정격이며 누설은 ±100nA 이하다

VGS(th)

N 0.4 ~ 1.0V · P -0.45 ~ -1.0V

VDS 와 VGS 를 묶고 ID ±250µA 를 흘린 조건의 문턱전압이며 온저항 시험 전압과 구별한다

전압 한계

VDSS N 20V · P -20V / VGS ±12V

펄스 드레인 전류

N 24A · P -15A

소비 전력

1.14W

온도 한계

접합·보관 -55 ~ +150℃

소비 전력 1.14W 와 열저항 110℃/W 는 1인치 사각 동박 방열 조건이고 최소 권장 패드에서는 0.82W · 153℃/W 다 · 바디 다이오드 연속 전류는 N 1.1A · P -1.05A 다

패키지

U-DFN2020-6

Type B 외형이며 무게 0.0065g · 마킹 H4 다

실장

표면실장

포장은 릴 3,000개(테이프&릴 · 접미 -7)

아래 동적 특성과 전달 어드미턴스는 대표값이다. N 소자는 입력 용량 369pF · 출력 용량 54pF · 귀환 용량 32pF 이며 턴온 지연 2.6ns · 상승 3.0ns · 턴오프 지연 12.5ns · 하강 3.6ns 다. P 소자는 입력 용량 440pF · 출력 용량 60pF · 귀환 용량 48pF 이며 턴온 지연 3.2ns · 상승 7.8ns · 턴오프 지연 31ns · 하강 18ns 다. 바디 다이오드 순방향 전압은 N 1.2V · P -1.2V 최대이고 역회복은 N 6.0ns · P 10.5ns 다.
