상세 정보
개요
DMC2991UDA-7B 은 Diodes Incorporated 의 X2-DFN0806-6 소신호 N+P채널 상보형 MOSFET 입니다. 20V N채널 480mA 와 -20V P채널 -350mA 를 0.8×0.6mm 패키지에 담은 상보형 쌍이며 범용 인터페이싱·전원 관리·아날로그 스위치용 MOSFET 입니다. X2-DFN0806-6 외형에 표면실장 방식이며 포장은 릴 10k개(테이프&릴 · 접미 -7B) 입니다.
전기 특성
- 채널 형식
- N채널 + P채널 증가형
- N채널 · P채널이 독립 단자로 나오며 게이트 ESD 보호 구조이고 둘 다 1.5V 구동 온저항까지 규정돼 있다
- 드레인-소스 전압 (VDSS)
- N 20V · P -20V
- VGS 0V · ID ±250µA 조건 항복 전압 최소값이며 절대 최대 정격과 같다
- 연속 드레인 전류 (ID)
- N 480mA · P -350mA
- TA 25℃ · VGS ±4.5V 정상 상태 값이며 TA 70℃ 에서는 N 390mA · P -280mA 다 · 펄스는 10µs · 듀티 1% 조건이다
- 온저항 RDS(on)
- N 0.99Ω · P 1.9Ω 최대
- N 소자 기준 VGS 4.5V · ID 100mA 조건이며 표준 0.37Ω · 1.8V 구동 최대 1.8Ω 이다 · P 소자는 VGS -4.5V 조건이며 -1.8V 구동 최대 3.4Ω 이다
- 게이트 구동
- 총 게이트 전하 N 0.35nC · P 0.3nC
- VGS ±4.5V · VDS ±10V · ID ±250mA 조건 표준값이며 게이트-드레인 전하는 N 0.08nC · P 0.1nC 다
- 게이트-소스 전압 (VGS)
- ±8V
- 두 소자 공통 절대 최대 정격이며 게이트 누설 상한은 VGS ±5V에서 ±10µA다
- VGS(th)
- N 0.4 ~ 1.0V · P -0.4 ~ -1.0V
- VDS 와 VGS 를 묶고 ID ±250µA 를 흘린 조건의 문턱전압이며 온저항 시험 전압과 구별한다
최대 정격
- 전압 한계
- VDSS N 20V · P -20V / VGS ±8V
- 펄스 드레인 전류
- N 1.8A · P -1.1A
- 소비 전력
- 0.35W
- 온도 한계
- 접합·보관 -55 ~ +150℃
- 소비 전력 0.35W 와 열저항 354℃/W 는 최소 권장 패드 배치 정상 상태 조건이다 · 바디 다이오드 연속 전류는 N 0.4A · P -0.35A 다
기계

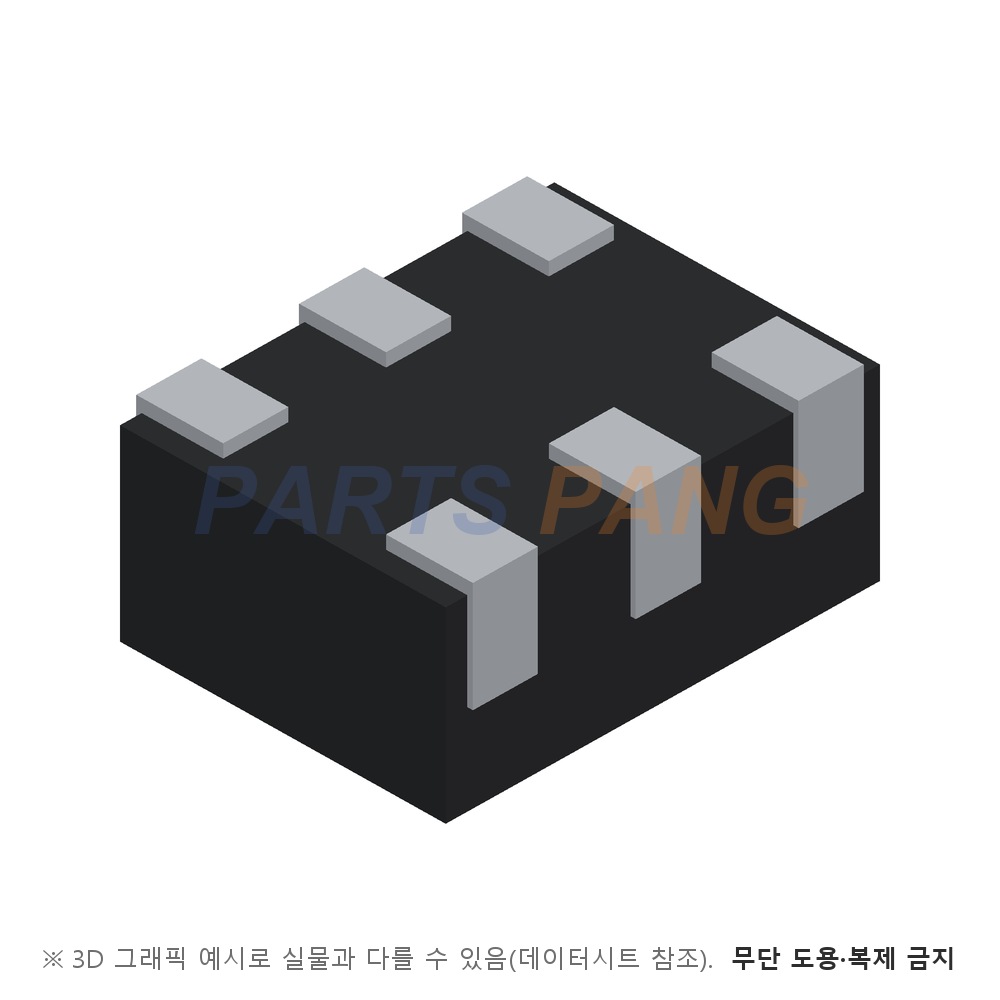

- 패키지
- X2-DFN0806-6
- 0.8×0.6mm 초소형 외형이며 무게 0.001g · 마킹 EE 다
- 실장
- 표면실장
- 포장은 릴 10k개(테이프&릴 · 접미 -7B)
참고
아래 동적 특성과 전달 어드미턴스는 대표값이다. N 소자는 입력 용량 21.5pF · 출력 용량 4.9pF · 귀환 용량 3.7pF 이며 턴온 지연 5.6ns · 상승 4.9ns · 턴오프 지연 60.6ns · 하강 27.6ns 다. P 소자는 입력 용량 17pF · 출력 용량 4.1pF · 귀환 용량 2.7pF 이며 턴온 지연 7.3ns · 상승 20.7ns · 턴오프 지연 185ns · 하강 97ns 다. 바디 다이오드 순방향 전압은 N 1.0V 최대 · P -1.1V 최대이고 드레인 누설은 두 소자 모두 ±1µA 이하다.
AI 엔지니어 팁
구매 전 꼭 확인하세요 · 실무 체크포인트
온저항 기준 조건을 확인하십시오
N 0.99Ω · P 1.9Ω 최대 은 N 소자 기준 VGS 4.5V · ID 100mA 조건이며 표준 0.37Ω · 1.8V 구동 최대 1.8Ω 입니다 · P 소자는 VGS -4.5V 조건이며 -1.8V 구동 최대 3.4Ω 입니다. 게이트 전압과 드레인 전류 조건이 다르면 값도 달라지므로 실제 구동 전압에서 규정된 값으로 도통 손실을 계산하고 온도 상승분을 더해 여유를 두십시오.
문턱전압과 온저항 시험 조건을 구별하십시오
VGS(th)는 ID ±250µA에서 측정한 문턱전압입니다. 부하를 구동할 때는 RDS(on)의 게이트 전압과 전류 조건을 확인하십시오. N·P 소자 모두 게이트 전압은 각 소스에 대한 VGS로 판단하며, P채널을 끌 때 게이트를 소스보다 낮추는 방식으로 해석하지 마십시오.
최소 권장 패드의 열 정격입니다
열저항 354℃/W와 소비 전력 0.35W는 최소 권장 패드의 정상 상태 조건입니다. 연속 전류 N 480mA · P -350mA도 TA 25℃의 정상 상태 값이며 TA 70℃에서는 N 390mA · P -280mA입니다. 실제 설계의 온도와 실장 조건을 함께 확인하십시오.
N·P 스위칭 시험 조건이 다릅니다
N 소자는 VDD 10V · VGS 4.5V · ID 200mA · RL 47Ω · RG 10Ω, P 소자는 VDD -15V · VGS -4.5V · ID -200mA · RG 2Ω에서 측정했습니다. 턴오프 지연 N 60.6ns · P 185ns는 각각의 시험 조건에서 얻은 대표값입니다. 동일 조건의 속도 비율로 사용하지 마십시오.
