DMC2991UDR4-7 은 Diodes Incorporated 의 X2-DFN1010-6 소신호 N+P채널 상보형 MOSFET 입니다. 20V N채널 0.5A 와 -20V P채널 -0.36A 를 1×1mm 패키지에 담은 상보형 쌍이며 부하 스위치·범용 인터페이싱용으로 1.5V 구동 온저항까지 규정된 MOSFET 입니다. X2-DFN1010-6 외형에 표면실장 방식이며 포장은 릴 5000개(테이프&릴 · 8mm 테이프) 입니다.

채널 형식

N채널 + P채널 증가형

N채널 · P채널이 독립 단자로 나오며 게이트 ESD 보호 구조이고 4.5V 부터 1.5V 까지 온저항이 규정돼 있다

드레인-소스 전압 (VDSS)

N 20V · P -20V

N 은 VGS 0V · ID 10µA · P 는 ID -250µA 조건 항복 전압 최소값이며 절대 최대 정격과 같다

연속 드레인 전류 (ID)

N 0.5A · P -0.36A

TA 25℃ · VGS ±4.5V 최소 권장 패드의 정상 상태 값이며 TA 70℃ 에서는 N 0.4A · P -0.3A 다 · 펄스는 10µs · 듀티 1% 조건이다

온저항 RDS(on)

N 0.99Ω · P 1.9Ω 최대

N 소자 기준 VGS 4.5V · ID 100mA 조건이며 표준 0.5Ω · 1.5V 구동 최대 2.4Ω 이다 · P 소자는 VGS -4.5V 조건이며 표준 1.7Ω · -1.5V 구동 최대 5.0Ω 이다

게이트 구동

총 게이트 전하 N 0.28nC · P 0.3nC

VGS ±4.5V · VDS ±10V · ID ±250mA 조건 표준값이며 게이트-드레인 전하는 0.1nC 다

게이트-소스 전압 (VGS)

±8V

두 소자 공통 절대 최대 정격이며 게이트 누설 상한은 VGS ±5V에서 ±10µA다

VGS(th)

N 0.4 ~ 1.0V · P -0.4 ~ -1.0V

VDS 와 VGS 를 묶고 ID ±250µA 를 흘린 조건의 문턱전압이며 온저항 시험 전압과 구별한다

전압 한계

VDSS N 20V · P -20V / VGS ±8V

펄스 드레인 전류

N 1.4A · P -0.8A

소비 전력

0.7W

온도 한계

접합·보관 -55 ~ +150℃

소비 전력 0.7W 와 열저항 178℃/W 는 1인치 사각 동박 방열 조건이고 최소 권장 패드에서는 0.37W · 337℃/W 다 · 바디 다이오드 연속 전류는 ±0.3A 다

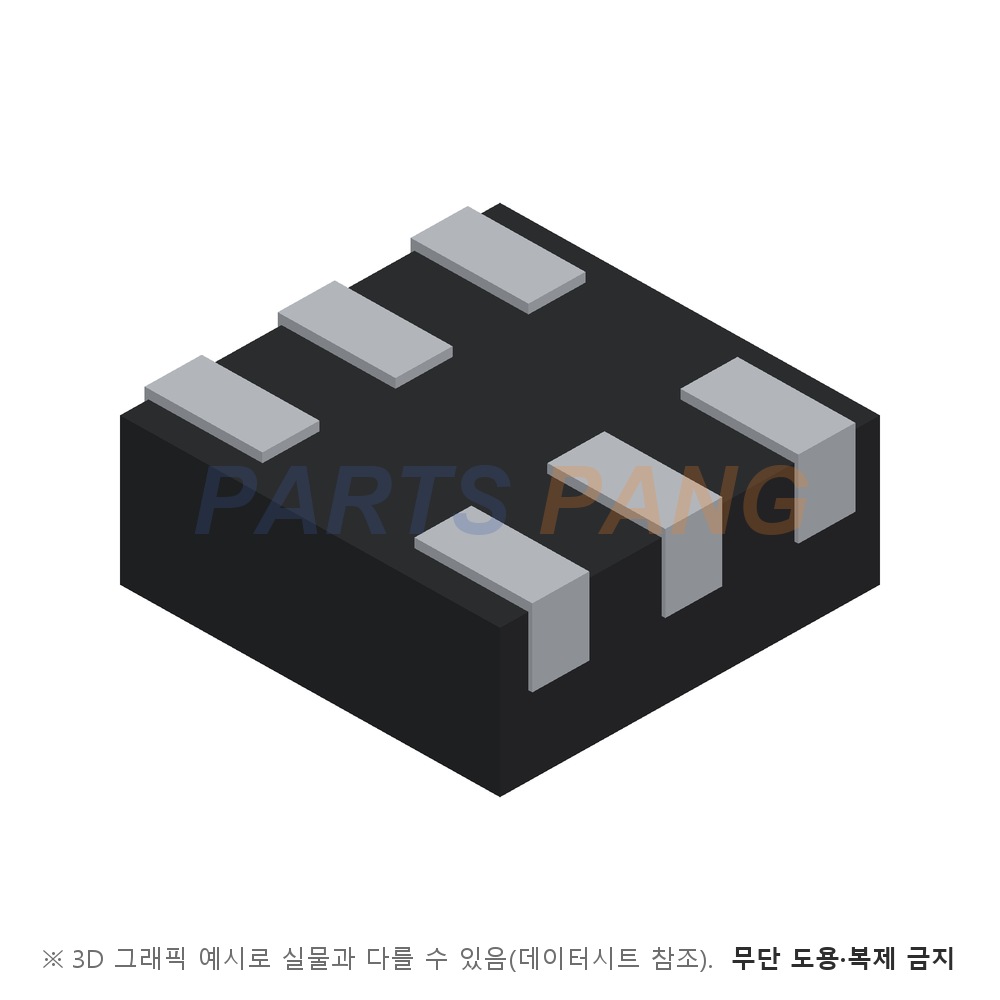

패키지

X2-DFN1010-6

Type UXC 외형이며 무게 0.0015g · 마킹 C2 다

실장

표면실장

포장은 릴 5000개(테이프&릴 · 8mm 테이프)

아래 동적 특성과 전달 어드미턴스는 대표값이다. N 소자는 입력 용량 14.6pF · 출력 용량 4.7pF · 귀환 용량 3.2pF 이며 턴온 지연 7.1ns · 상승 18ns · 턴오프 지연 125ns · 하강 56.9ns 다. P 소자는 입력 용량 17pF · 출력 용량 4.1pF · 귀환 용량 2.7pF 이며 턴온 지연 7.3ns · 상승 20.7ns · 턴오프 지연 185ns · 하강 97ns 다. 바디 다이오드 순방향 전압은 N 1.0V · P -1.1V 최대다.
