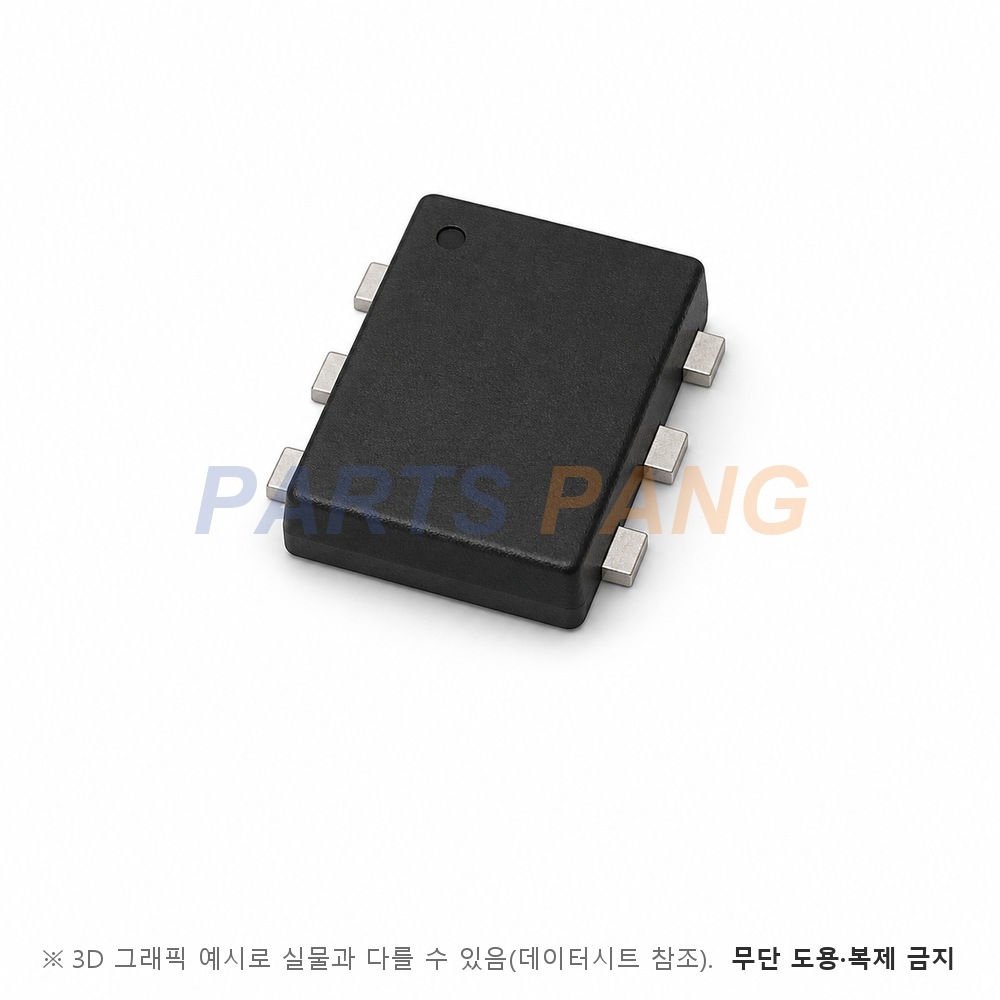

DMC2710UV-7 은 Diodes Incorporated 의 SOT563 소신호 N+P채널 상보형 MOSFET 입니다. 20V N채널 1.1A 와 -20V P채널 -0.8A 를 SOT563 에 담은 상보형 쌍이며 전원 관리·배터리 기기·솔리드 스테이트 릴레이용 MOSFET 입니다. SOT563 외형에 표면실장 방식이며 포장은 릴 3000개(테이프&릴 · 접미 -7) 입니다.

채널 형식

N채널 + P채널 증가형

N채널 · P채널이 독립 단자로 나오며 게이트 ESD 보호 구조이고 둘 다 1.8V 구동 온저항까지 규정돼 있다

드레인-소스 전압 (VDSS)

N 20V · P -20V

VGS 0V · ID ±250µA 조건 항복 전압 최소값이며 절대 최대 정격과 같다

연속 드레인 전류 (ID)

N 1.1A · P -0.8A

TA 25℃ · VGS ±4.5V · 1인치 사각 동박 방열 조건이며 TA 70℃ 에서는 N 0.9A · P -0.7A 다 · 펄스는 10µs · 듀티 1% 조건이다

온저항 RDS(on)

N 0.4Ω · P 0.7Ω 최대

N 소자 기준 VGS 4.5V · ID 600mA 조건이며 표준 0.14Ω · 1.8V 구동 최대 0.7Ω 이다 · P 소자는 VGS -4.5V 조건이며 -1.8V 구동 최대 1.3Ω 이다

게이트 구동

총 게이트 전하 N 0.6nC · P 0.7nC

VGS ±4.5V · VDS ±10V · ID ±250mA 조건 표준값이며 게이트-소스 전하와 게이트-드레인 전하는 두 소자 모두 0.1nC 다

게이트-소스 전압 (VGS)

±6V

두 소자 공통 절대 최대 정격이며 누설은 ±4.5V 에서 N ±1.0µA · P ±2.0µA 이하다

VGS(th)

N 0.5 ~ 1.0V · P -0.5 ~ -1.0V

VDS 와 VGS 를 묶고 ID ±250µA 를 흘린 조건이며 표준값은 N 0.88V · P -0.8V 다

전압 한계

VDSS N 20V · P -20V / VGS ±6V

펄스 드레인 전류

N 5A · P -3A

소비 전력

0.8W

온도 한계

접합·보관 -55 ~ +150℃

소비 전력 0.8W 와 열저항 152℃/W 는 1인치 사각 동박 방열 조건이고 최소 권장 패드에서는 0.46W · 274℃/W 다 · 바디 다이오드 연속 전류는 두 소자 모두 ±0.9A 다

패키지

SOT563

표준 SOT563 외형이며 무게 0.006g · 마킹 HX8 다

실장

표면실장

포장은 릴 3000개(테이프&릴 · 접미 -7)

아래 동적 특성과 전달 어드미턴스는 대표값이다. N 소자는 입력 용량 42pF · 출력 용량 13pF · 귀환 용량 6.5pF 이며 턴온 지연 4.9ns · 상승 3.1ns · 턴오프 지연 386ns · 하강 174ns 다. P 소자는 입력 용량 49pF · 출력 용량 12pF · 귀환 용량 3.4pF 이며 턴온 지연 16ns · 상승 15ns · 턴오프 지연 213ns · 하강 89ns 다. 바디 다이오드 순방향 전압은 N 1.2V · P -1.2V 최대이고 역회복은 N 88ns · 29nC · P 10.5ns · 1.8nC 다.
