DMG9926UDM-7 은 Diodes Incorporated 의 SOT26 전력용 N채널 2소자 MOSFET 입니다. 20V N채널 두 개를 SOT26 한 패키지에 담은 2소자 형이며 게이트 전하가 작고 1.8V 구동 온저항까지 규정된 MOSFET 입니다. SOT26 외형에 표면실장 방식입니다.

채널 형식

N채널 증가형 2소자

드레인 공통 N채널 2소자 · 게이트 전하가 작고 4.5V · 2.5V · 1.8V 세 구동 조건의 온저항이 규정돼 있다

드레인-소스 전압 (VDSS)

20V

VGS 0V · ID 250µA 조건 항복 전압 최소값이며 절대 최대 정격과 같다 · 드레인 누설은 1µA 이하다

단시간 드레인 전류

4.2A

TA 25℃ · 1인치 사각 FR-4 기판 2oz 동박 · 10초 이내 조건이며 TA 70℃ 에서는 3.2A 다 · 펄스는 30A 다

온저항 RDS(on)

28mΩ 최대

VGS 4.5V · ID 8.2A 조건 최대값이며 표준값은 22mΩ 이다 · 2.5V 구동에서는 최대 32mΩ · 1.8V 구동에서는 최대 40mΩ 이다

게이트 구동

총 게이트 전하 8.3nC

VGS 4.5V · VDS 10V · ID 8.2A 조건 표준값이며 게이트-소스 전하 1.3nC · 게이트-드레인 전하 3.1nC 다

게이트-소스 전압 (VGS)

±8V

게이트-소스 절대 최대 정격이며 누설 전류는 ±8V 에서 ±100nA 이하다

VGS(th)

0.5 ~ 0.9V

VDS 와 VGS 를 묶고 ID 250µA 를 흘린 조건이며 부하 구동 전압을 뜻하지 않는다

드레인-소스 전압

20V

게이트 정격

±8V

전류·전력 정격

펄스 30A · 소비 전력 0.98W

온도

접합·보관 -55 ~ +150℃

소비 전력 0.98W 와 열저항 128℃/W 는 1인치 사각 FR-4 기판 2oz 동박에 시험 펄스 10초 이내 조건이며 패키지 전체 값이다

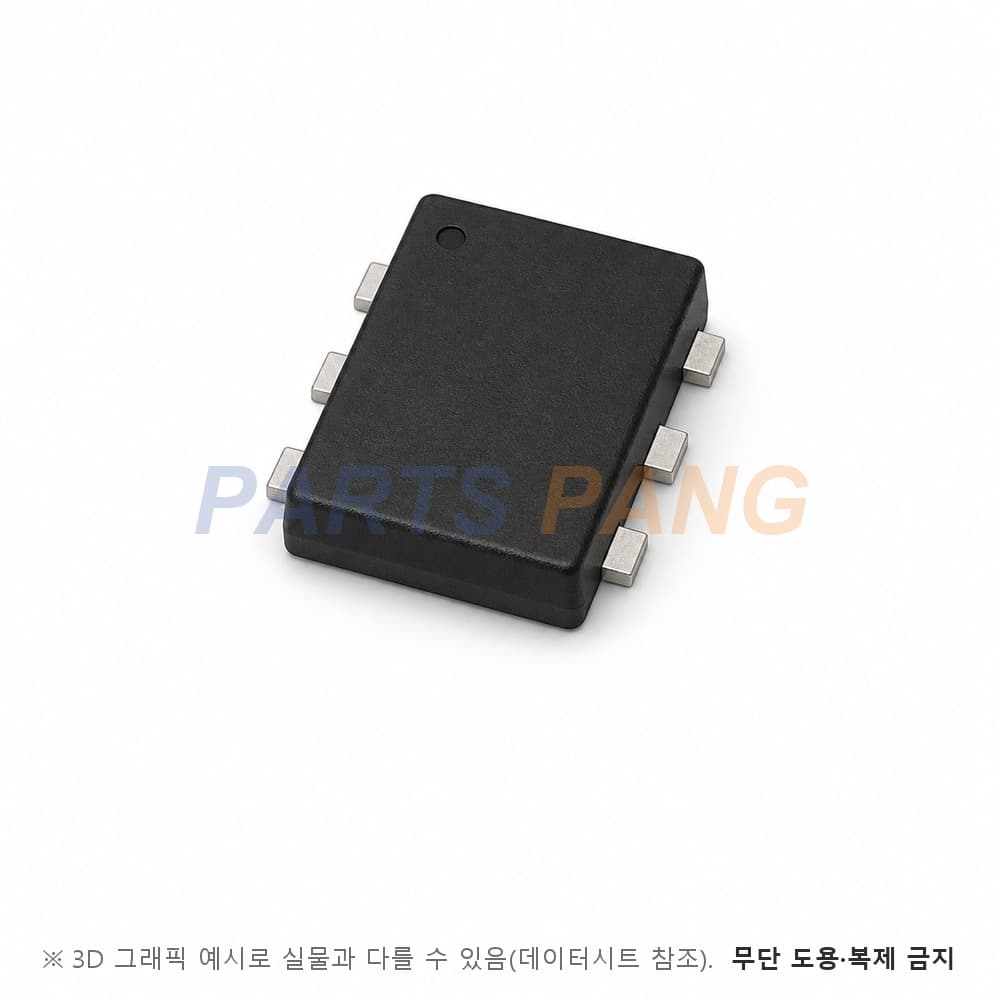

패키지

SOT26

표준 SOT26 외형이며 무게 0.008g · 마킹 DMG 다

실장

표면실장

발주 정보표 p4의 DMG9926UDM-7은 3000개/테이프&릴이다

아래 용량·게이트 저항·스위칭 시간은 대표값이다. 입력 용량 856pF · 출력 용량 83pF · 귀환 용량 78pF(VDS 10V · f 1.0MHz) · 게이트 저항 1.32Ω 이며 스위칭은 VDD 10V · VGS 4.5V · RL 10Ω · RG 6Ω 조건에서 턴온 지연 8.4ns · 상승 8.2ns · 턴오프 지연 40.4ns · 하강 8.9ns 다. 순방향 전달 어드미턴스는 7S typ 이고 바디 다이오드 순방향 전압은 0.9V 최대 · 표준 0.7V(IS 2.25A) 다.
