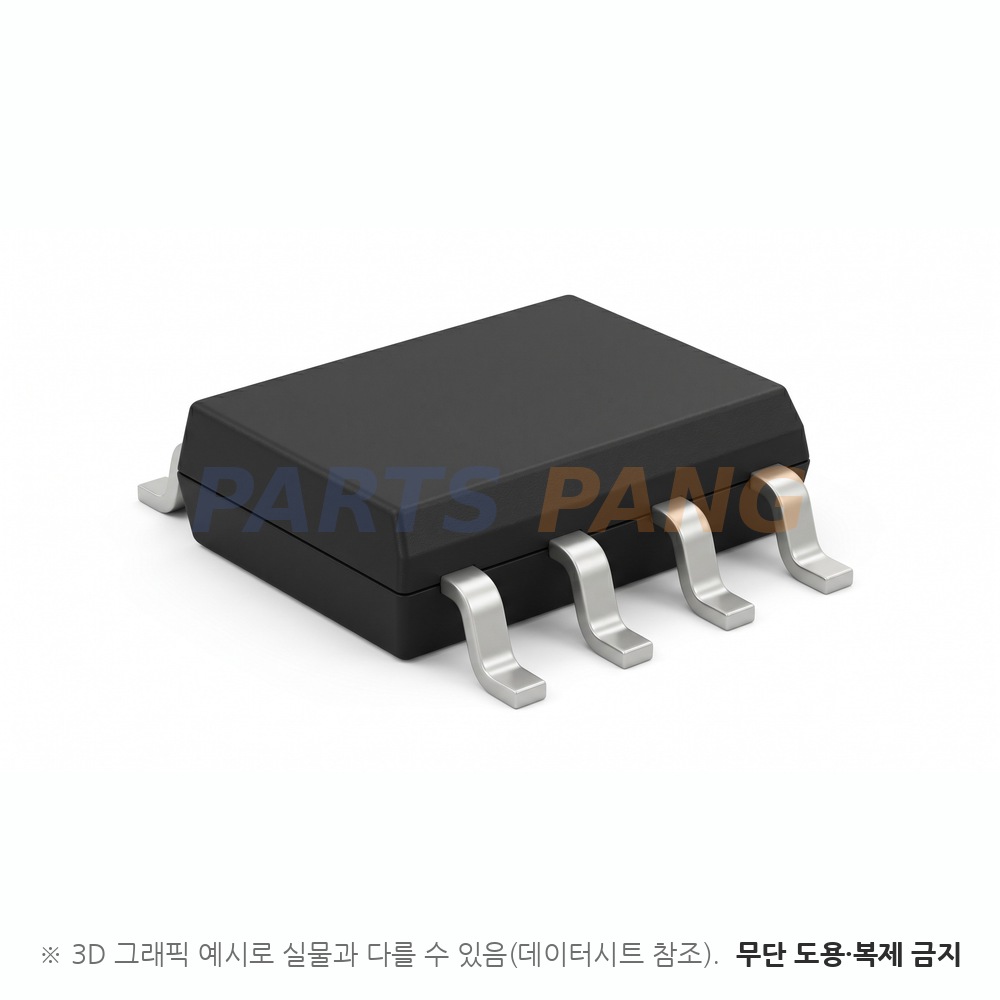

DMPH6050SSDQ-13 은 Diodes Incorporated 의 SO-8 차량 전장용 P채널 2소자 MOSFET 입니다. -60V -5.2A 급 P채널 두 개를 SO-8 에 담은 2소자 형이며 접합 온도 175℃ 까지 쓰는 차량 전장용 MOSFET 입니다. SO-8 외형에 표면실장 방식이며 포장은 릴 2,500개(테이프&릴) 입니다.

채널 형식

P채널 증가형 2소자

독립 P채널 2소자 · 전 수량 UIS 시험을 거친 AEC-Q101 인증판이며 PPAP 대응이 명시돼 있다

드레인-소스 전압 (VDSS)

-60V

VGS 0V · ID -250µA 조건 항복 전압 최소값이며 드레인 누설은 VDS -60V 에서 -1µA 이하다

연속 드레인 전류 (ID)

-5.2A

TA 25℃ · VGS -10V · 정상 상태 값이며 TA 100℃ 에서는 -3.7A 다 · 펄스는 -35A 이고 바디 다이오드 연속 전류는 -2.0A 다

온저항 RDS(on)

48mΩ 최대

VGS -10V · ID -5A 조건 최대값이며 표준 34mΩ 이다 · VGS -4.5V · ID -4A 조건은 최대 60mΩ · 표준 44mΩ 이다

게이트 구동

총 게이트 전하 30.6nC

VGS -10V · VDS -30V · ID -5A 조건 표준값이며 -4.5V 구동 기준 14.5nC · 게이트-소스 전하 4.9nC · 게이트-드레인 전하 5.2nC 다

게이트-소스 전압 (VGS)

±20V

게이트-소스 절대 최대 정격이며 누설은 ±20V 에서 ±100nA 이하다

VGS(th)

-1.0 ~ -3.0V

VDS 와 VGS 를 묶고 ID -250µA 를 흘린 조건이다 · 문턱전압은 온저항 보증 구동전압이 아니다

드레인-소스 전압

-60V

게이트-소스 전압 ±20V펄스 드레인 전류 -35A총 소비 전력 2.0W접합·보관 온도 -55 ~ +175℃소비 전력 2.0W · 열저항 75℃/W 는 2온스 동박·열 비아·뒷면 1인치 각 동판 정상 상태 조건이고 10초 이내 통전에서는 47℃/W 다 · 최소 권장 패드에서는 1.5W · 103℃/W 이며 접합-케이스 열저항 13℃/W · 애벌런치는 0.1mH 조건 -25A · 33mJ 다

패키지

SO-8

표준 SO-8 외형이며 무게 0.076g · 마킹 H6050SD 다

실장

표면실장

포장은 릴 2,500개(테이프&릴)

입력 용량 1525pF · 출력 용량 90pF · 귀환 용량 70pF(VDS -30V · 1MHz) · 게이트 저항 16Ω 이며 스위칭은 VGS -10V · VDS -30V · RG 3Ω · ID -5A 조건에서 턴온 지연 5.3ns · 상승 15.4ns · 턴오프 지연 79.2ns · 하강 45.3ns 다. 바디 다이오드는 역회복 시간 15.2ns · 역회복 전하 9.3nC 이고 순방향 전압은 표준 -0.7V · 최대 -1.2V 다.
