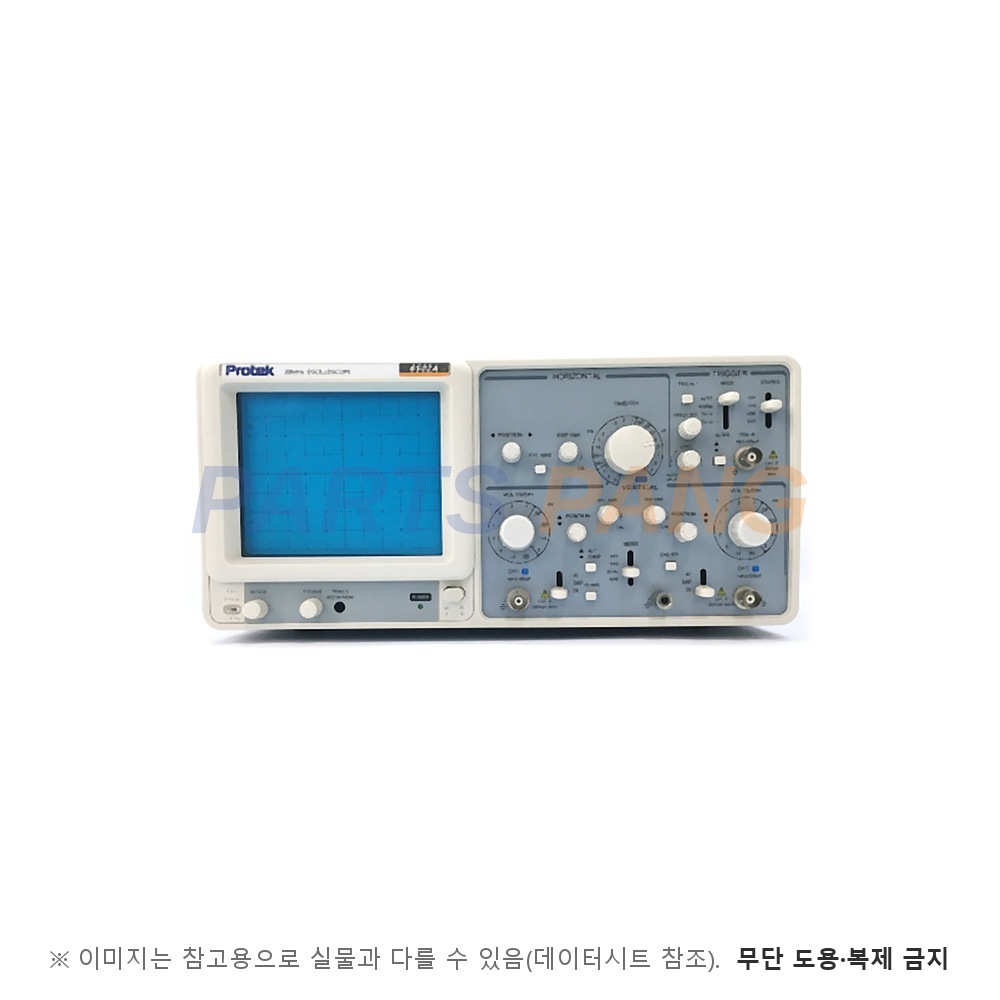

6502A 아날로그 오실로스코프

아날로그 오실로스코프/대역폭 DC~20MHz/2채널/6인치 CRT/5mV/div~5V/div/시간축 0.2µs/div~0.2s/div/최대 입력 300V

상품코드: 6502A_PRK
제조사: Protek
배송정보: 발주출고발주 후 보통 3~7일 내 출고 (영업일 기준)발주출고 상품의 출고일은 제품과 제조사·유통사 재고, 수입·통관 일정에 따라 달라질 수 있습니다. 늦어지는 것이 확인되면 1영업일 안에 새 출고 예정일을 안내드리며, 이 경우에는 무료로 취소하실 수 있습니다. 발주출고 상품은 주문 확인 후 공급사 발주가 진행되므로, 그 밖의 단순 변심에 의한 주문취소·반품은 발주 진행 이후 제한될 수 있습니다.
문서: 6502A 제품 사양 (Protek)Protek 공식 사이트에서 받으실 수 있습니다
필요한 자료가 없나요? 자료 요청

판매가 (VAT 별도/포함)880,000원(968,000원)

합계 880,000원 (VAT포함 968,000원)

880,000원

세금계산서 발행(무통장입금)·안전 거래

상세 정보

개요

이 6502A는 DC~20MHz 대역의 2채널 아날로그 오실로스코프입니다. 6인치 CRT로 파형을 실시간으로 보여 주며, 교육 현장과 기초 회로 실습에 쓰입니다.

주요 사양

대역폭: DC ~ 20MHz; ×5 MAG 시 DC ~ 7MHz
채널 수: 2채널
디스플레이: 6인치 CRT 8×10 div
형태: 아날로그 벤치형

기능

상승 시간: 17.5ns 이하
수직축 범위: 5mV/div ~ 5V/div
수직 정확도: 3% 이내; ×5 MAG 시 5% 이내
입력 임피던스: 약 1MΩ / 25pF
최대 입력 전압: 300V; DC+AC peak · 1kHz 미만
동작 모드: CH1·CH2·ALT·CHOP·ADD
시간축 범위: 0.2µs/div ~ 0.2s/div
시간축 정확도: ±3%
트리거 모드: AUTO·NORMAL·TV-V·TV-H·HOLD
트리거 소스: CH1·CH2·LINE·EXT
교정 신호: 1kHz 구형파 2Vp-p
입력 커플링: AC·DC·GND
트리거 감도: 0.5div; 20Hz~2MHz · EXT 200mV
외부 트리거 입력: 약 1MΩ / 25pF
수평 확장: ×10
X-Y 동작: 지원

전원·기계

사용 전압: AC 230V ±5%, 50Hz
크기: 310 × 150 × 455 mm
무게: 약 8kg
사용 환경: 0~40℃, RH 70% 이하

참고

기본 구성품에 1:1·10:1 전환형 패시브 프로브 2개가 들어 있습니다. 디지털 저장·자동 측정 기능은 없습니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

최대 입력 300V

입력 단자 최대는 300V(DC+AC peak, 1kHz 미만)입니다. 10:1 프로브를 써도 최대 유효 판독 값이 400Vpp라 그 이상 신호는 다른 측정 수단을 쓰셔야 합니다.

사용 전압은 230V 단일입니다

사용 전압이 AC 230V ±5%로 표기돼 있습니다. 110V 지역에서 쓰실 계획이면 미리 확인하시는 게 안전합니다.

교정 신호로 프로브 보정

1kHz 2Vp-p 교정 신호에 프로브를 물려 구형파가 반듯하게 보이도록 보정 나사를 맞추고 측정을 시작하시길 권합니다.
