5202E 디지털 오실로스코프

디지털 오실로스코프/대역폭 200MHz/2채널/1GS/s/메모리 64kpts/상승 시간 1.7ns 미만/7인치 800×480

상품코드: 5202E_PRK
제조사: Protek
배송정보: 발주출고발주 후 보통 3~7일 내 출고 (영업일 기준)발주출고 상품의 출고일은 제품과 제조사·유통사 재고, 수입·통관 일정에 따라 달라질 수 있습니다. 늦어지는 것이 확인되면 1영업일 안에 새 출고 예정일을 안내드리며, 이 경우에는 무료로 취소하실 수 있습니다. 발주출고 상품은 주문 확인 후 공급사 발주가 진행되므로, 그 밖의 단순 변심에 의한 주문취소·반품은 발주 진행 이후 제한될 수 있습니다.
문서: 5000E 시리즈 사양 (5062E·5102E·5202E) · 5000E 시리즈 사용설명서 (Protek)Protek 공식 사이트에서 받으실 수 있습니다
필요한 자료가 없나요? 자료 요청

판매가 (VAT 별도/포함)1,139,700원(1,253,670원)

합계 1,139,700원 (VAT포함 1,253,670원)

1,139,700원

세금계산서 발행(무통장입금)·안전 거래

상세 정보

개요

이 5202E는 200MHz 대역폭의 2채널 디지털 스토리지 오실로스코프입니다. 5000E 시리즈의 최상위 대역폭 모델로, 7인치 화면과 34개 자동 측정을 갖춰 교육·개발 현장의 일반 회로 점검에 쓰입니다.

주요 사양

대역폭: 200MHz
채널 수: 2채널
샘플링 속도: 1GS/s
메모리 깊이: 64kpts
수직 분해능: 8bit
디스플레이: 7인치 TFT 800×480
형태: 벤치형
인터페이스: USB Host·USB Device·Pass/Fail

기능

상승 시간: 1.7ns 미만
입력 임피던스: 1MΩ ±2%, 18±3pF
수직축 범위: 1mV/div ~ 20V/div
시간축 범위: 2ns/div ~ 50s/div
파형 포착 속도: 5,000wfms/s 이상
트리거: Edge·Pulse·Alternate·Slope·Video
자동 측정: 34개 파라미터
연산: +·−·×·÷·FFT
주파수 카운터: 6자리
입력 커플링: DC·AC·GND
시간축 모드: Y-T·X-Y·Roll
저장: Setup·Wave·Bitmap

전원·기계

사용 전원: 100~240VAC, 45~440Hz
크기: 306 × 138 × 124 mm
무게: 2.5kg

참고

같은 5000E 시리즈에 5062E(50MHz)·5102E(100MHz)가 있습니다. 기본 구성품에 200MHz 패시브 프로브 2개(1×/10× 전환)가 들어 있습니다. 공식 사양표 기준 샘플링은 1GS/s입니다.

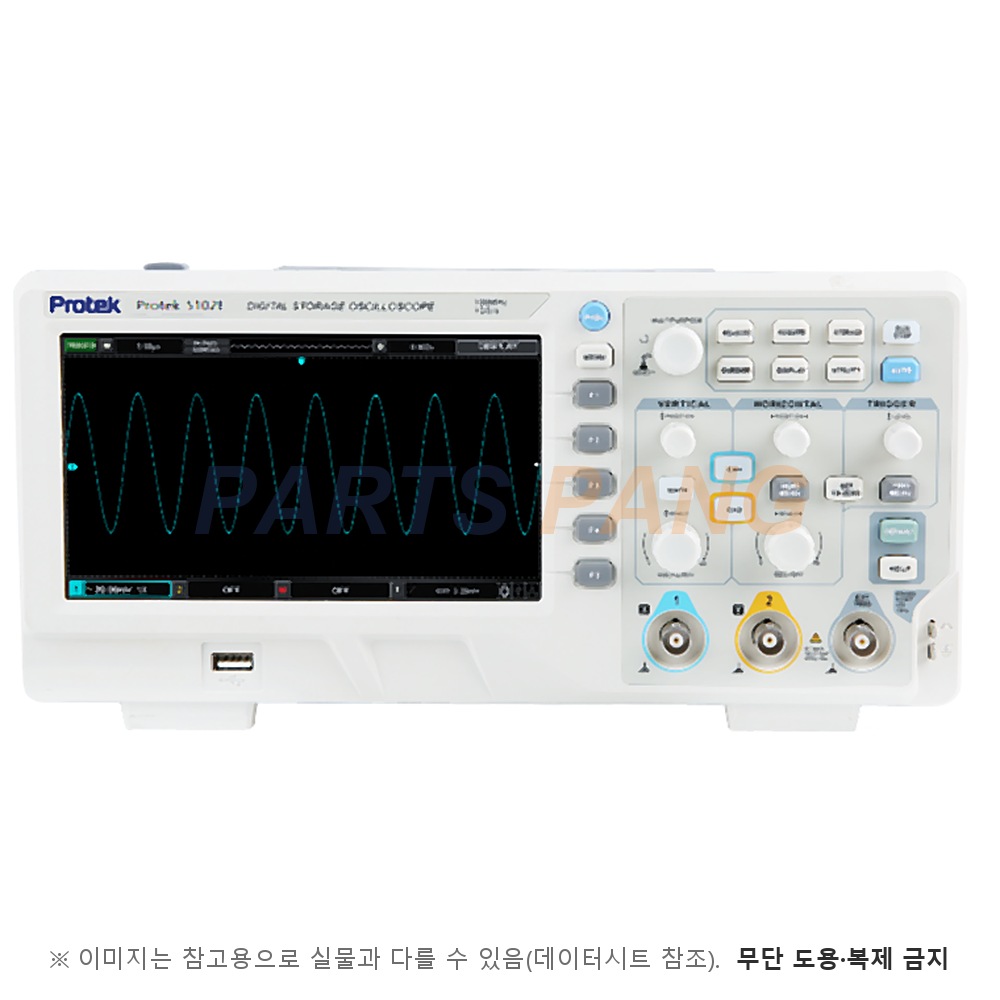

대표 사진은 같은 외형의 5102E 사진입니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

200MHz 대역을 제대로 쓰려면

본체 대역폭이 200MHz라도 프로브를 1× 위치에 두면 대역폭이 크게 줄어듭니다. 빠른 엣지는 10× 위치로 보시길 권합니다.

메모리 64kpts

메모리 깊이가 64kpts라 시간축을 길게 잡으면 샘플링 속도가 자동으로 내려갑니다. 짧은 글리치는 시간축을 좁혀 찾으시는 게 좋습니다.

샘플링과 대역폭의 비율

1GS/s에 200MHz면 대역폭 대비 샘플링이 5배입니다. 사인파 위주 측정은 충분하지만 고조파가 많은 신호의 모양은 조금 둥글게 보일 수 있습니다.
