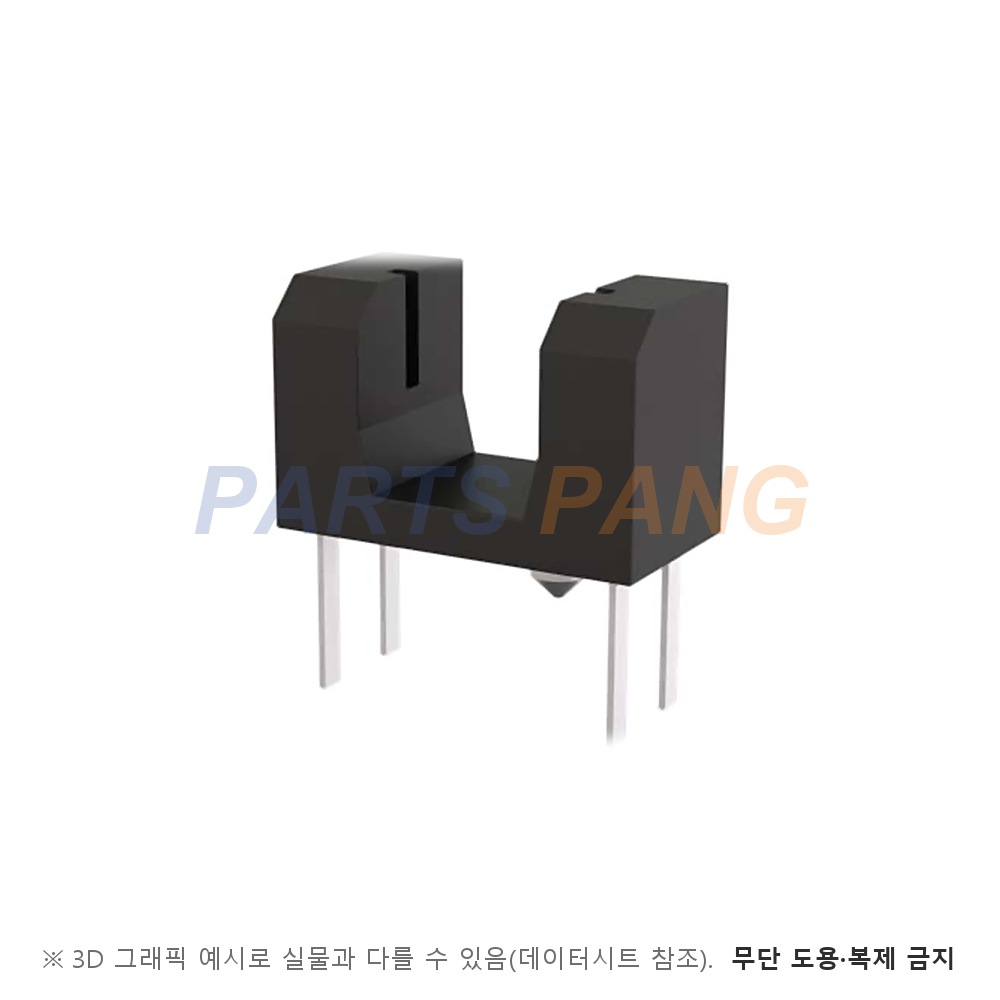

RPI-441C1 은 ROHM 의 투과형 포토인터럽터 (갭 4mm · 슬릿 0.5mm) 입니다. 적외선 LED 와 포토트랜지스터를 4mm 틈 양쪽에 담고 0.5mm 슬릿으로 위치를 정밀하게 가려내는 4핀 리드형 투과형 포토인터럽터입니다. 용도는 광 제어 기기 · 프린터 · 오락기로 적혀 있고 특징으로 외란광 영향 최소와 낮은 포화 전압을 듭니다. IF 20mA 에서 출력 전류는 최소 0.2mA · 표준 0.55mA 입니다.

검출 방식

투과형 · 포토트랜지스터 출력

적외선 LED 와 포토트랜지스터가 틈을 사이에 두고 마주 본다 · 내부 결선은 1번 애노드 · 2번 캐소드 · 3번 컬렉터 · 4번 이미터다

슬릿 폭

0.5mm

특징 항목의 슬릿 폭이다 · A-A 단면의 창은 윗면부터 트인 홈이다

검출 거리

해당 없음

투과형이라 반사 검출 거리 규격이 없다 · 발광부와 수광부 사이 틈은 4mm 다

순방향 전류 IF

50mA

입력 LED 절대 최대 정격이다 · 순방향 전압은 IF 50mA 에서 표준 1.3V · 최대 1.6V 다

컬렉터 전류 IC

최소 0.2mA · 표준 0.55mA

전달 특성의 출력 전류이고 VCE 5V · IF 20mA 조건이다 · 최대값은 규정돼 있지 않다

컬렉터-이미터 전압 VCEO

30V

절대 최대 정격이다 · 이미터-컬렉터 전압은 4.5V 다 · 암전류는 VCE 10V 에서 최대 0.5µA 다

응답 시간

10µs (Typ)

tr · tf 표준값이고 VCC 5V · IF 20mA · RL 100Ω 조건이다 · 포토트랜지스터 단독 값도 IC 1mA 에서 10µs 다

입력 LED 역방향 전압은 5V · 소비 전력은 80mW 다 출력 컬렉터 전류는 30mA · 컬렉터 소비 전력은 80mW 다 동작 온도는 -25 ~ +85℃ 다 보관 온도는 -30 ~ +85℃ 다 모두 Ta 25℃ 기준 절대 최대 정격이다

패키지

4핀 리드형

문서 제목에 외형 호칭이 없다 · 외형 도면 기준 몸통 8 × 4.2mm · 높이 5.2mm 다

실장

삽입실장

뒷면 가운데에 원형 돌기 하나가 있고 리드 길이는 3.6 ± 0.5mm 다포장 단위는 데이터시트 미표기다

포화 전압은 IF 20mA · IC 0.1mA 에서 최대 0.4V 이고 LED 피크 발광 파장은 950nm · 수광 최대 감도 파장은 800nm 입니다. 차단 주파수는 표준 1MHz 입니다. 연결 문서는 2017.03 Rev.C 판이고 같은 외형 도면의 RPI-441C1E 는 LED 사양이 다른 별도 문서입니다.
