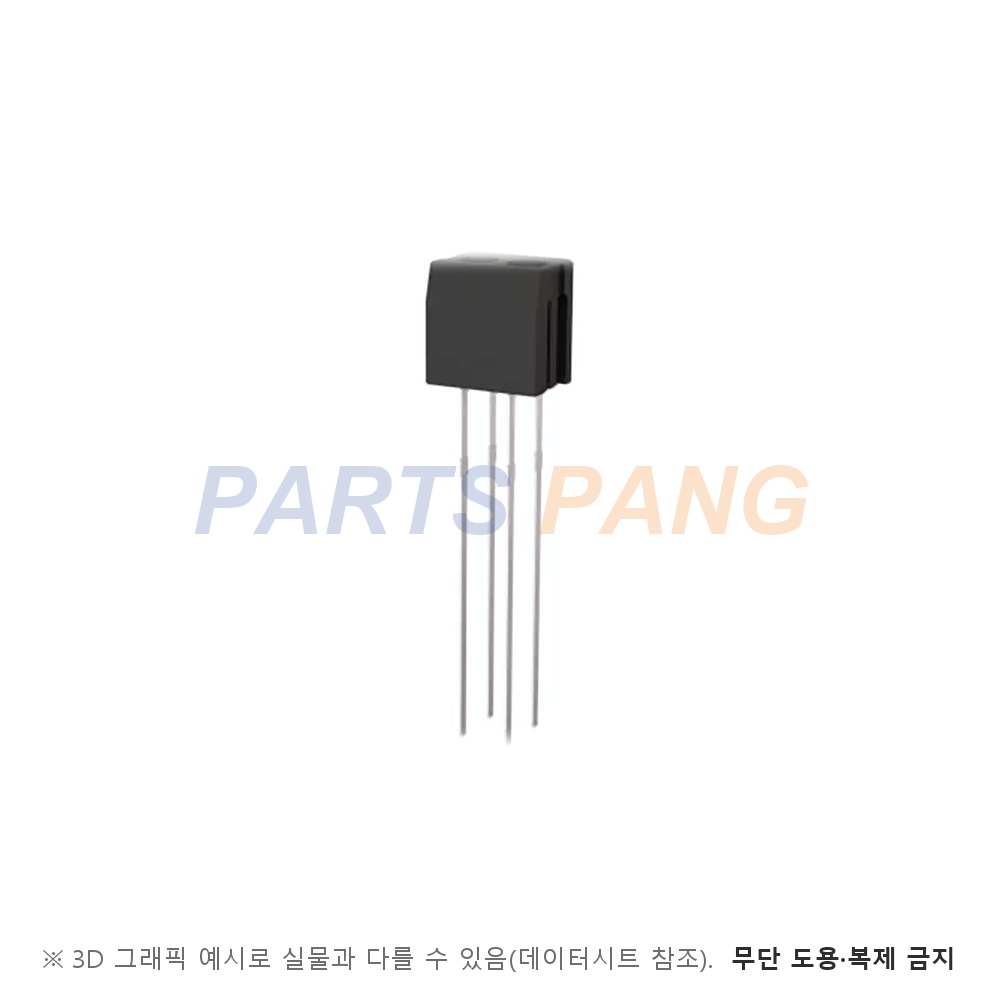

RPR-220 은 ROHM 의 반사형 포토센서 (포토리플렉터 · 렌즈형) 입니다. 적외선 LED 와 포토트랜지스터를 같은 면에 나란히 놓고 물체에서 반사된 빛으로 검출하는 4핀 리드형 반사형 포토센서입니다. 용도는 CD 플레이어 · 복사기 · 오락기 · 사무 자동화 기기로 적혀 있습니다. 플라스틱 렌즈로 감도를 높이고 가시광 차단 필터로 외란광 영향을 줄였으며 가볍고 작다고 적혀 있습니다.

검출 방식

반사형 · 포토트랜지스터 출력

발광부와 수광부가 같은 면을 향하고 반사체에서 돌아온 빛을 받는다 · 내부 결선은 1번 애노드 · 2번 캐소드 · 3번 이미터 · 4번 컬렉터다

슬릿 폭

해당 없음

반사형이라 슬릿이 없다 · 발광부와 수광부 앞에 지름 2.2mm 렌즈 두 개가 2.8mm 간격으로 놓인다

검출 거리

6mm 기준

컬렉터 전류 규격의 측정 거리다 · 반사체는 반사율 90% 표준 백지다 · 거리별 상대 출력은 그래프로만 주어진다

순방향 전류 IF

50mA

입력 LED 절대 최대 정격이다 · 순방향 전압은 IF 50mA 에서 표준 1.34V · 최대 1.6V 다

컬렉터 전류 IC

0.08 ~ 0.8mA

전달 특성의 출력 전류이고 VCE 2V · IF 10mA · 반사 거리 6mm 조건이다 · 표준값은 0.3mA 다

컬렉터-이미터 전압 VCEO

30V

절대 최대 정격이다 · 이미터-컬렉터 전압은 4.5V 다 · 암전류는 VCE 10V 에서 최대 0.5µA 다

응답 시간

10µs (Typ)

tr · tf 표준값이고 VCC 5V · IF 20mA · RL 100Ω · 표준 백지 반사 조건이다 · 포토트랜지스터 단독 값도 IC 1mA 에서 10µs 다

입력 LED 역방향 전압은 5V · 소비 전력은 80mW 다 출력 컬렉터 전류는 30mA · 컬렉터 소비 전력은 80mW 다 동작 온도는 -25 ~ +85℃ 다 보관 온도는 -30 ~ +85℃ 다 모두 Ta 25℃ 기준 절대 최대 정격이다

패키지

Photoreflector

문서 제목의 호칭이다 · 외형 도면 기준 몸통 6.4 × 4.9mm · 높이 6.5mm 인 4핀 리드형이다

실장

삽입실장

리드 길이는 최소 20mm 이고 리드 간격은 참고치 2.8mm × 2.5mm 다포장은 벌크 500개 단위다(문서 끝 제품 정보 쪽)

포화 전압은 IF 20mA · IC 0.1mA 에서 표준 0.1V · 최대 0.3V 이고 LED 피크 발광 파장은 940nm · 수광 최대 감도 파장은 800nm 입니다. 차단 주파수는 표준 1MHz 이고 연결 문서는 2017.03 Rev.B 판입니다. 같은 소분류의 투과형 품번과 달리 틈 사이를 지나는 물체가 아니라 앞쪽에 놓인 물체의 반사로 검출합니다.
