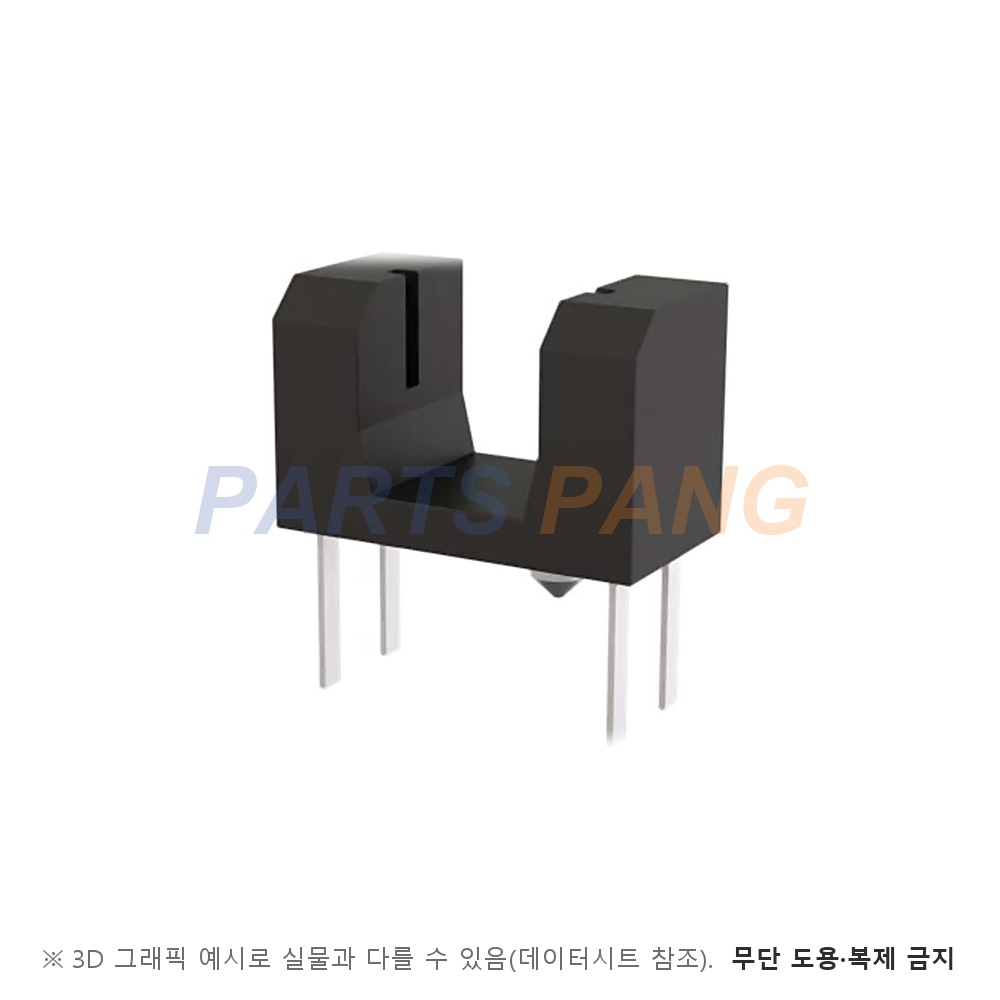

RPI-579N1 은 ROHM 의 투과형 포토인터럽터 (갭 5mm · 킹크 리드) 입니다. 적외선 LED 와 포토트랜지스터를 5mm 틈 양쪽에 담고 리드를 꺾어 성형한 일반형 4핀 투과형 포토인터럽터입니다. 용도는 프린터 · 팩시밀리 · AV 기기로 적혀 있고 특징으로 내열 170℃ · 빠른 응답 · 가시광 차단 필터 내장 · 킹크 성형 리드를 듭니다. IF 20mA 에서 출력 전류는 최소 0.5mA 입니다.

검출 방식

투과형 · 포토트랜지스터 출력

적외선 LED 와 포토트랜지스터가 틈을 사이에 두고 마주 본다 · 내부 결선은 1번 애노드 · 2번 캐소드 · 3번 컬렉터 · 4번 이미터다

슬릿 폭

0.5mm

외형 도면 A-A 단면의 창 폭이다 · 특징 항목에도 0.5mm 로 적혀 있다

검출 거리

해당 없음

투과형이라 반사 검출 거리 규격이 없다 · 발광부와 수광부 사이 틈은 5mm 다

순방향 전류 IF

50mA

입력 LED 절대 최대 정격이다 · 순방향 전압은 IF 50mA 에서 표준 1.3V · 최대 1.6V 다

컬렉터 전류 IC

최소 0.5mA

전달 특성의 출력 전류이고 VCE 5V · IF 20mA 조건이다 · 표준값과 최대값은 규정돼 있지 않다

컬렉터-이미터 전압 VCEO

30V

절대 최대 정격이다 · 이미터-컬렉터 전압은 4.5V 다 · 암전류는 VCE 10V 에서 최대 0.5µA 다

응답 시간

tr 10µs · tf 10µs (Typ)

VCC 5V · IF 20mA · RL 100Ω 조건 표준값이다 · 포토트랜지스터 단독 tr · tf 는 IC 1mA 에서 10µs 다

입력 LED 역방향 전압은 5V · 소비 전력은 80mW 다 출력 컬렉터 전류는 30mA · 컬렉터 소비 전력은 80mW 다 동작 온도는 -25 ~ +85℃ 다 보관 온도는 -40 ~ +85℃ 다 납땜 온도는 몸통 바닥에서 1mm 떨어진 곳 기준 260℃ · 3초다 모두 Ta 25℃ 기준 절대 최대 정격이다

패키지

General type

문서 제목의 호칭이다 · 몸통 13.8 × 6mm · 높이 10mm 다

실장

삽입실장

킹크 성형 리드이고 길이는 3.6 ± 0.4mm · 간격은 참고치 10mm × 2.54mm 다기판 구멍은 지름 0.8mm 로 리드용 네 개 · 위치 맞춤용 두 개다

포화 전압은 IF 20mA · IC 0.1mA 에서 표준 0.1V · 최대 0.5V 이고 LED 피크 발광 파장은 950nm · 수광 최대 감도 파장은 800nm 입니다. 차단 주파수는 표준 1MHz 입니다.
