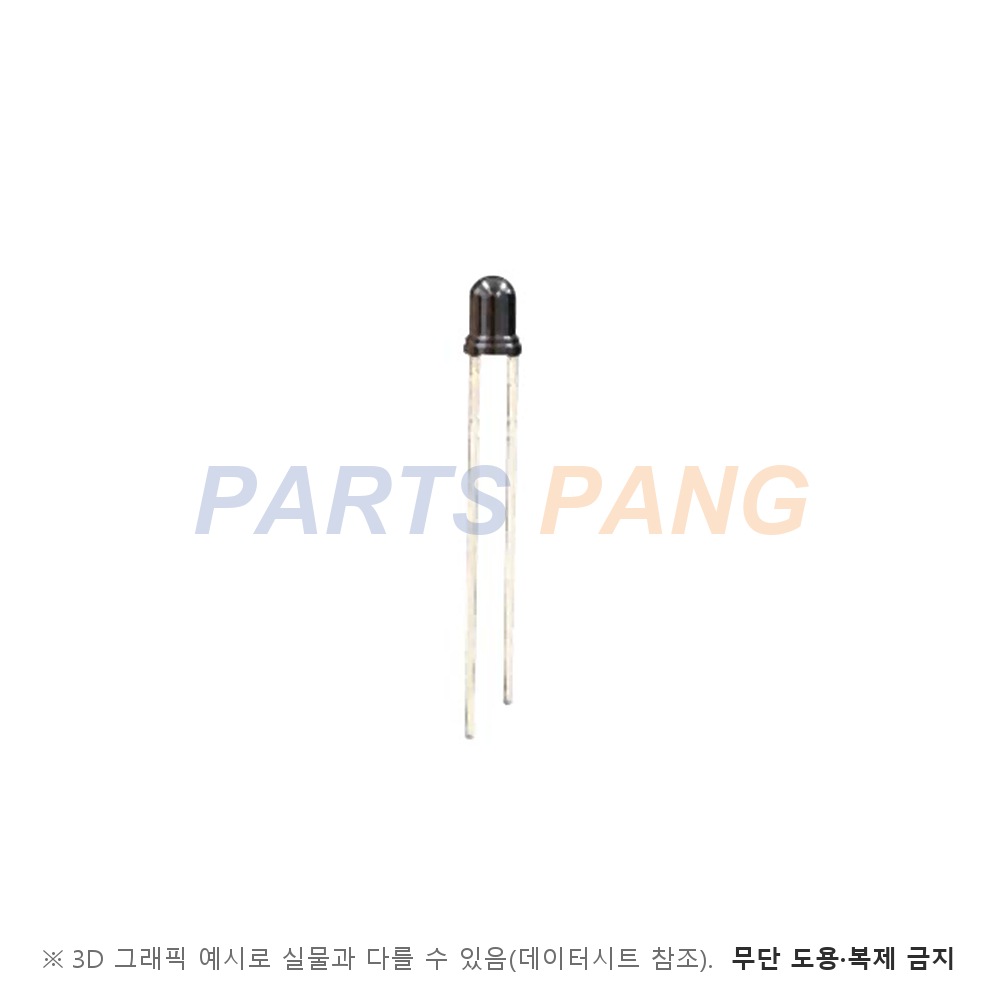

RPT-38PB3F 은 ROHM 의 φ3.1 상면 수광 리드형 포토트랜지스터 (광전류 순위 4구간) 입니다. 실리콘 플레이너 포토트랜지스터를 가시광 차단 필터 수지로 몰드한 상면 수광형 리드 부품으로 광전류 순위를 네 구간으로 나눈 판입니다. 문서가 든 용도는 광 제어 기기와 센서 수광부이고 특징은 높은 감도와 외란광 영향이 거의 없다는 점입니다. ROHM 적외선 LED SIR-34ST3F 와 함께 쓰기에 특히 알맞다고 적혀 있습니다. 데이터시트는 2018.06 Rev.C 판입니다.

컬렉터-이미터 전압 VCEO

32V

절대 최대 정격이다 · 이미터-컬렉터 전압 VECO 정격은 5V 다컬렉터-이미터 포화 전압은 IC 1mA · 조도 500Lx 에서 최대 0.4V 다

컬렉터 전류 IC

30mA

절대 최대 정격이다 · 암전류는 VCE 10V 차광 조건에서 최대 0.5µA 이고 온도 대 암전류 곡선이 실려 있다

광전류 IL

최소 2.0mA

VCE 5V · 조도 500Lx 조건이다 · 순위는 L · M · N · P 네 구간이고 가장 높은 P 는 10.0 ~ 25.0mA 다

피크 감도 파장

800nm (Typ)

피크 감도 파장 λp 표준값이다 · 가시광 차단 필터 수지로 몰드돼 있고 분광 감도 곡선이 함께 실려 있다

응답 시간

10µs (Typ)

상승 · 하강 시간 tr · tf 표준값이다 · 조건은 VCC 5V · IC 1mA · 부하 저항 100Ω 이다컬렉터 전류 대 응답 시간 곡선이 따로 실려 있다

동작 온도

-25 ~ +85℃

주위 온도 기준 절대 최대 정격이다보관 온도는 -30 ~ +85℃ 다컬렉터 소비 전력은 150mW 이고 주위 온도 대 컬렉터 소비 전력 곡선이 실려 있다절대 최대 정격의 기준 온도는 주위 온도 25℃ 다절대 최대 정격은 순간이라도 넘으면 안 되는 한계값이다

패키지

φ3.1 램프

외형 도면 기준 렌즈 지름 3.1mm · 플랜지 지름 3.4mm · 높이 5.2mm 다

실장

삽입실장

스루홀 리드 부품이고 리드 간격은 2.5mm · 리드 길이는 최소 24mm 다 · 1번 리드가 이미터 · 2번 리드가 컬렉터다포장 단위는 데이터시트 미표기다

반치각은 ±36° 입니다. 순위표 L 2.0 ~ 5.0mA · M 3.0 ~ 8.0mA · N 5.5 ~ 13.0mA · P 10.0 ~ 25.0mA 는 인접 구간끼리 범위가 겹칩니다. 조도 대 광전류 · 출력 특성 · 분광 감도 곡선과 주위 온도에 따른 상대 출력 곡선이 실려 있고 지향 특성 곡선도 함께 제시돼 있습니다. 광전류는 조도 500Lx 기준이라 적외선 광원과 쓸 때의 출력은 실측으로 확인해야 합니다.
