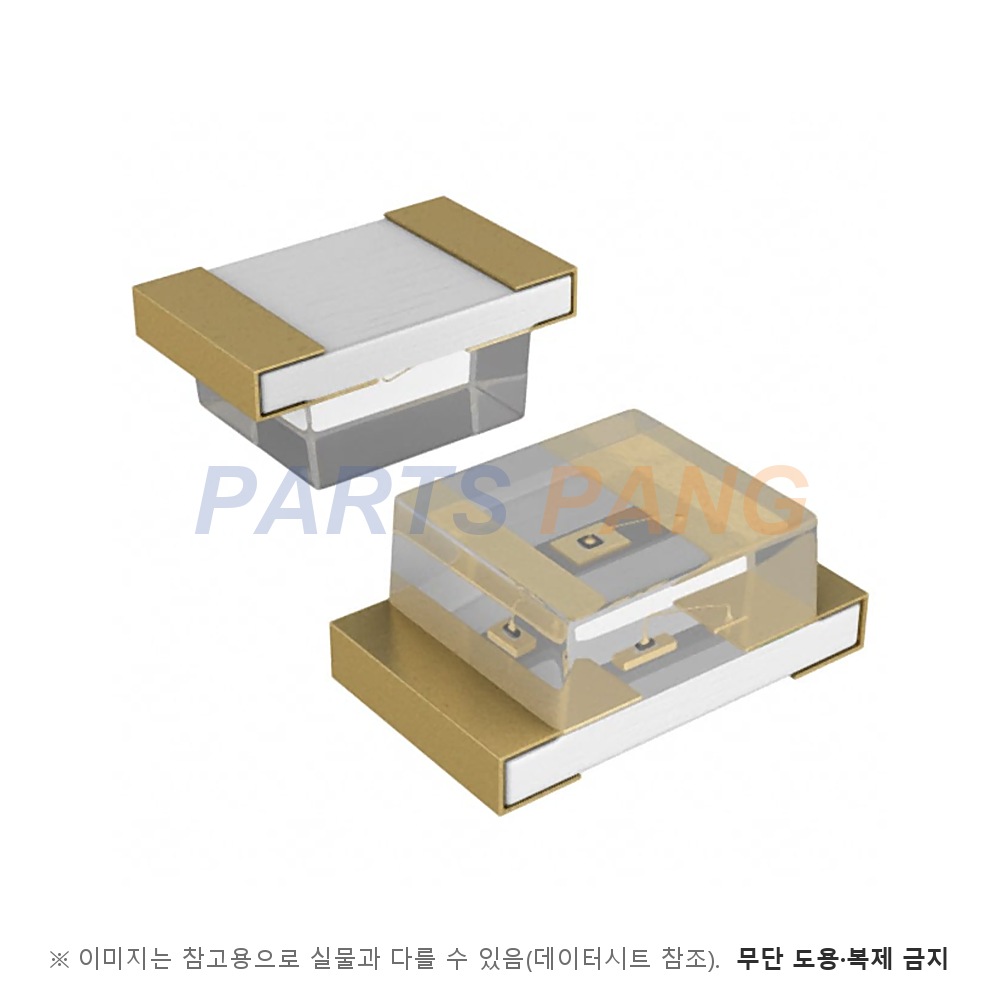

SML-210YTT86 은 ROHM SML-21 계열의 2012 사이즈 황색 칩 LED 입니다. 2.0mm × 1.25mm · 두께 0.8mm 몰드 칩 LED 계열에서 표준형 황색을 내는 품번이며 칩은 GaAsP on GaP · 수지는 투명 무색입니다. 품번 끝에 광도 순위 기호가 없는 일반품이고 문서는 일반품에는 순위가 없으며 순위 지정이 필요하면 영업에 문의하라고 안내합니다. 극성은 몸통의 캐소드 표시로 구분합니다.

주파장(λd)

587nm (Typ)

IF 20mA 기준 표준값이고 참고 범위는 584 ~ 590nm 다 · 품번 체계표는 Y 를 587(590)nm 로 적는다

색온도 CCT

해당 없음

단색을 내는 LED 라 색온도 규격이 없다 · 색은 주파장으로 규정되며 색온도는 백색 LED 에만 쓰는 항목이다

발광강도

최소 2.2mcd · 표준 6.3mcd

IF 20mA 기준이다 · 광도 순위표에서 SML-210YT 는 J ~ M 구간인 2.5 ~ 16mcd 에 걸쳐 있다

순방향전압 VF

2.1V (Typ)

IF 20mA 기준 표준값이다 · 역방향 전류는 VR 4V 에서 최대 100µA 다

순방향전류

25mA

절대 최대 정격이다 · 피크 순방향 전류는 듀티 1/5 · 200Hz 조건에서 60mA 다

시야각(2θ½)

데이터시트에 수치 없음

계열 공통 지향 특성 그래프만 실려 있고 반치각 수치는 규정돼 있지 않다 · 시야각이 설계 조건이면 제조사에 수치를 따로 요청한다

칩 재질

GaAsP on GaP

같은 표의 황색 저전류형 · 고휘도형은 AlGaInP on GaAs 칩이라 재질이 다르다

렌즈

투명 무색

품번의 수지 색 코드 T(Transparent Colorless)에 해당한다

소비 전력은 70mW 다 역방향 전압 정격은 4V 다 동작 온도는 -30 ~ +85℃ 다 보관 온도는 -40 ~ +85℃ 다 허용 순방향 전류는 감쇄 곡선을 따라 주위 온도가 오르면 줄어든다

패키지

2012

인치 코드는 0805 이고 몸통은 2.0mm × 1.25mm · 두께 0.8mm 이며 치수 공차는 ±0.1mm 다표면실장 부품이고 테이핑 코드 T86 은 캐소드가 스프로킷 구멍 쪽에 오는 방향이다 · 릴당 수량은 데이터시트 미표기다

SML-21 계열은 같은 2012 외형에 적색 · 주황 · 황색 · 황록 · 녹색과 표준형 · 저전류형 · 고휘도형을 두루 갖춘 계열입니다. 황색 안에서는 이 품번이 표준형이고 저전류형 SML-211YT 는 IF 2mA 기준 · 고휘도형 SML-212YT 는 표준 63mcd 로 규격이 다릅니다. 연결 문서는 계열 총괄 2011.08 Rev.B 판이고 순위표에서 ※ 표시가 붙은 품번의 밝기는 ±10% 이내 허용차를 포함한다는 주석이 있습니다. 방습 포장에 건조제를 넣어 출하하며 습도 표시 카드 동봉은 요청할 수 있습니다.
