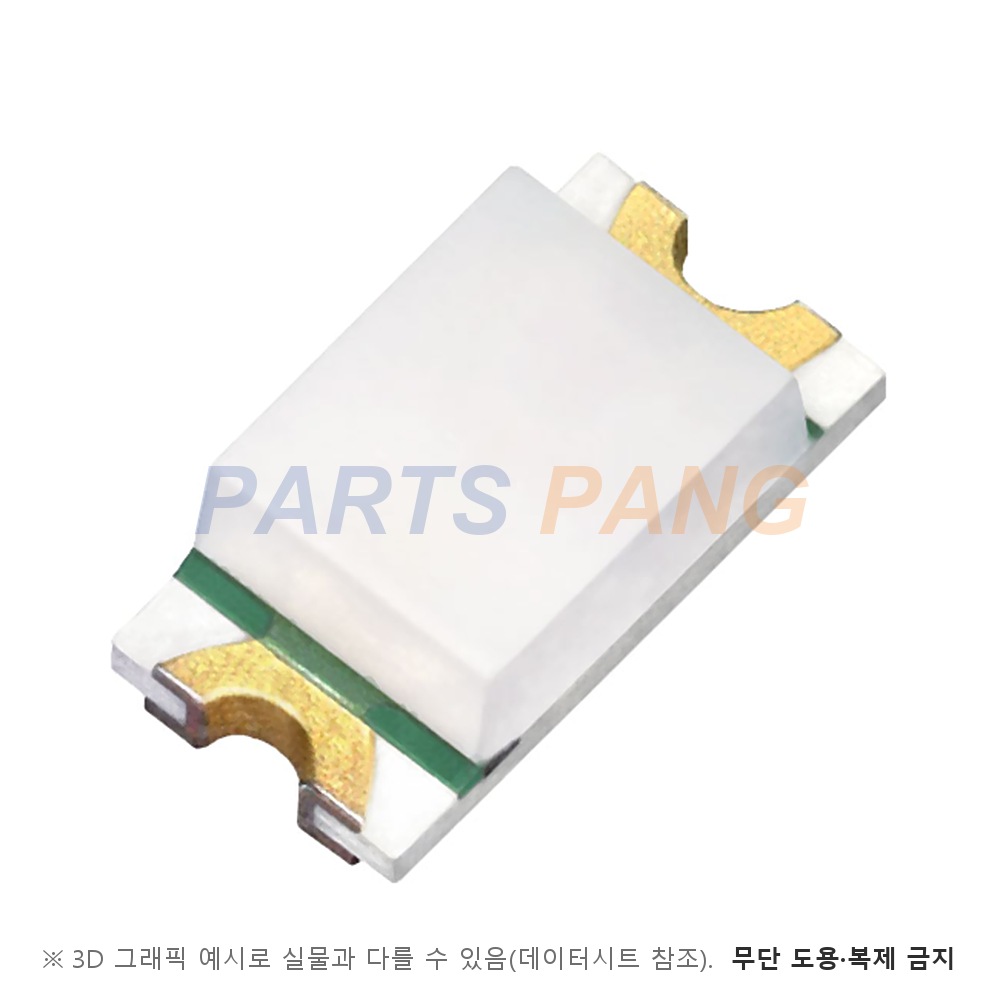

SML-D13MWT86C 은 ROHM 의 1608 사이즈 차량용 황록색 칩 LED 입니다. AEC-Q102 인증을 받은 차량용 황록색 칩 LED 로 AlGaInP 칩을 유백색 확산 수지에 담았습니다. 차량용 판이라 역방향 전압 정격이 12V 로 높고 동작 온도 상한도 +100℃ 까지 잡혀 있습니다. 흡습 등급은 Level 3 입니다. 극성은 몸통의 캐소드 표시로 구분하며 실장 방향은 테이핑 코드로 정해집니다.

주파장(λd)

571nm (Typ)

IF 20mA 기준 표준값이고 범위는 568 ~ 574nm · 측정 공차는 ±1nm 다

색온도 CCT

해당 없음

단색을 내는 LED 라 색온도 규격이 없다 · 색은 파장으로 규정되며 색온도는 백색 LED 에만 쓰는 항목이다

발광강도

최소 28.0mcd · 표준 45.0mcd

IF 20mA 기준이고 최대는 71.0mcd 다 · 광도 순위는 AM ~ AQ 네 구간이다

순방향전압 VF

2.1V (Typ)

IF 20mA 기준이고 범위는 1.8 ~ 2.5V 다 · 역방향 전류는 VR 12V 에서 최대 10µA 다

순방향전류

30mA

절대 최대 정격이다 · 피크 순방향 전류는 듀티 1/10 · 1kHz 조건에서 100mA 다

시야각(2θ½)

데이터시트에 수치 없음

지향 특성 그래프만 실려 있고 반치각 수치는 규정돼 있지 않다 · 그래프로 보면 넓은 각으로 퍼진다 · 시야각이 설계 조건이면 제조사에 수치를 따로 요청한다

칩 재질

AlGaInP

구조 재료표에서 기판은 유리 에폭시 · 본딩선은 금 · 수지는 에폭시로 적혀 있다

렌즈

유백색 확산

문서 구성 설명에 유백색 확산 수지(milky white diffused resin)로 적혀 있다

소비 전력은 75mW 다 역방향 전압 정격은 12V 다 동작 온도는 -40 ~ +100℃ 다 보관 온도는 -40 ~ +100℃ 다 절대 최대 정격은 순간이라도 넘으면 안 되는 한계값이다

패키지

1608

외형 도면 기준 몸통은 1.6mm × 0.8mm · 두께 0.55mm 다 · 극성은 캐소드 표시로 구분한다표면실장 부품이고 테이핑 코드 T86 으로 릴당 3,000개씩 감겨 나온다 · 릴은 알루미늄 봉투에 넣는다

전극은 구리 · 니켈 바탕 도금 위에 금 도금을 입혔고 칩은 은 페이스트로 붙였습니다. 개당 무게는 약 0.0013g 이고 반치각 수치 대신 지향 특성 그래프가 실려 있습니다. 문서에 신뢰성 시험 결과표가 함께 실려 있어 차량 고객 제출 자료로 쓰기 좋습니다. 리플로 납땜 온도 곡선과 개봉 후 보관 조건은 문서의 취급 주의 항목을 그대로 따르십시오.
