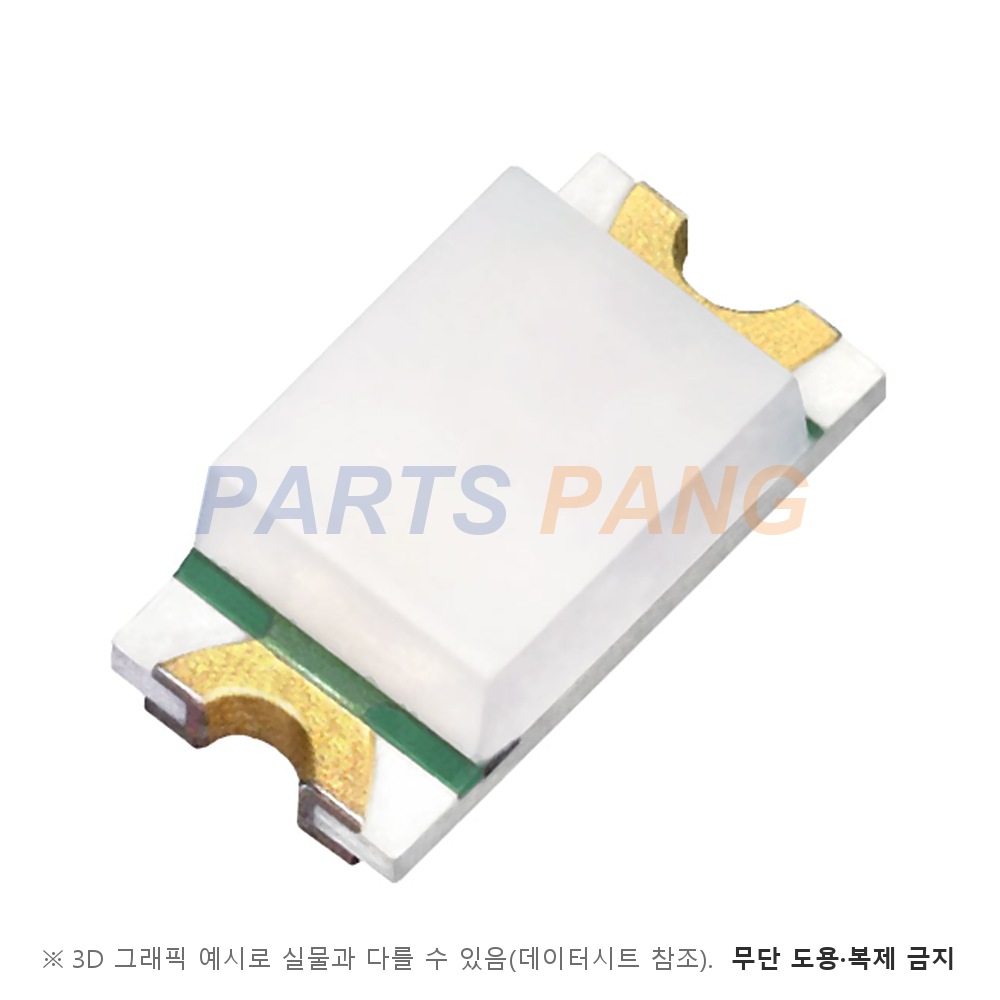

SML-D13Y8WT86 은 ROHM 의 1608 사이즈 황색 칩 LED (160° 확산형) 입니다. 황색 AlGaInP 칩을 유백색 확산 수지에 담아 반치각 160° 로 넓게 비추는 1608 칩 LED 입니다. 이 문서는 이 계열에서 드물게 반치각을 수치로 규정합니다. 광도 순위별 표시 품번이 R · S 두 가지로 따로 있고 이 품번은 순위를 붙이지 않은 기본 품번입니다. 극성은 몸통의 캐소드 표시로 구분하며 실장 방향은 테이핑 코드로 정해집니다.

주파장(λd)

590nm (Typ)

IF 20mA 기준 표준값이고 범위는 587 ~ 593nm · 측정 공차는 ±1nm 다

색온도 CCT

해당 없음

단색을 내는 LED 라 색온도 규격이 없다 · 색은 파장으로 규정되며 색온도는 백색 LED 에만 쓰는 항목이다

발광강도

최소 63mcd · 표준 100mcd

IF 20mA 기준이고 최대는 160mcd 다 · 순위 R 은 63 ~ 100mcd · S 는 100 ~ 160mcd 다

순방향전압 VF

2.2V (Typ)

IF 20mA 기준 표준값이고 최대는 2.7V 다 · 역방향 전류는 VR 5V 에서 최대 10µA 다

순방향전류

20mA

절대 최대 정격이다 · 피크 순방향 전류는 듀티 1/10 · 1kHz 조건에서 100mA 다

시야각(2θ½)

160°

X-Y 방향과 X'-Y' 방향 모두 160° 로 규정돼 있어 넓은 각으로 고르게 보인다

칩 재질

AlGaInP

문서 구성 설명에 황색 AlGaInP 칩으로 적혀 있다

렌즈

유백색 확산

문서 구성 설명에 유백색 확산 수지(milky white diffused resin)로 적혀 있다

소비 전력은 54mW 다 역방향 전압 정격은 5V 다 동작 온도는 -40 ~ +85℃ 다 보관 온도는 -40 ~ +100℃ 다 절대 최대 정격은 순간이라도 넘으면 안 되는 한계값이다

패키지

1608

문서 특징란 기준 몸통은 1.6 × 0.8 × 0.55mm 이고 상면 발광형이다 · 극성은 캐소드 표시로 구분한다표면실장 부품이고 테이핑 코드 T86 으로 릴당 3,000개씩 감겨 나온다 · 흡습 등급은 Level 3 이다

스위치 백라이트와 표시등 · 기능 표시용으로 소개된 품번입니다. 개당 무게는 약 0.0013g 이고 문서에 신뢰성 시험 결과표가 함께 실려 있습니다. 연결 문서는 2025년 3월 개정판(Rev.008)입니다. 리플로 납땜 온도 곡선과 개봉 후 보관 조건은 문서의 취급 주의 항목을 그대로 따르십시오.
