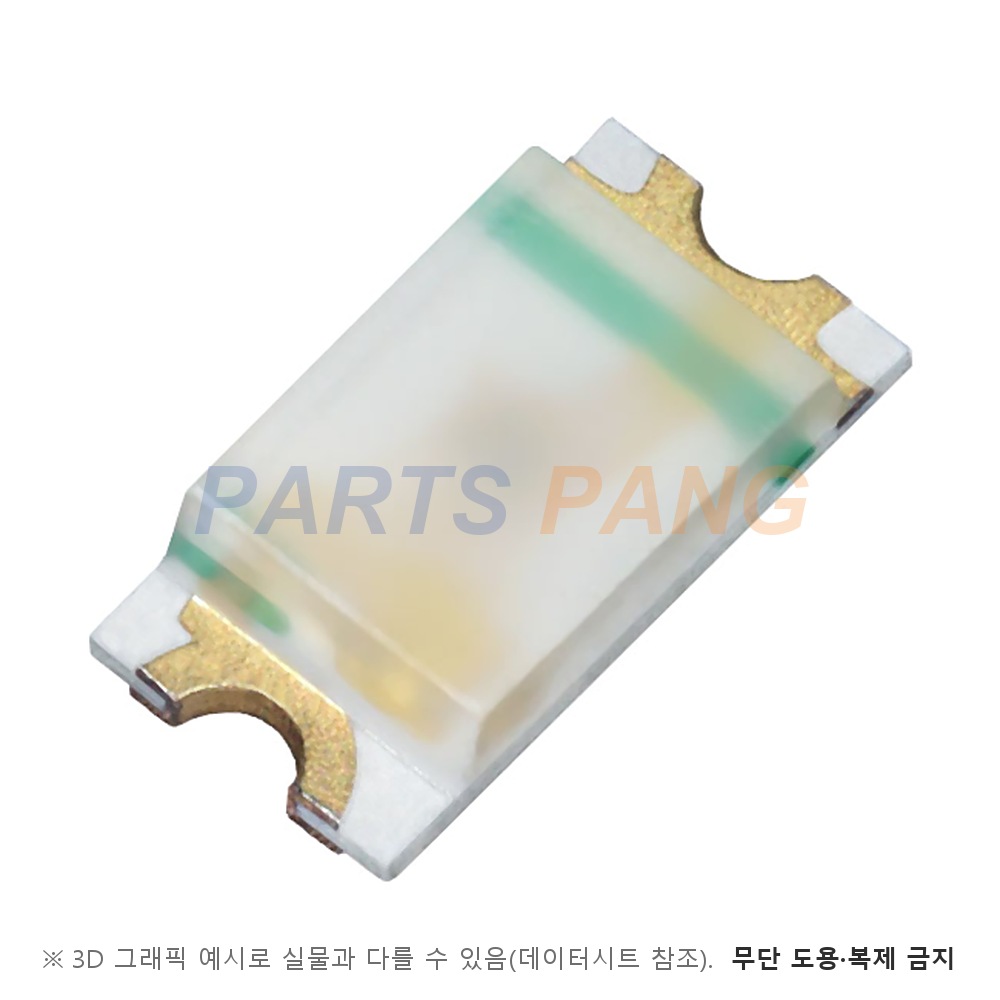

SML-E12P8WT86 은 ROHM 의 1608 사이즈 박형 녹색 칩 LED (두께 0.36mm) 입니다. 두께 0.36mm 의 박형 1608 외형에 녹색 AlGaInP 칩을 유백색 확산 수지로 담은 칩 LED 입니다. 광도 순위별 표시 품번이 J · K · L · M 네 가지로 따로 있고 이 품번은 순위를 붙이지 않은 기본 품번입니다. 흡습 등급은 Level 3 입니다. 극성은 몸통의 캐소드 표시로 구분하며 실장 방향은 테이핑 코드로 정해집니다.

주파장(λd)

560nm (Typ)

IF 20mA 기준 표준값이고 범위는 557 ~ 563nm · 측정 공차는 ±1nm 다

색온도 CCT

해당 없음

단색을 내는 LED 라 색온도 규격이 없다 · 색은 파장으로 규정되며 색온도는 백색 LED 에만 쓰는 항목이다

발광강도

최소 2.5mcd · 표준 6.3mcd

IF 20mA 기준이고 최대는 16mcd 다 · 순위는 J 2.5 ~ 4.0mcd 부터 M 10 ~ 16mcd 까지다

순방향전압 VF

2.2V (Typ)

IF 20mA 기준이고 최대는 2.7V 다 · 역방향 전류는 VR 5V 에서 최대 10µA 다

순방향전류

20mA

절대 최대 정격이다 · 피크 순방향 전류는 듀티 1/10 · 1kHz 조건에서 100mA 다

시야각(2θ½)

데이터시트에 수치 없음

지향 특성 그래프만 실려 있고 반치각 수치는 규정돼 있지 않다 · 그래프로 보면 넓은 각으로 퍼진다 · 시야각이 설계 조건이면 제조사에 수치를 따로 요청한다

칩 재질

AlGaInP

문서 구성 설명에 녹색 AlGaInP 칩으로 적혀 있다

렌즈

유백색 확산

문서 구성 설명에 유백색 확산 수지(milky white diffused resin)로 적혀 있다

소비 전력은 54mW 다 역방향 전압 정격은 5V 다 동작 온도는 -40 ~ +85℃ 다 보관 온도는 -40 ~ +100℃ 다 절대 최대 정격은 순간이라도 넘으면 안 되는 한계값이다

패키지

1608

외형 도면 기준 몸통은 1.6mm × 0.8mm · 두께 0.36mm 다 · 극성은 캐소드 표시로 구분한다표면실장 부품이고 테이핑 코드 T86 으로 릴당 5,000개씩 감겨 나온다 · 흡습 등급은 Level 3 이다

개당 무게는 약 0.0007g 이고 문서에 신뢰성 시험 결과표가 함께 실려 있습니다. 반치각 수치 대신 지향 특성 그래프가 실려 있습니다. 연결 문서는 이 계열의 개별 규격서 신판입니다. 리플로 납땜 온도 곡선과 개봉 후 보관 조건은 문서의 취급 주의 항목을 그대로 따르십시오.
