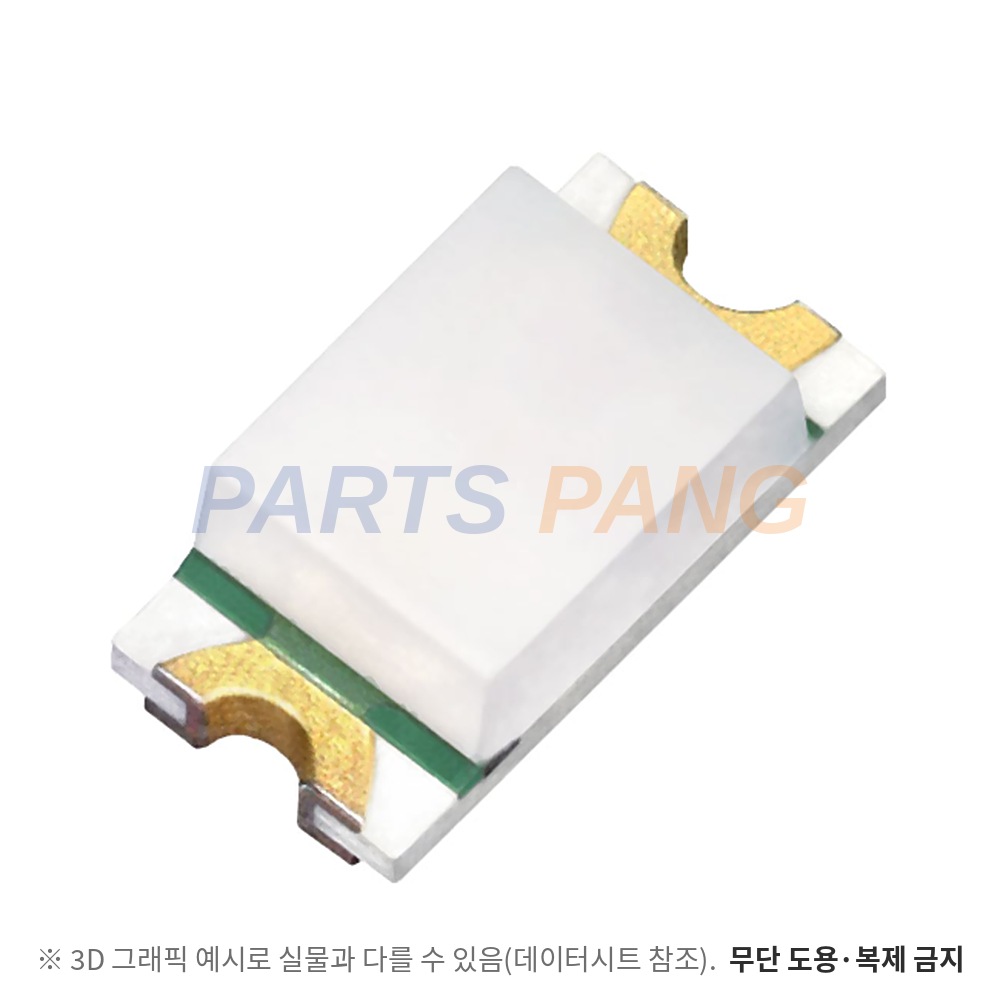

SML-D14MWT86A 는 ROHM 의 1608 사이즈 황록색 칩 LED 입니다. 몰드형 단색 탑뷰 품번이며 칩은 AlGaInP · 수지는 유백색 확산형입니다. IF 20mA 에서 주파장 571nm · 발광강도 표준 60.0mcd · 순방향 전압 표준 2.1V 이고 시야각은 160° 로 넓습니다. 스위치 백라이트 · 표시등 · 기능 표시 용도로 안내합니다.

주파장(λd)

571nm (Typ)

IF 20mA 기준이고 범위는 568 ~ 574nm · 측정 공차는 ±1nm 다

색온도 CCT

해당 없음

단색 LED 라 색온도 규격이 없고 색은 주파장으로 규정된다

발광강도

최소 35.5mcd · 표준 60.0mcd

IF 20mA 기준이고 최대는 90.0mcd 다 · 광도 순위는 AN 35.5 ~ 45.0 · AP 45.0 ~ 56.0 · AQ 56.0 ~ 71.0 · AR 71.0 ~ 90.0mcd 다

순방향전압 VF

2.1V (Typ)

IF 20mA 기준이고 범위는 1.8 ~ 2.5V · 측정 공차 ±3% 다 · 역방향 전류는 VR 5V 에서 최대 10µA 다

순방향전류

30mA

절대 최대 정격이다 · 피크 순방향 전류는 듀티 1/10 · 1kHz 조건에서 100mA 다

시야각(2θ½)

160°

X-Y 방향과 X'-Y' 방향 모두 160° 로 규정된다

칩 재질

AlGaInP

기판은 유리 에폭시 · 다이 본드는 Ag 페이스트 · 본딩 와이어는 금이다

렌즈

유백색 확산

봉지 수지는 에폭시 수지이고 확산재가 들어 있어 빛이 고르게 퍼진다

소비 전력은 75mW 다 역방향 전압 정격은 5V 다 동작 온도와 보관 온도는 모두 -40 ~ +100℃ 다 접합부 온도 상한은 110℃ 이고 열저항은 접합-납땜점 289℃/W · 접합-주위 602℃/W 다

패키지

1608

몸통은 1.6mm × 0.8mm · 높이 0.55mm 이고 무게는 약 0.0013g 이다표면실장 부품이고 테이핑 코드는 T86 · 습기 민감도는 MSL 3 이다

끝자리 A 까지가 세트 품번이고 광도 순위별 라벨 품번은 AAN · AAP · AAQ · AAR 로 붙습니다. 뒷면 전극으로 납땜하는 구조라 측면 필렛 모양은 보증하지 않습니다. 리플로는 피크 260℃ 이하 · 최대 2회이며 플로 납땜은 보증하지 않습니다. 방습 포장을 연 뒤에는 168시간 안에 실장하고 넘기면 60℃ 에서 12 ~ 24시간 굽습니다. 광도 순위 공차는 ±10% 입니다. 손 납땜은 인두 끝 400℃ 이하 · 3초 이내 1회이고 열은 LED 가 아니라 기판 패턴에 줍니다.
