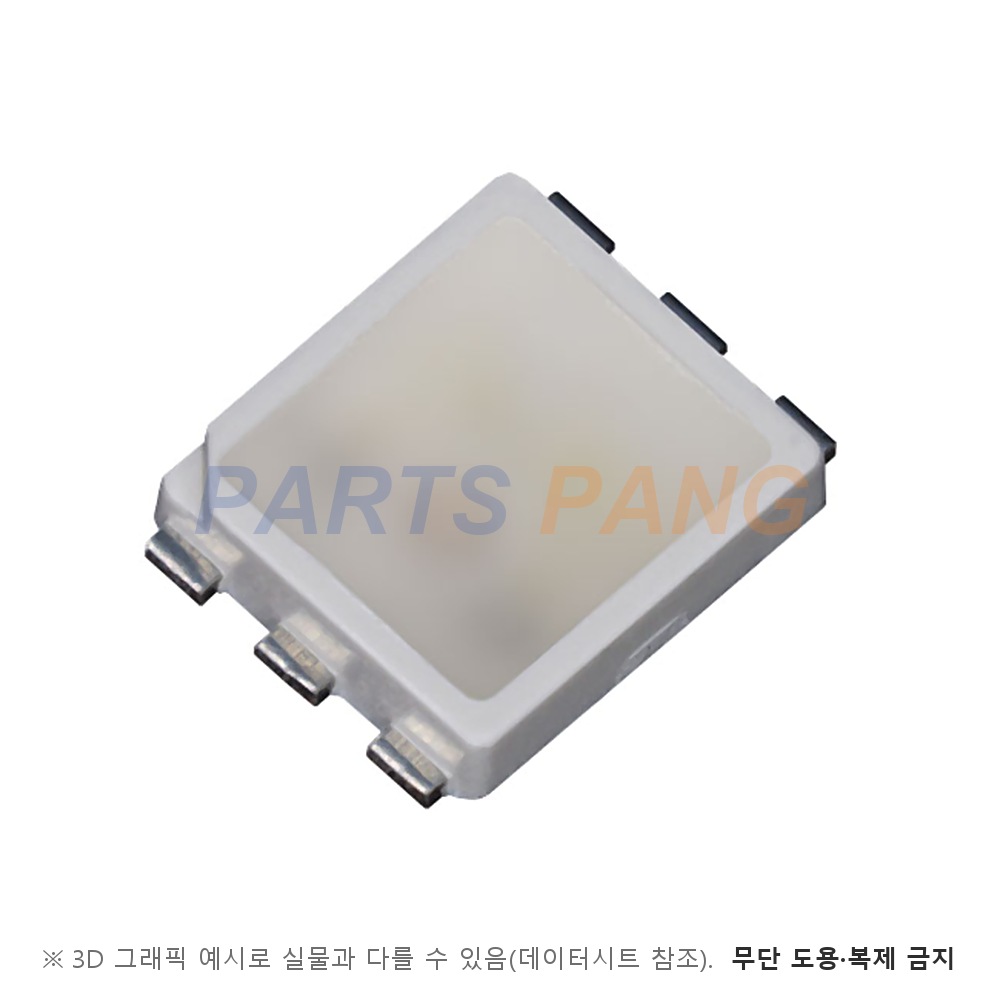

SMLVN6RGB1W1 은 ROHM 의 3528 사이즈 박형 RGB 3색 칩 LED (에폭시 수지) 입니다. 적 · 녹 · 청 세 칩을 두께 0.6mm 평판 프레임 3528 외형에 담은 고휘도 3색 칩 LED 입니다. 문서 첫머리에 평판 프레임 구조로 높이를 낮추고 혼색을 개선했다고 적혀 있습니다. 같은 계열에 실리콘 수지 판과 에폭시 수지 판이 있고 이 품번은 에폭시 판입니다. 극성은 몸통 모서리의 애노드 표시로 구분하며 실장 방향은 테이핑 코드로 정해집니다.

주파장(λd)

적 624 · 녹 527 · 청 470nm

IF 20mA 기준 표준값이다 · 범위는 적 619 ~ 629 · 녹 520 ~ 535 · 청 465 ~ 475nm 다

색온도 CCT

해당 없음

세 가지 단색을 내는 LED 라 색온도 규격이 없다 · 혼색 백색은 색도 순위 1 ~ 8 구간으로 따로 관리한다

발광강도

적 700 · 녹 1200 · 청 400mcd

IF 20mA 기준 표준값이다 · 최소는 적 450 · 녹 710 · 청 220mcd 다

순방향전압 VF

적 2.1V · 녹 3.3V · 청 3.3V

IF 20mA 기준 표준값이다 · 역방향 전류는 적색만 VR 5V 에서 최대 10µA 로 규정된다

순방향전류

적 50mA · 녹 40mA · 청 40mA

절대 최대 정격이다 · 피크 순방향 전류는 듀티 1/20 이하 · 펄스 폭 1ms 이하에서 100mA 다

시야각(2θ½)

데이터시트에 수치 없음

지향 특성 그래프만 실려 있고 반치각 수치는 규정돼 있지 않다 · 그래프로 보면 넓은 각으로 퍼진다 · 시야각이 설계 조건이면 제조사에 수치를 따로 요청한다

칩 재질

AlGaInP · InGaN

적색 칩은 AlGaInP 이고 녹색과 청색 칩은 InGaN 이다

렌즈

에폭시 수지

품번의 수지 코드 W 에 해당한다 · 같은 계열의 수지 코드 U 는 실리콘 판이다

소비 전력은 400mW 다 역방향 전압 정격은 적색만 5V 이고 녹색과 청색은 규정이 없다 동작 온도는 -40 ~ +85℃ 다 보관 온도는 -40 ~ +100℃ 다 절대 최대 정격은 순간이라도 넘으면 안 되는 한계값이다

패키지

3528

인치 코드는 1411 이고 몸통은 3.5mm × 2.8mm · 두께 0.6mm 다 · 단자는 여섯 개다 · 극성은 몸통 모서리의 애노드 표시로 구분한다표면실장 부품이고 테이핑 코드 1 로 릴당 1,000개씩 감겨 나온다 · 흡습 등급은 Level 3 이다

광도 순위는 세 색을 동시에 켜 백색을 만들 때의 혼색 광도로 나뉘고 색별 값은 참고값입니다. 이 품번은 광도와 색도 순위를 지정하지 않은 기본 품번이며 반치각 수치 대신 지향 특성 그래프가 실려 있습니다. IPC/JEDEC J-STD-033 기준으로 방습 포장합니다. 리플로 납땜 온도 곡선과 개봉 후 보관 조건은 문서의 취급 주의 항목을 그대로 따르십시오.
