SMLZN4BGTT86A 은 ROHM 의 3528 사이즈 PLCC2 고휘도 청색 LED 입니다. PLCC2 패키지의 3528 외형 SML-Z14x/ZN4x 계열 가운데 ZN 외형 청색 품번으로 InGaN 칩을 투명 무색 수지에 담았습니다. 같은 계열에 적 · 주황 · 황 · 황록 · 녹 · 청 · 백색 판이 있습니다. 흡습 등급은 Level 3 입니다. 극성은 몸통의 캐소드 표시로 구분하며 실장 방향은 테이핑 코드로 정해집니다.

주파장(λd)

470nm (Typ)

IF 20mA 기준 표준값이고 범위는 464 ~ 476nm · 측정 공차는 ±1nm 다

색온도 CCT

해당 없음

단색을 내는 LED 라 색온도 규격이 없다 · 색은 파장으로 규정되며 색온도는 백색 LED 에만 쓰는 항목이다

발광강도

최소 140mcd · 표준 300mcd

IF 20mA 기준이다 · 순위는 S1 90 ~ 110mcd 부터 Z2 2800 ~ 3600mcd 까지 나뉜다

순방향전압 VF

3.3V (Typ)

IF 20mA 기준 표준값이다 · 역방향 전류는 규정돼 있지 않다

순방향전류

30mA

절대 최대 정격이다 · 피크 순방향 전류는 듀티 1/10 · 1kHz 조건에서 100mA 다

시야각(2θ½)

데이터시트에 수치 없음

지향 특성 그래프만 실려 있고 반치각 수치는 규정돼 있지 않다 · 그래프로 보면 넓은 각으로 퍼진다 · 시야각이 설계 조건이면 제조사에 수치를 따로 요청한다

칩 재질

InGaN

같은 계열의 녹 · 청 · 백색 판이 InGaN 칩을 쓴다

렌즈

투명 무색

품번의 수지 색 코드 T 에 해당한다 · 취급 주의 항목에 봉지 수지가 실리콘이라 윗면이 무르다고 적혀 있다

소비 전력은 114mW 다 역방향 전압 정격은 규정돼 있지 않다 동작 온도는 -40 ~ +85℃ 다 보관 온도는 -40 ~ +100℃ 다 절대 최대 정격은 순간이라도 넘으면 안 되는 한계값이다

패키지

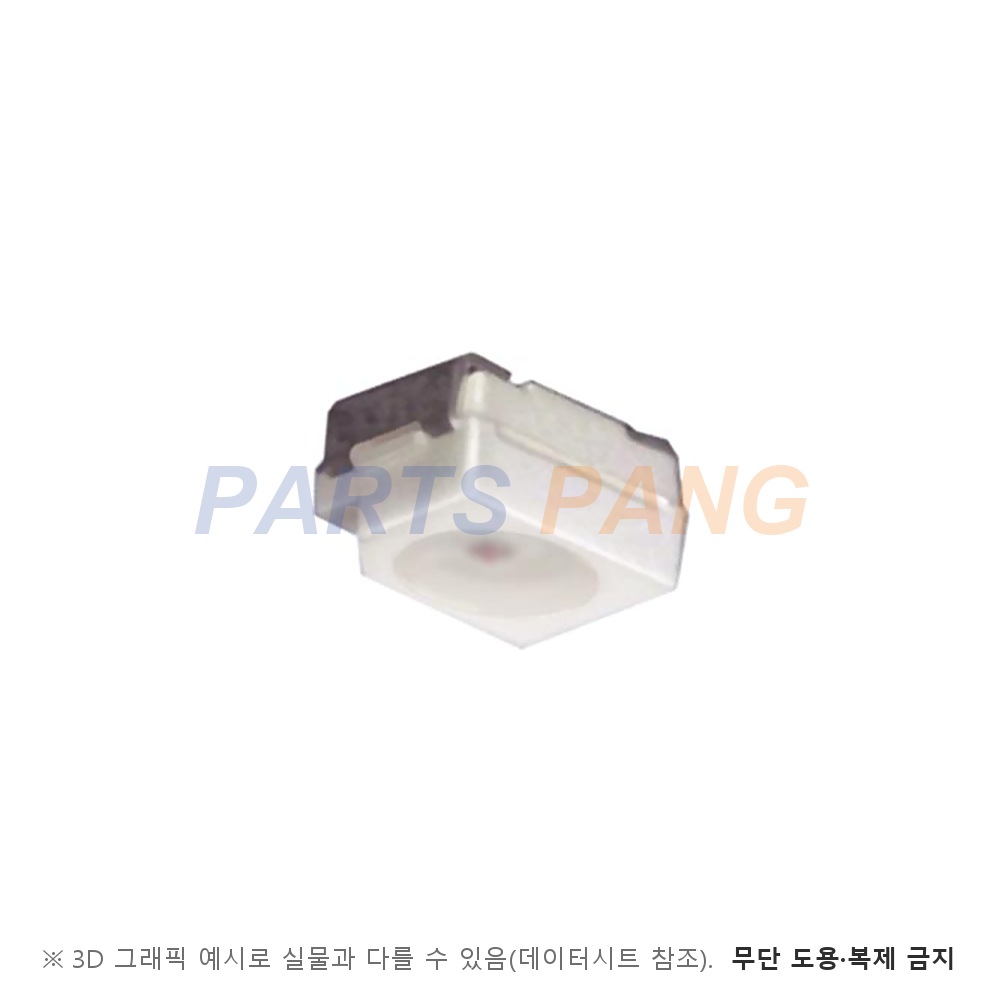

PLCC2 3528

인치 코드는 1411 이고 몸통은 3.5mm × 2.8mm · 두께 1.9mm 다 · 극성은 몸통의 캐소드 표시로 구분한다표면실장 부품이고 테이핑 코드 T86 으로 릴당 2,000개씩 감겨 나온다 · 흡습 등급은 Level 3 이다

SML-Z14x/ZN4x 계열은 20mA 와 50mA 보증 규격을 함께 갖춘 고휘도 계열입니다. 이 품번은 20mA 규격 청색 판이며 광도 순위를 지정하지 않은 기본 품번입니다. 반치각 수치 대신 지향 특성 그래프가 실려 있습니다. 리플로 납땜 온도 곡선과 개봉 후 보관 조건은 문서의 취급 주의 항목을 그대로 따르십시오.
