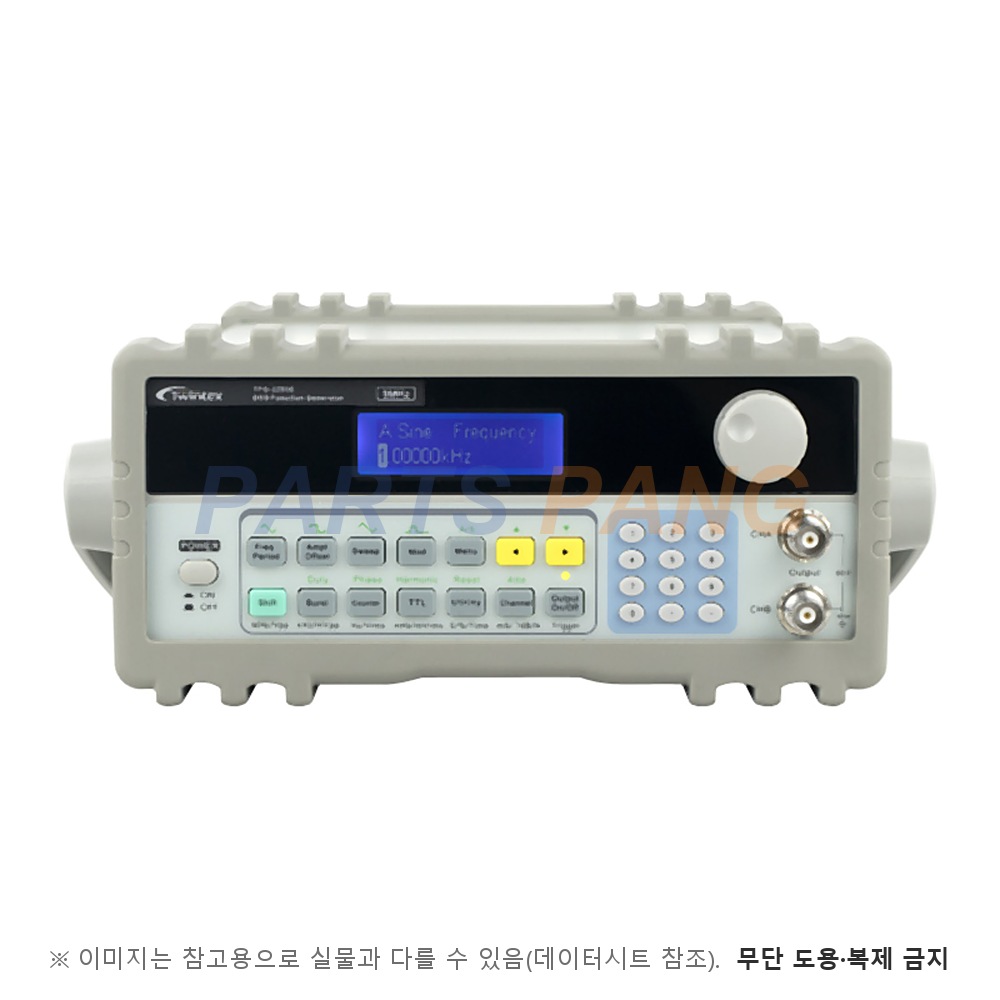

TFG-3205E 함수발생기

DDS 함수발생기/최대 5MHz (사인)/2채널/100MSa/s/8비트/1024 points/2mVpp~20Vpp/200MHz 주파수 카운터/모노 LCD

상품코드: TFG-3205E_TWX
제조사: TWINTEX
배송정보: 발주출고발주 후 보통 3~7일 내 출고 (영업일 기준)발주출고 상품의 출고일은 제품과 제조사·유통사 재고, 수입·통관 일정에 따라 달라질 수 있습니다. 늦어지는 것이 확인되면 1영업일 안에 새 출고 예정일을 안내드리며, 이 경우에는 무료로 취소하실 수 있습니다. 발주출고 상품은 주문 확인 후 공급사 발주가 진행되므로, 그 밖의 단순 변심에 의한 주문취소·반품은 발주 진행 이후 제한될 수 있습니다.
문서: TFG3200E 시리즈 카탈로그TWINTEX 공식 사이트에서 받으실 수 있습니다
필요한 자료가 없나요? 자료 요청

판매가 (VAT 별도/포함)744,800원(819,280원)

합계 744,800원 (VAT포함 819,280원)

744,800원

세금계산서 발행(무통장입금)·안전 거래

상세 정보

개요

이 TFG-3205E은 Twintex TFG3200E 계열의 2채널 DDS 함수발생기입니다. DDS 방식으로 사인파를 최대 5MHz까지 내며 FM·FSK·ASK·PSK 변조와 스윕·버스트, 200MHz 주파수 카운터를 갖춰 교육·연구·생산 시험용 신호원으로 쓰입니다.

주요 사양

최대 주파수: 5MHz; 사인 1µHz부터 · 구형파 5MHz · 기타 1MHz
채널 수: 2; CHA 주 출력 · CHB 보조 출력
샘플링 속도: 100MSa/s; CHB 12.5MSa/s
파형 메모리: 1024 points
수직 분해능: 8 bits
출력 진폭: 2mVpp ~ 20Vpp; 개방 회로 · 10MHz 이하
인터페이스: RS-232 (옵션)

기능

출력 파형: 내장 32종
주파수 분해능: 1µHz
주파수 정확도: ±5×10⁻⁵
오프셋 범위: ±10V; 개방 회로 · 감쇠 0dB
출력 임피던스: 50Ω
구형파 상승·하강: ≤35ns; 듀티 1%~99%
변조: FM·FSK·ASK·PSK
스윕: 주파수·진폭, 100ms ~ 900s
버스트: 1 ~ 65000 사이클
TTL 출력: 10mHz ~ 1MHz
주파수 카운터: 1Hz ~ 200MHz; 입력 100mVpp ~ 20Vpp
디스플레이: 모노 LCD

전원·기계

전원: AC 110V/220V ±10%, 50/60Hz; 최대 45VA
크기 (W×H×D): 260 × 110 × 385 mm
무게: 3.5kg
사용 환경: 0~40℃, 80%RH 미만

참고

TFG3200E 계열은 최대 주파수로 TFG-3205E(5MHz)·3210E(10MHz)·3215E(15MHz)·3220E(20MHz)가 갈립니다. 같은 외형의 TFG3600E 계열은 컬러 TFT 화면과 사용자 임의파형 8종, 표준 RS-232를 더한 상위 계열입니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

진폭 표시는 개방 회로 기준입니다

TFG-3205E의 출력 진폭 2mVpp~20Vpp는 개방 회로 값이고 출력 임피던스는 50Ω입니다. 50Ω 부하를 물리면 실제 진폭이 절반이 되니 설정값을 두 배로 보시는 게 맞습니다.

CHB는 보조 채널입니다

CHB는 12.5MSa/s·사인 1MHz·기타 파형 100kHz까지이고 진폭도 50mVpp부터입니다. 두 채널을 같은 성능으로 쓰려는 용도라면 이 차이를 먼저 확인하시기 바랍니다.

PC 제어는 옵션입니다

이 계열은 RS-232가 옵션입니다. 자동 시험에 물리실 계획이면 구매 때 RS-232 인터페이스를 함께 챙기셔야 합니다.
