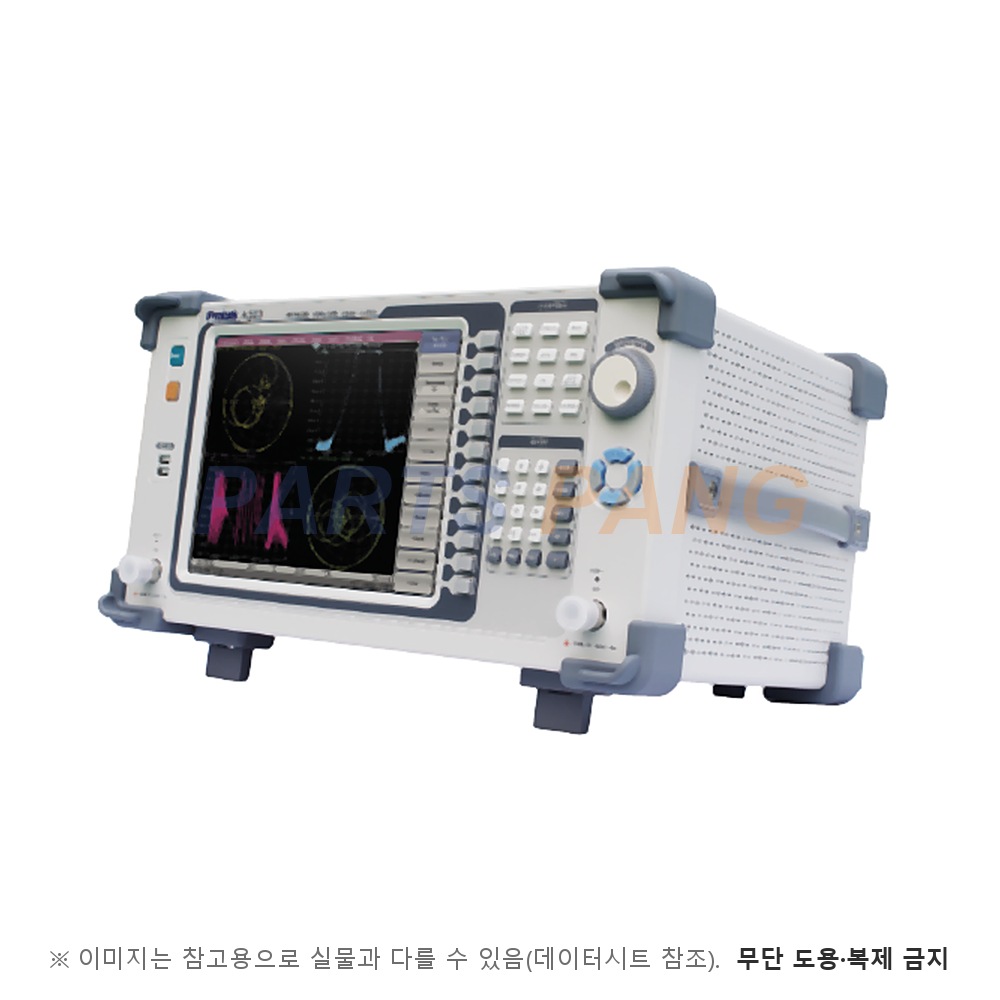

A333 네트워크 분석기

벡터 네트워크 분석기/300kHz~3.2GHz/2포트 N형/테스트포인트 최대 200,001/출력 -55~+10dBm/수신부 잡음 -120dBm/벤치형

상품코드: A333_PRK
제조사: Protek
배송정보: 발주출고발주 후 보통 3~7일 내 출고 (영업일 기준)발주출고 상품의 출고일은 제품과 제조사·유통사 재고, 수입·통관 일정에 따라 달라질 수 있습니다. 늦어지는 것이 확인되면 1영업일 안에 새 출고 예정일을 안내드리며, 이 경우에는 무료로 취소하실 수 있습니다. 발주출고 상품은 주문 확인 후 공급사 발주가 진행되므로, 그 밖의 단순 변심에 의한 주문취소·반품은 발주 진행 이후 제한될 수 있습니다.
문서: A333 데이터시트 (Protek)Protek 공식 사이트에서 받으실 수 있습니다
필요한 자료가 없나요? 자료 요청

판매가 (VAT 별도/포함)19,110,000원(21,021,000원)

합계 19,110,000원 (VAT포함 21,021,000원)

19,110,000원

세금계산서 발행(무통장입금)·안전 거래

상세 정보

개요

이 A333은 300kHz~3.2GHz를 다루는 2포트 벡터 네트워크 분석기입니다. 필터·안테나·케이블 같은 RF 부품의 전송·반사 특성을 크기와 위상으로 측정합니다.

주요 사양

종류: 벡터 네트워크 분석기
주파수 범위: 300kHz ~ 3.2GHz
포트 수: 2
형태: 벤치형
주파수 분해능: 1Hz
CW 주파수 정확도: ±5×10⁻⁶
임피던스: 50Ω
입력 포트: N-Type Female

측정 성능

테스트포인트 수: 1 ~ 200,001
측정 시간: 125µs / 포인트
출력 파워: -55dBm ~ +10dBm; 정확도 ±1.0dB
전송 측정 정확도: 0.1dB / 1°; -50dB ~ +5dB 구간 · 10Hz 대역폭 기준
반사 측정 정확도: 0.4dB / 3°; -15dB ~ 0dB 구간
수신부 잡음 수준: -120dBm; IF bandwidth 10Hz
추적 노이즈: 0.001dB rms; IF bandwidth 3kHz
미보정 지향성: 25dB
고조파 왜곡: -30dBc
비고조파 스퓨리어스: -30dBc
전송 정확도(저레벨): 1.0dB / 6°; -90dB ~ -70dB 구간
반사 정확도(저레벨): 3.0dB / 20°; -35dB ~ -25dB 구간

전원·기계

사용 전원: 100~240VAC 50/60Hz
소비전력: 50W
크기: 320 × 439 × 238 mm; L × W × H
무게: 10.05kg

참고

같은 외형의 A338이 8GHz·최대 500,001포인트로 올라간 상위 모델입니다. 공식 자료실에 데이터시트와 사용설명서가 함께 있습니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

측정 정확도는 레벨 구간별로 다릅니다

전송 측정은 -50~+5dB 구간에서 0.1dB/1°지만 -90~-70dB 구간에서는 1.0dB/6°로 넓어집니다. 감쇠가 큰 필터의 저지대역을 볼 때 이 차이를 감안하시는 게 좋습니다.

미보정 지향성 25dB

보정 전 지향성이 25dB라 반사 측정은 교정을 하고 보셔야 의미가 있습니다. 측정 케이블 끝에서 교정하시길 권합니다.

포트 입력 레벨

출력 파워 최대가 +10dBm입니다. 증폭기 출력처럼 큰 신호를 직접 물리기 전에 감쇠기를 넣어 포트를 보호하시는 게 안전합니다.
