이 ZPH-ANR4는 R&S Cable Rider ZPH 1포트 모델(.02)에 4 GHz 주파수 확장(ZPH-B4)과 GPS 수신기(ZPH-B10)를 묶은 번들입니다. 기지국·안테나 설비 설치와 유지보수에서 반사, 케이블 손실, 고장점 거리(DTF)를 현장에서 확인하는 데 쓰입니다.

종류

케이블·안테나 분석기

주파수 범위

2 MHz ~ 4 GHz

포트 수

2

N형 암 커넥터, 50 Ω, 반사 측정은 1포트

형태

핸드헬드

인터페이스

LAN, USB mini B, USB A ×2

SCPI 원격 제어

측정 항목

반사 S11, 1포트 케이블 손실, DTF

출력 전력

-10 dBm (nom.)

측정 포인트

101 ~ 2501

측정 속도

0.3 ms/포인트

보정 방향성

>42 dB (nom.)

ZN-Z103 보정 유닛 사용 시, 2 MHz~4 GHz

반사 결과 형식

크기, SWR, 스미스 차트, 위상

DTF 결과 형식

반사 손실, SWR

최대 케이블 길이

1500 m (nom.)

케이블 손실에 따라 다름

GPS

위도·경도·고도 표시

측정 마법사

InstrumentView로 순서·보고서 구성

최대 입력 (CW)

포트 1 30 dBm, 포트 2 23 dBm

DC 50 V

배터리 사용 시간

9시간

소비 전력

8 W (meas.)

화면 해상도

800 × 480 (WVGA)

크기 (W×H×D)

202 × 294 × 76 mm

무게

2.5 kg

동작 온도

-10 ~ +55℃

보호 등급

IP51

ZPH-FOX4는 2포트 콤비 모델(.12) 번들로 투과(S21) 측정과 DC 바이어스 출력이 더해집니다. ANR4의 1포트 모델은 스펙트럼 분석(ZPH-K1)을 쓸 수 없고, 보정 유닛 ZN-Z103은 번들 구성에 들어 있지 않습니다.

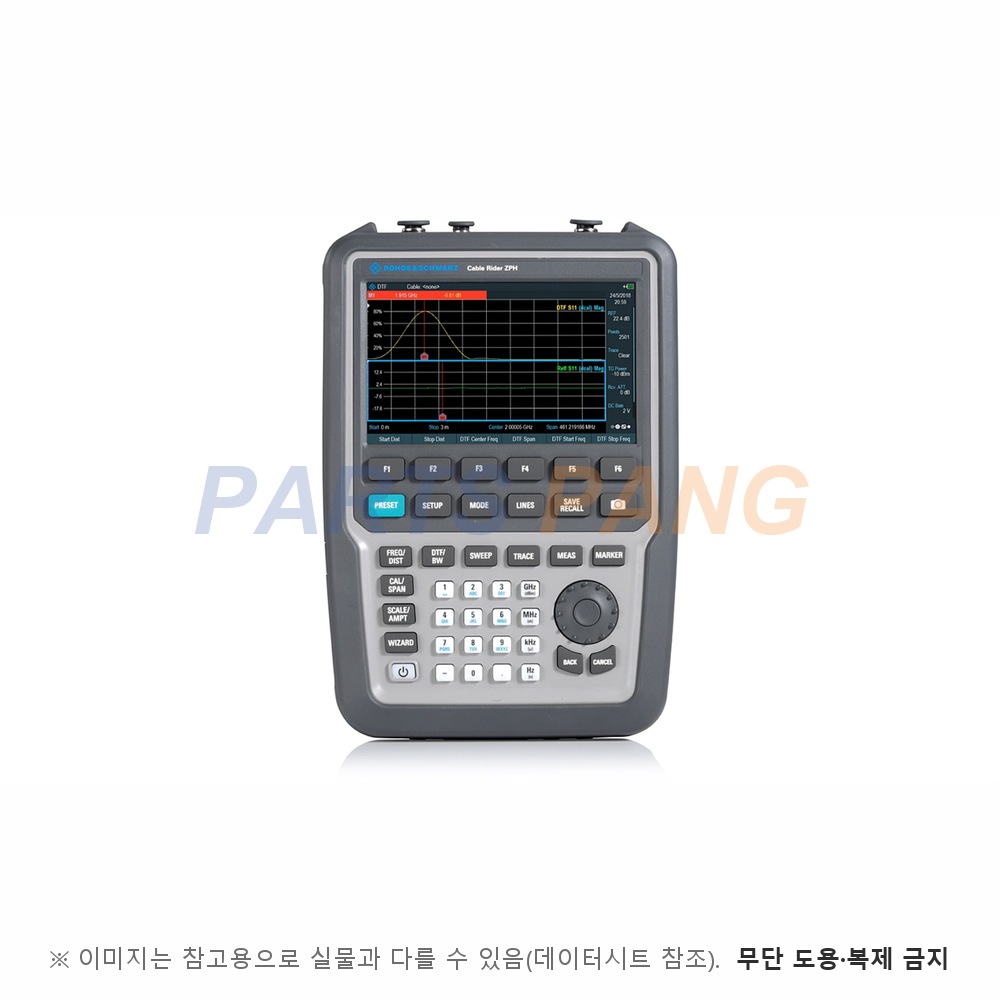

대표 사진은 같은 외형의 Cable 사진입니다.
