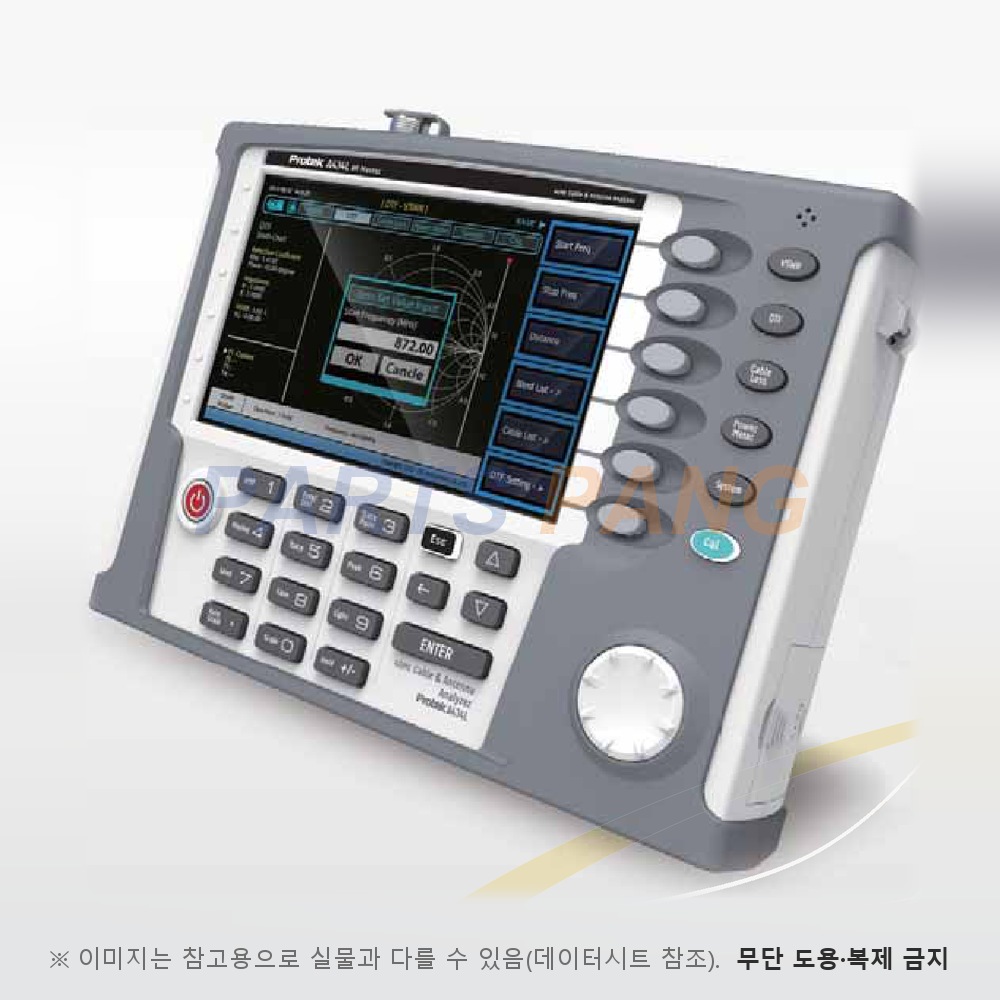

A434L 케이블 안테나 분석기

케이블/안테나 분석기/5MHz~4GHz/VSWR 1~65/반사손실 0~-60dB/DTF 최대 1,250m/1포트 N형/휴대형/Li-Ion 배터리 4시간

상품코드: A434L_PRK
제조사: Protek
배송정보: 발주출고발주 후 보통 3~7일 내 출고 (영업일 기준)발주출고 상품의 출고일은 제품과 제조사·유통사 재고, 수입·통관 일정에 따라 달라질 수 있습니다. 늦어지는 것이 확인되면 1영업일 안에 새 출고 예정일을 안내드리며, 이 경우에는 무료로 취소하실 수 있습니다. 발주출고 상품은 주문 확인 후 공급사 발주가 진행되므로, 그 밖의 단순 변심에 의한 주문취소·반품은 발주 진행 이후 제한될 수 있습니다.
문서: A434L 데이터시트 (Protek)Protek 공식 사이트에서 받으실 수 있습니다
필요한 자료가 없나요? 자료 요청

판매가 (VAT 별도/포함)6,125,000원(6,737,500원)

합계 6,125,000원 (VAT포함 6,737,500원)

6,125,000원

세금계산서 발행(무통장입금)·안전 거래

상세 정보

개요

이 A434L은 5MHz~4GHz 범위의 휴대형 케이블·안테나 분석기입니다. 기지국·안테나 설치 현장에서 VSWR·반사손실·케이블 손실을 재고 거리 기반 고장점(DTF) 위치를 찾는 데 쓰입니다.

주요 사양

종류: 케이블·안테나 분석기
주파수 범위: 5MHz ~ 4GHz
포트 수: 1
형태: 휴대형
인터페이스: USB
주파수 정확도: ±3ppm 이내
주파수 분해능: 10kHz
테스트 포트: N Female

측정 성능

데이터 포인트 수: 126·251·501·1001·2001
반사손실 범위: 0 ~ -60dB
VSWR 범위: 1 ~ 65
케이블 손실 범위: 0 ~ -30dB; 0.01dB 분해능
DTF 거리 범위: 0 ~ 1,250m
스캔 속도: 1ms / 포인트 이내
간섭 내성: +10dBm (On-Frequency); On-Channel +20dBm
최대 입력: +25dBm; 손상 레벨

전원·기계

배터리: Li-Ion 12Vdc 7,600mAh; 완충 후 약 4시간 사용
장비 전원: 12Vdc 3.5A
크기: 260 × 193 × 67 mm
무게: 2.45kg 이내; 배터리 포함
동작 온도: 0 ~ +50℃
보관 온도: -40 ~ +80℃
습도: 95%RH 비응결
보호 등급: IPX0
저장: 내부 512MB 이상·USB 외부; 측정 곡선·화면·설정 저장
표시 모드: Single·Dual

참고

평균 전력 센서를 쓰는 전력계 기능(20MHz~3.8GHz)은 옵션입니다. 구형 A434의 후속 모델입니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

최대 입력 +25dBm은 손상 레벨입니다

+25dBm은 측정 가능한 값이 아니라 포트가 손상되는 레벨입니다. 송신 중인 안테나 라인에 물릴 때는 송신을 끄거나 감쇠기를 넣으시는 게 안전합니다.

DTF 거리와 포인트 수

DTF 거리 범위는 최대 1,250m지만 거리 분해능은 데이터 포인트 수에 달려 있습니다. 긴 급전선에서 고장점을 좁힐 때는 2001포인트로 올려 보시길 권합니다.

배터리 운용

완충 후 사용 시간이 약 4시간입니다. 하루 종일 현장 작업이면 12Vdc 어댑터나 예비 배터리를 함께 챙기시는 게 좋습니다.
