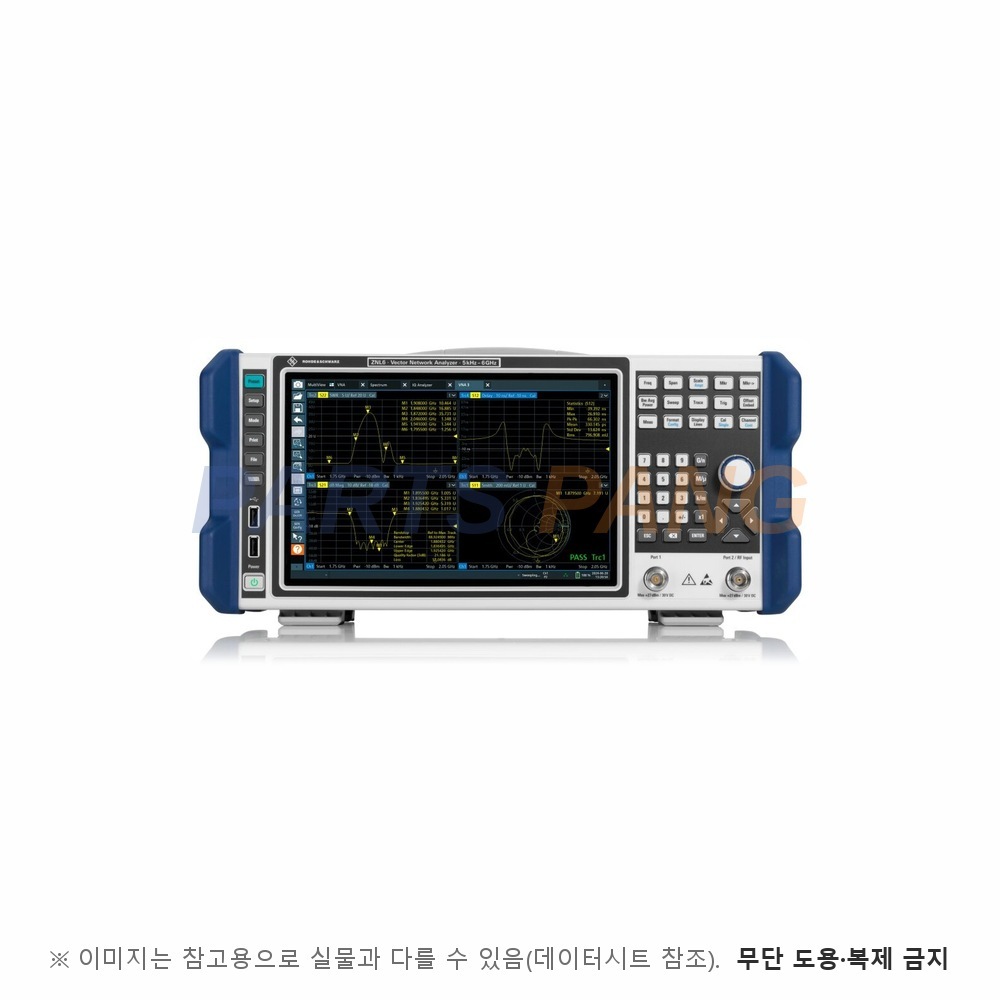

이 ZNL6-COM은 R&S ZNL6 벡터 네트워크 분석기(5 kHz ~ 6 GHz)에 스펙트럼 분석(ZNL6-B1), 출력 확장(ZNL6-B22), ZN-Z135 교정 키트를 묶은 번들입니다. 네트워크 분석과 스펙트럼 분석을 한 대로 처리하는 RF 개발·생산용 구성입니다.

종류

벡터 네트워크 분석기

주파수 범위

5 kHz ~ 6 GHz

포트 수

2

N형 암 커넥터, 50 Ω

분해능 대역폭 RBW

1 Hz ~ 10 MHz

스펙트럼 분석(B1), FFT 1 Hz~50 kHz

표시 평균 잡음 DANL

<-140 dBm

스펙트럼 분석(B1), 5 MHz~4.5 GHz, typ. -150 dBm

형태

벤치탑

인터페이스

LAN, USB

1000BASE-T, USB 2.0 ×2·3.0 ×2

동적 범위

>120 dB

50 MHz~4.5 GHz, 측정 대역폭 10 Hz, typ. 130 dB

출력 전력 범위

-40 ~ 0 dBm

50 kHz 이상, B22 장착, typ. 최대 +3 dBm

측정 대역폭

1 Hz ~ 500 kHz

측정 포인트

1 ~ 100,001

스펙트럼 분석

5 kHz ~ 6 GHz (B1)

교정 키트

ZN-Z135 포함

입력 손상 레벨

+27 dBm, DC 30 V

전원

AC 100 ~ 240 V, 50 ~ 60 Hz

소비 전력

90 W (nom.)

최대 300 W

디스플레이

10.1인치 1280 × 800 터치

크기 (W×H×D)

408 × 186 × 235 mm

무게

6 kg

옵션 제외 기준

동작 온도

+5 ~ +40℃

같은 사양서의 ZNL3(3 GHz)·ZNL4(4.5 GHz)·ZNL14(14 GHz)·ZNL20(20 GHz)과 주파수 범위로 갈립니다. B22가 없으면 출력 범위는 -10 ~ 0 dBm입니다.
