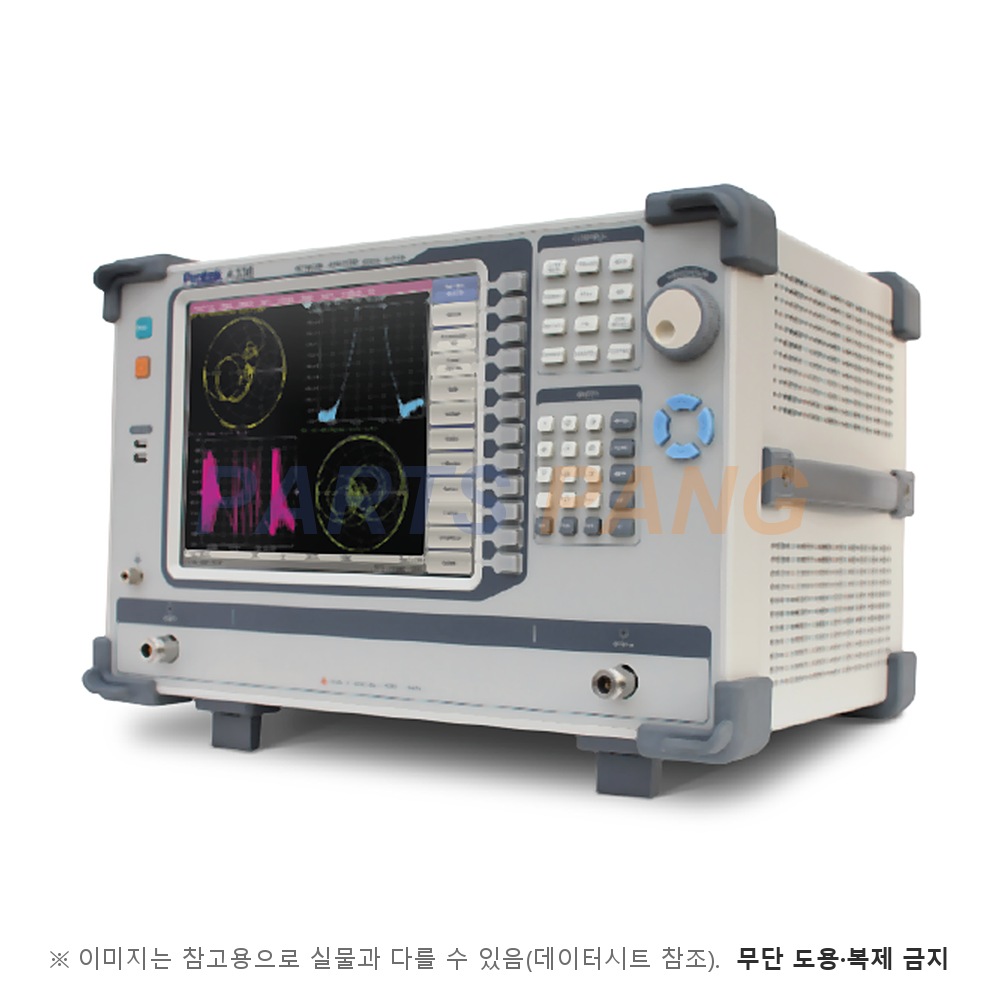

A338 네트워크 분석기

벡터 네트워크 분석기/300kHz~8GHz/2포트 N형/테스트포인트 최대 500,001/IF 대역폭 1Hz~30kHz/수신부 잡음 -125dBm/벤치형

상품코드: A338_PRK
제조사: Protek
배송정보: 발주출고발주 후 보통 3~7일 내 출고 (영업일 기준)발주출고 상품의 출고일은 제품과 제조사·유통사 재고, 수입·통관 일정에 따라 달라질 수 있습니다. 늦어지는 것이 확인되면 1영업일 안에 새 출고 예정일을 안내드리며, 이 경우에는 무료로 취소하실 수 있습니다. 발주출고 상품은 주문 확인 후 공급사 발주가 진행되므로, 그 밖의 단순 변심에 의한 주문취소·반품은 발주 진행 이후 제한될 수 있습니다.
문서: A338 데이터시트 (Protek)Protek 공식 사이트에서 받으실 수 있습니다
필요한 자료가 없나요? 자료 요청

판매가 (VAT 별도/포함)28,910,000원(31,801,000원)

합계 28,910,000원 (VAT포함 31,801,000원)

28,910,000원

세금계산서 발행(무통장입금)·안전 거래

상세 정보

개요

이 A338은 300kHz~8GHz를 다루는 2포트 벡터 네트워크 분석기입니다. 6GHz 이상 대역의 RF 부품까지 전송·반사 특성을 크기와 위상으로 측정합니다.

주요 사양

종류: 벡터 네트워크 분석기
주파수 범위: 300kHz ~ 8GHz
포트 수: 2
형태: 벤치형
주파수 분해능: 1Hz
CW 주파수 정확도: ±5×10⁻⁶
임피던스: 50Ω
입력 포트: N-Type Female

측정 성능

테스트포인트 수: 1 ~ 500,001
측정 대역폭: 1Hz ~ 30kHz; 1/1.5/2/3/5/7 단계 설정
측정 시간: 100µs / 포인트
출력 파워: -60dBm ~ +10dBm; 300kHz~6GHz · 6~8GHz 는 +5dBm 까지
출력 파워 정확도: ±1.5dB
전송 측정 정확도: 0.1dB / 1°; -50dB ~ +5dB 구간
반사 측정 정확도: 0.4dB / 3°; -15dB ~ 0dB 구간
수신부 잡음 수준: -125dBm; IF bandwidth 10Hz
추적 노이즈: 0.001dB rms; IF bandwidth 3kHz
미보정 지향성: 18dB
고조파 왜곡: -25dBc
비고조파 스퓨리어스: -30dBc
반사 정확도(저레벨): 3.0dB / 20°; -35dB ~ -25dB 구간

전원·기계

사용 전원: 100~240VAC 50/60Hz
소비전력: 60W
크기: 320 × 439 × 280 mm; L × W × H
무게: 10.65kg

참고

3.2GHz 모델 A333과 같은 계열이며 주파수 상한·포인트 수가 다릅니다. 공식 자료실에는 4포트 변형(A338 4Ports) 자료가 따로 있으며 이 품목은 2포트입니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

6GHz 이상에서는 출력이 +5dBm까지

출력 파워는 6GHz 이하에서 +10dBm, 6~8GHz에서는 +5dBm이 상한입니다. 고주파에서 이득 측정 시 입력 레벨 계획을 이 값으로 세우시길 권합니다.

미보정 지향성 18dB

보정 전 지향성이 18dB로 A333(25dB)보다 낮습니다. 반사 측정은 반드시 교정 후에 보시는 게 안전합니다.

측정 대역폭과 속도

측정 대역폭을 1Hz까지 줄이면 잡음은 낮아지지만 포인트당 시간이 늘어납니다. 포인트 수가 많을 때는 대역폭을 먼저 정하고 스윕하시길 권합니다.
