이 ZPH-FOX4는 R&S Cable Rider ZPH 2포트 콤비 모델(.12)에 4 GHz 주파수 확장(ZPH-B4)을 묶은 번들입니다. 반사·케이블 손실·DTF에 더해 필터·증폭기의 투과(S21) 측정과 포트 2 DC 바이어스 공급까지 한 대로 처리합니다.

종류

케이블·안테나 분석기

주파수 범위

2 MHz ~ 4 GHz

포트 수

2

N형 암 커넥터, 50 Ω

형태

핸드헬드

인터페이스

LAN, USB mini B, USB A ×2

SCPI 원격 제어

측정 항목

반사 S11, 투과 S21, 케이블 손실, DTF

출력 전력

-3 ~ -30 dBm

1 dB 단계 (nom.)

투과 동적 범위

>90 dB (nom.)

20 MHz~1.5 GHz, 2.5~4 GHz는 >60 dB

측정 대역폭

10 Hz ~ 1 MHz

투과 측정 기준, 반사 측정은 10 kHz

측정 포인트

101 ~ 2501

반사 결과 형식

크기, SWR, 스미스 차트, 위상

DTF 결과 형식

반사 손실, SWR

최대 케이블 길이

1500 m (nom.)

DC 바이어스

+2 ~ +32 V, 0.1 V 단계

포트 2 출력, 최대 7 W, 650 mA

게이트 트리거

지연·길이 1 µs ~ 100 s

최대 입력 (CW)

포트 1 30 dBm, 포트 2 23 dBm

DC 50 V

배터리 사용 시간

6.5시간

소비 전력

11 W (meas.)

화면 해상도

800 × 480 (WVGA)

크기 (W×H×D)

202 × 294 × 76 mm

무게

2.5 kg

동작 온도

-10 ~ +55℃

보호 등급

IP51

ZPH-ANR4는 1포트 모델(.02)에 GPS를 더한 번들로, 투과 측정과 DC 바이어스가 없습니다. 보정 유닛 ZN-Z103은 이 번들 구성에 들어 있지 않습니다.

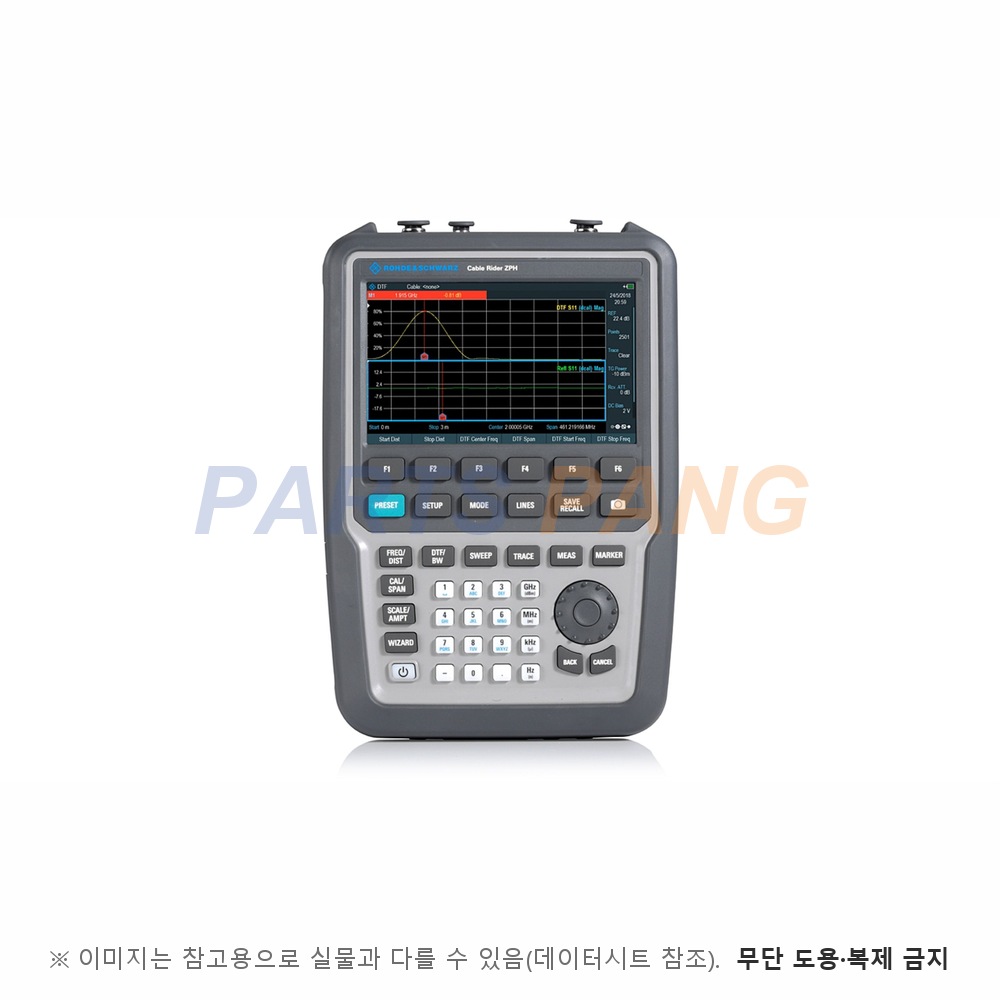

대표 사진은 같은 외형의 Cable 사진입니다.
