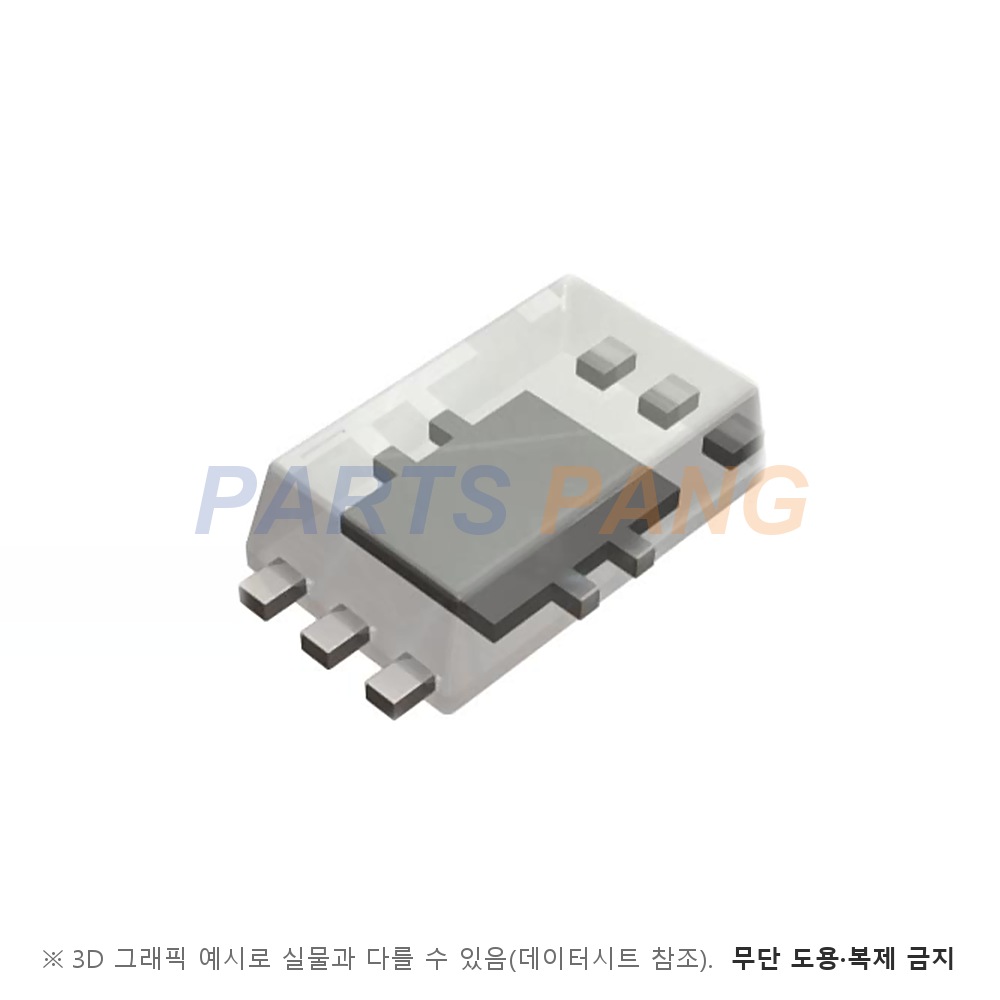

BH1750FVI-TR 은 ROHM 의 I2C 디지털 16비트 출력 주변광 센서 IC 입니다. 조도를 16비트 디지털 값으로 바꿔 I2C 버스로 내보내는 사람 눈 감도에 가까운 주변광 센서로 0.5lx 분해능의 H 모드2 를 더해 분해능을 세 가지로 고릅니다. 1 ~ 65535lx 를 재고 적외선 영향이 매우 작으며 50Hz · 60Hz 깜박임 제거 기능과 1.8V 로직 입력을 갖췄습니다. ADDR 단자로 슬레이브 주소 두 가지를 고르고 측정 편차는 ±20% 입니다.

출력 방식

I2C 디지털 출력 (16비트)

f/s 모드 대응이며 SCL 은 최대 400kHz 다 · 슬레이브 주소는 ADDR 하이면 1011100 · 로우면 0100011 이다

측정 범위

1 ~ 65535lx

기본 설정 범위다 · 측정 시간 레지스터 조정으로 H 모드 최소 0.23lx · H 모드2 최소 0.11lx · 최대 100000lx 까지 검출한다

감도

0.83lx/count (H 모드 · MTreg 기본)

H 모드2 는 0.42lx/count 이고 L 모드 공칭 분해능은 4lx 다 · MTreg 31 ~ 254 설정으로 H 모드 1.85 ~ 0.23lx/count 가 된다

피크 감도 파장

560nm

표준값이며 분광 감도는 사람 눈에 가깝다 · 백열등 대 형광등 출력 비는 1000lx 에서 표준 1배다

공급 전압

2.4 ~ 3.6V

VCC 권장 범위이며 표준 3.0V 다 · I2C 기준 전압 DVI 는 1.65V ~ VCC 다

소비 전류

표준 120µA · 최대 190µA

100lx 측정 중 조건이다 · 파워다운 전류는 표준 0.01µA · 최대 1.0µA 다

동작 온도

-40 ~ +85℃

절대 최대 정격표의 동작 온도 범위다보관 온도는 -40 ~ +100℃ 다전원 절대 최대 정격은 4.5V 이고 SDA 싱크 전류 상한은 7mA 다허용 손실은 70mm × 70mm × 1.6mm 유리 에폭시 기판 기준 260mW 이고 25℃ 위로 1℃ 당 3.47mW 씩 줄인다

패키지

WSOF6I

6핀 표면실장 외형이며 몸통은 3.0mm × 1.6mm · 높이 최대 0.75mm 다 · 뒷면 노출 패드는 납땜하지 않는다

실장

표면실장

엠보스 테이프 릴 포장이며 릴당 3000개다 · 품번 끝자리 TR 이 포장 코드다PD 수광 면적은 0.25mm × 0.3mm 다

측정 시간은 H 모드 · H 모드2 표준 120ms(최대 180ms) · L 모드 16ms(최대 24ms)이고 연속 측정과 한 번 측정 뒤 자동 파워다운을 고릅니다. 측정 정확도는 1000lx 에서 0.96 ~ 1.44배 표준 1.2배라 읽은 값을 1.2 로 나눠 lx 로 바꾸며 0lx 출력은 최대 3카운트입니다. 내부 발진기는 표준 320kHz 입니다.
