BH1780GLI-E2 은 ROHM 의 I2C 디지털 출력 주변광 센서 IC 입니다. 사람 눈에 가까운 분광 감도의 포토다이오드와 16비트 A/D 변환기를 한 칩에 넣어 조도 값을 I2C 로 내보내는 디지털 주변광 센서입니다. 휴대폰 LCD 와 키패드 백라이트 밝기 조절용 조도 측정에 알맞고 외부 부품이 필요 없다고 적혀 있습니다. 50Hz · 60Hz 조명 깜빡임을 걸러 내고 적외선 영향이 매우 작으며 백열등 · 형광등 · 할로겐 · 백색 LED · 햇빛 사이 광원 의존성이 작습니다.

출력 방식

I2C 디지털 출력

16비트 조도 값을 2선식 직렬 인터페이스로 낸다 · SCL 은 최대 400kHz 이고 슬레이브 주소는 0101001 로 고정이다

측정 범위

1 ~ 65535 lx

첫 장 특징에 적힌 검출 범위다 · 빛이 없을 때 암 출력은 최대 2카운트다

감도

1 lx/카운트

분해능 행은 따로 없고 조도 환산 예시가 16비트 데이터 값을 그대로 lx 로 읽는다 · 백색 LED 1000 lx 에서 측정값 대 실제 조도 비는 0.8 ~ 1.2배다

피크 감도 파장

데이터시트에 규정 없음

분광 감도는 400 ~ 1100nm 축 그래프로만 실려 있고 사람 눈에 가까운 응답이라고 적혀 있다

공급 전압

2.3 ~ 3.0V

권장 동작 범위이며 표준 2.5V 다 · SCL · SDA 입력 문턱은 하이 최소 1.26V · 로우 최대 0.54V 로 1.8V 논리에 맞춘다

소비 전류

표준 120µA · 최대 200µA

VCC 2.5V · 백색 LED 100 lx 측정 중 기준이다 · 전원 차단 상태는 표준 0.7µA · 최대 2.5µA 다

동작 온도

-40 ~ +85℃

절대 최대 정격표에 실린 동작 온도 범위다 · 전기 특성은 VCC 2.5V · 25℃ 기준이다보관 온도는 -40 ~ +100℃ 다전원 절대 최대 정격은 4.5V 이고 SDA 싱크 전류는 7mA 다허용 손실은 70mm × 70mm × 1.6mm 유리 에폭시 기판 기준 120mW 이고 25℃ 위로 1℃ 당 1.6mW 씩 줄인다

패키지

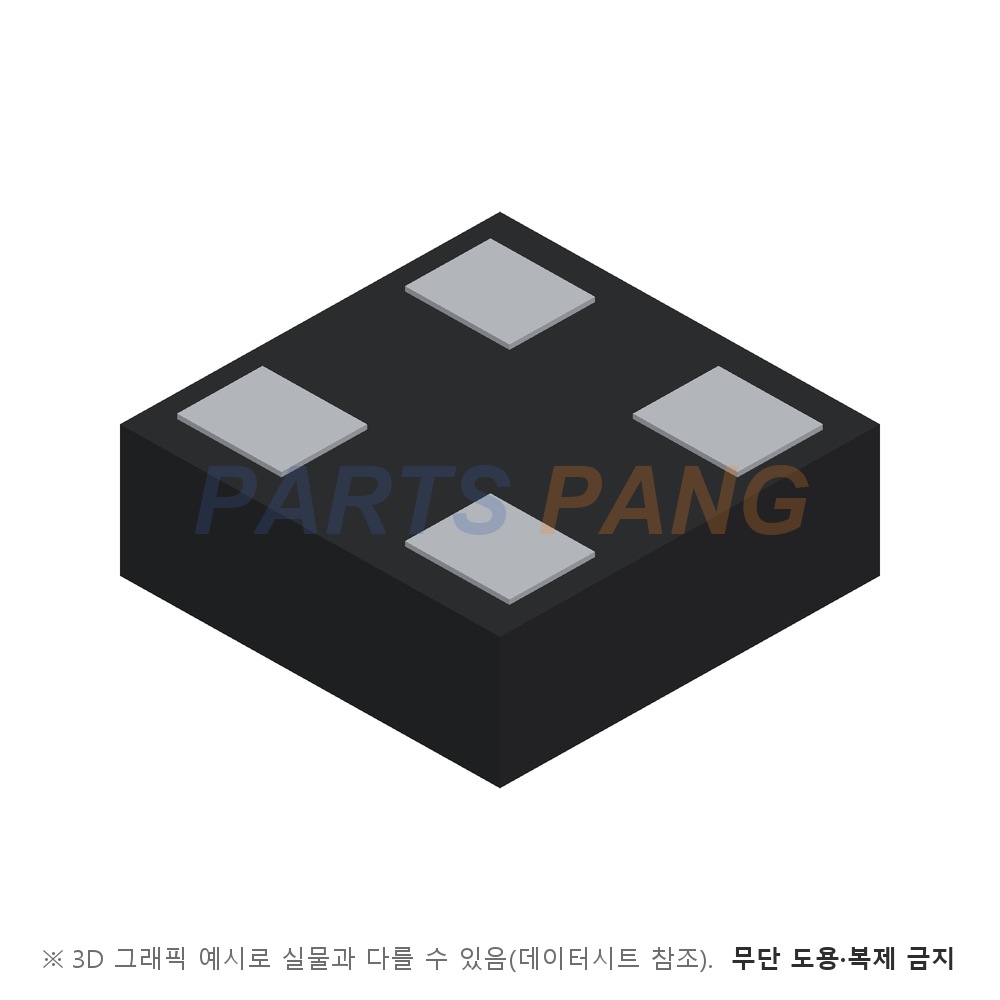

WLGA04IW02

4단자 리드 없는 표면실장 외형이며 2.0mm × 2.0mm · 높이 최대 0.8mm 다

실장

표면실장

방습 엠보스 테이프 릴 포장이며 릴당 3000개다 · 품번 끝 E2 가 포장 코드다윗면에 1번 핀 표시가 있고 단자는 VCC · GND · SDA · SCL 순서다

명령 레지스터로 주소를 지정하고 제어 레지스터 POWER 비트에 11 을 쓰면 측정을 시작하며 00 이면 전원 차단 상태가 됩니다. 측정 시간은 표준 150ms · 최대 250ms 이고 결과는 DATALOW · DATAHIGH 두 바이트로 읽습니다. 내부 발진기는 표준 320kHz 이고 PART ID · MANUFACTURE ID 레지스터로 소자를 확인합니다. 같은 문서에 다른 외형 판은 없고 발주 품번은 BH1780GLI-E2 하나입니다.
