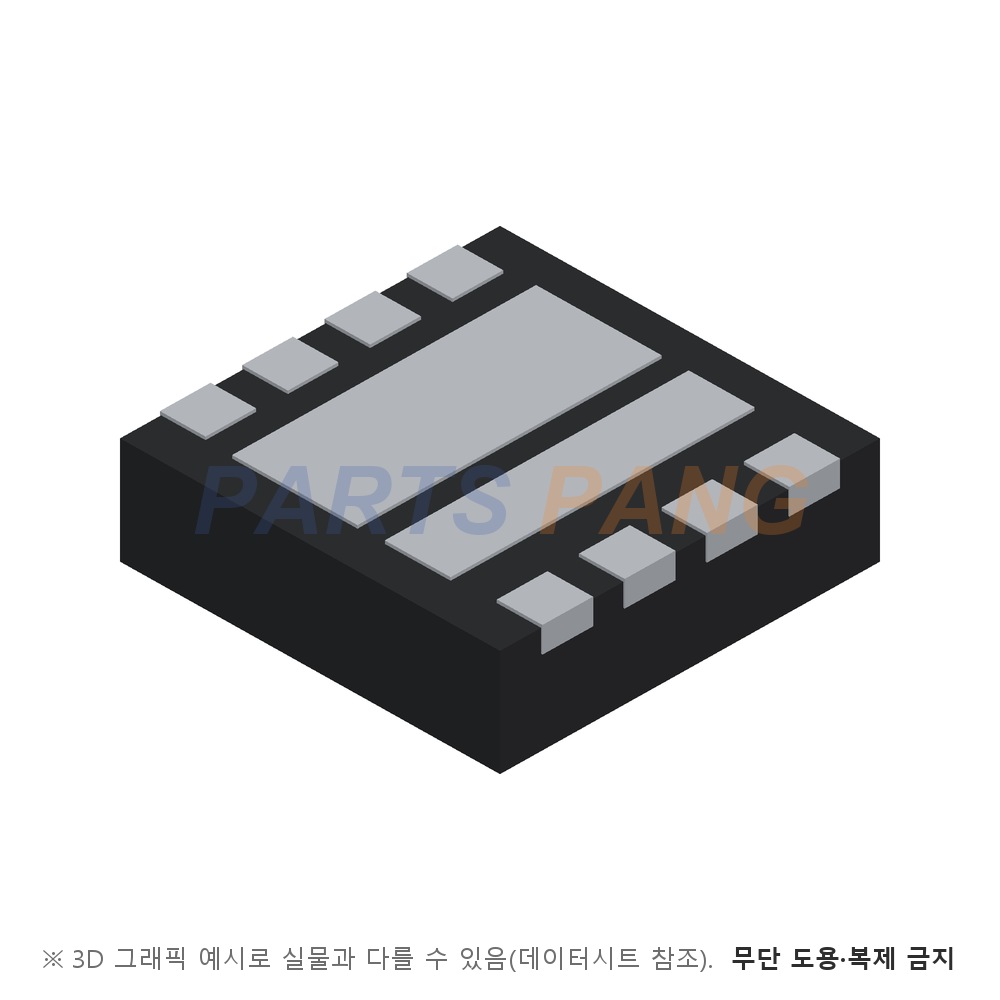

DMT3009LDT-7 은 Diodes Incorporated 의 V-DFN3030-8 전력용 N채널 2소자 MOSFET 입니다. 30V 30A 급 N채널 두 개를 3×3mm 패키지에 담은 2소자 형이며 범용 인터페이스 절체용으로 4.5V 구동 13.8mΩ 최대 온저항을 내는 MOSFET 입니다. V-DFN3030-8 외형에 표면실장 방식이며 포장은 릴 3,000개(8mm 테이프 · 4mm 피치) 입니다.

채널 형식

N채널 증가형 2소자

독립 N채널 2소자 · 10V · 4.5V · 3.8V 세 구동 조건의 온저항이 규정돼 있다

드레인-소스 전압 (VDSS)

30V

VGS 0V · ID 250µA 조건 항복 전압 최소값이며 드레인 누설은 VDS 24V 에서 1µA · 150℃ 에서 100µA 이하다

연속 드레인 전류 (ID)

30A

TC 25℃ · VGS 10V · 정상 상태 값이며 주위 온도 기준으로는 10초 이내 통전 TA 25℃ 14A · TA 70℃ 11A 다 · 펄스는 100µs 조건 80A 다

온저항 RDS(on)

13.8mΩ 최대

VGS 4.5V · ID 7A 조건 최대값이며 표준 10.5mΩ 이다 · VGS 10V · ID 14.4A 조건은 최대 11.1mΩ · VGS 3.8V · ID 5A 조건은 최대 22.0mΩ 이다

게이트 구동

총 게이트 전하 13.8nC

VGS 10V · VDS 15V · ID 14.4A 조건 표준값이며 최대 20nC · 4.5V 구동 기준 6.4nC · 게이트-드레인 전하 2.2nC 다

게이트-소스 전압 (VGS)

+20V · -16V

게이트-소스 절대 최대 정격이 양·음 비대칭이며 누설은 ±100nA 이하다

VGS(th)

1 ~ 3V

VDS 와 VGS 를 묶고 ID 250µA 를 흘린 조건이다 · 문턱전압은 온저항 보증 구동전압이 아니다

드레인-소스 전압

30V

게이트-소스 전압 +20V · -16V펄스 드레인 전류 80A총 소비 전력 2.0W접합·보관 온도 -55 ~ +150℃소비 전력 2.0W · 열저항 64℃/W 는 1인치 사각 동박 정상 상태 조건이고 TA 70℃ 에서는 1.2W · 10초 이내 통전 39℃/W 다 · 최소 권장 패드에서는 107℃/W · TA 70℃ 0.8W 이며 접합-케이스 열저항 7.6℃/W · 애벌런치 19.3A · 18.6mJ 다

패키지

V-DFN3030-8

Type K 외형이며 무게 0.02g · 마킹 T30 다

실장

표면실장

포장은 릴 3,000개(8mm 테이프 · 4mm 피치)

입력 용량 748pF · 출력 용량 447pF · 귀환 용량 43pF(VDS 15V · 1MHz) · 게이트 저항 1.0Ω 이며 스위칭은 VGS 10V · VDD 15V · Rg 1Ω · ID 10A 조건에서 턴온 지연 3.5ns · 상승 5.0ns · 턴오프 지연 8.6ns · 하강 1.4ns 다. 용량과 스위칭 시간에는 최대값도 함께 규정돼 있고 바디 다이오드 역회복 시간은 18ns · 역회복 전하 7.7nC 다.
