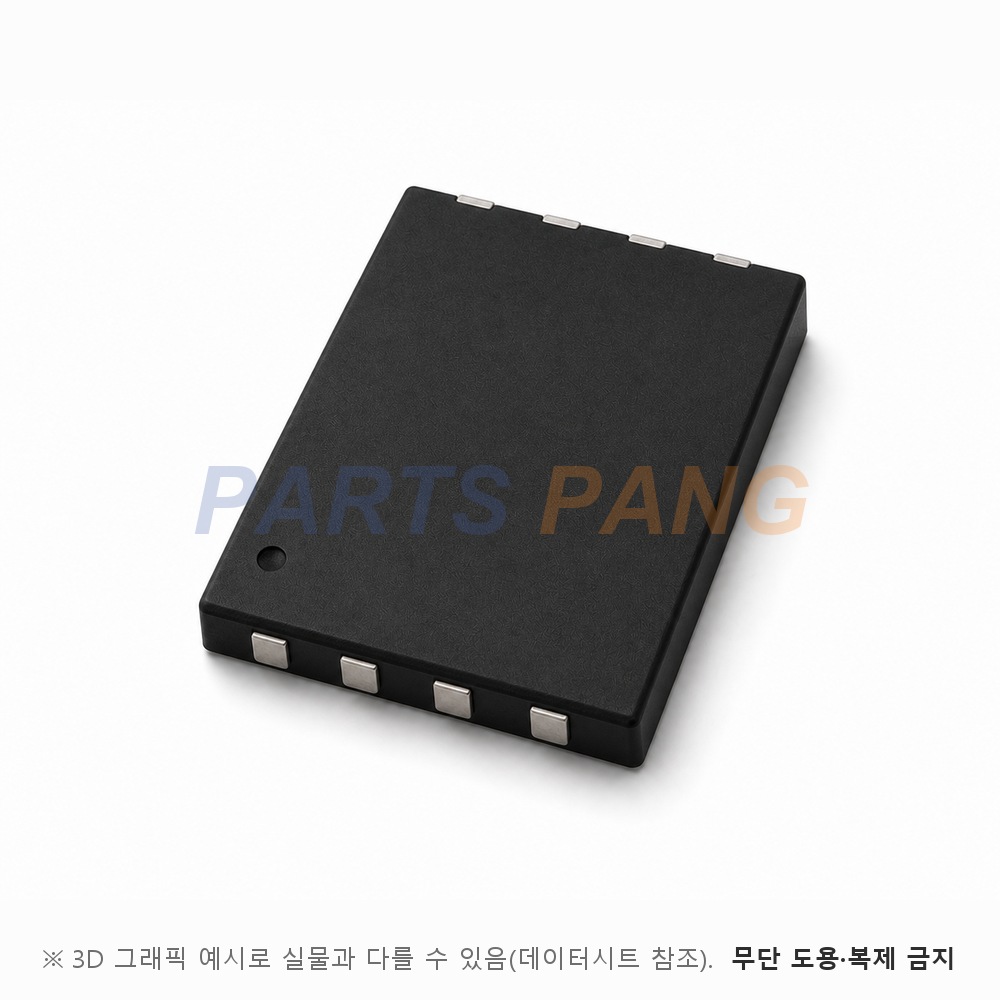

DMT31M6LPS-13 은 Diodes Incorporated 의 PowerDI5060-8 대전류 N채널 MOSFET 입니다. 30V 150A 급 N채널이며 DC-DC 컨버터용으로 10V 구동 1.35mΩ 최대 온저항과 게이트-드레인 전하와 온저항의 곱(FOM)이 낮은 점을 함께 내세운 MOSFET 입니다. PowerDI5060-8 외형에 표면실장 방식이며 포장은 릴 2,500개(테이프&릴) 입니다.

채널 형식

N채널 증가형

단일 N채널 · 노출 드레인 패드로 열을 빼며 10V · 4.5V 두 구동 조건의 온저항이 규정돼 있다

드레인-소스 전압 (VDSS)

30V

VGS 0V · ID 250µA 조건 항복 전압 최소값이며 드레인 누설은 VDS 24V 에서 1µA 이하다

연속 드레인 전류 (ID)

150A

노출 드레인 패드(솔더링점) 25℃ · VGS 10V 조건이며 70℃ 에서는 128A 다 · 주위 온도 기준으로는 2온스 동박·열 비아·뒷면 1인치 각 동판에서 TA 25℃ 35.8A · TA 70℃ 28.6A 이고 펄스는 160A 다

온저항 RDS(on)

1.35mΩ 최대

VGS 10V · ID 20A 조건 최대값이며 표준 1.1mΩ 이다 · VGS 4.5V · ID 20A 조건은 최대 2.4mΩ · 표준 1.6mΩ 이다

게이트 구동

총 게이트 전하 123nC

VGS 10V · VDD 15V · ID 20A 조건 표준값이며 4.5V 구동 기준 59.1nC · 게이트-소스 전하 14.9nC · 게이트-드레인 전하 24.5nC 다

게이트-소스 전압 (VGS)

±20V

게이트-소스 절대 최대 정격이며 누설 시험은 20V 와 -16V 두 조건에서 ±100nA 이하다

VGS(th)

1 ~ 3V

VDS 와 VGS 를 묶고 ID 250µA 를 흘린 조건이다 · 문턱전압은 온저항 보증 구동전압이 아니다

드레인-소스 전압

30V

게이트-소스 전압 ±20V펄스 드레인 전류 160A총 소비 전력 100W접합·보관 온도 -55 ~ +150℃소비 전력 100W 는 솔더링점 25℃ 기준이고 접합-솔더링점(노출 드레인 패드) 열저항은 1.2℃/W 다 · 2온스 동박·열 비아·뒷면 1인치 각 동판에서는 2.5W · 50℃/W · 최소 권장 패드에서는 1.3W · 99℃/W 이며 바디 다이오드 연속 83A · 애벌런치 1mH 조건 25.5A · 325mJ 다

패키지

PowerDI5060-8

Type K 외형이며 무게 0.097g · 마킹 T31M6LS 다

실장

표면실장

포장은 릴 2,500개(테이프&릴)

입력 용량 7019pF · 출력 용량 3372pF · 귀환 용량 554pF(VDS 15V · 1MHz) · 게이트 저항 0.94Ω 이며 스위칭은 VDD 15V · VGS 10V · Rg 3Ω · ID 20A 조건에서 턴온 지연 8.6ns · 상승 20.2ns · 턴오프 지연 71.5ns · 하강 42.3ns 다. 바디 다이오드는 역회복 시간 37.2ns · 역회복 전하 73.6nC 이고 순방향 전압은 1.2V 이하다.
