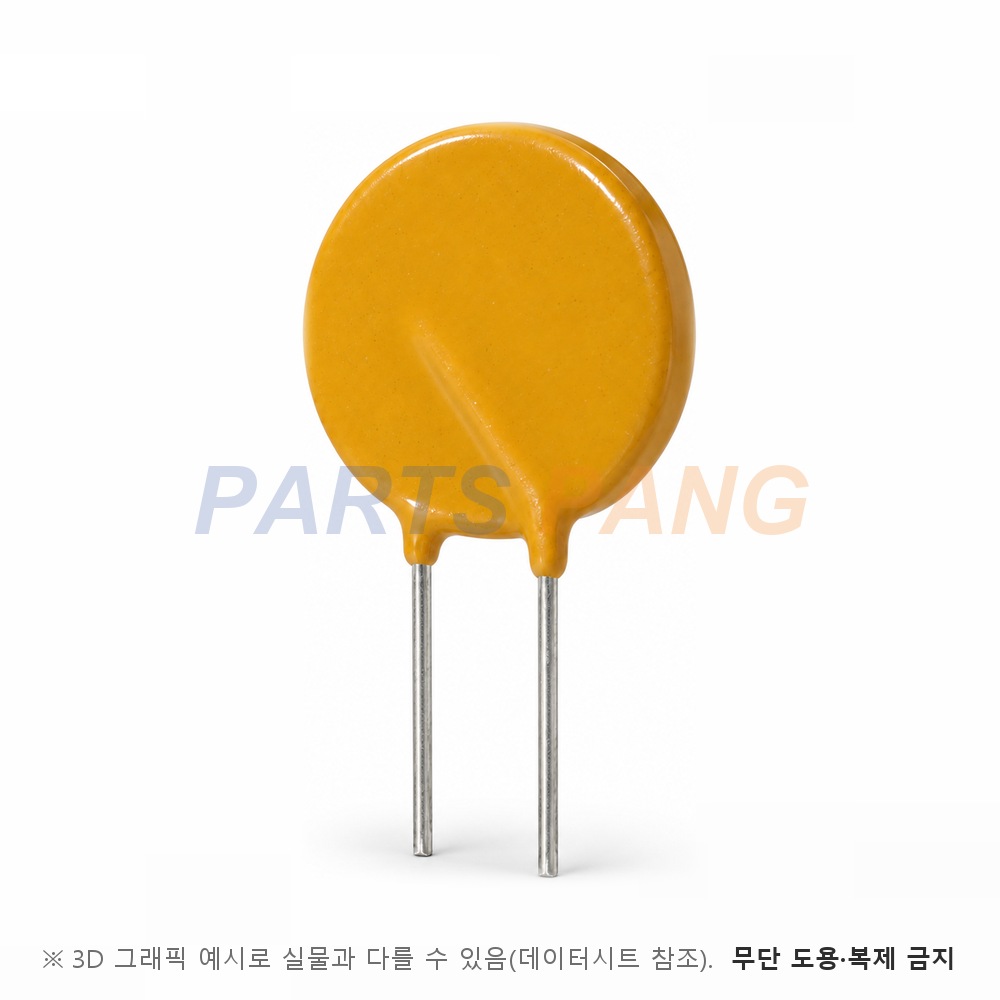

FUZETEC FRX160-90F PolySwitch

상세 정보

개요

FUZETEC FRX90V 시리즈의 라디얼 리드 타입 PTC 리셋터블 퓨즈로, 과전류가 흐르면 저항이 급상승해 회로를 차단하고 원인 제거 후 자동 복귀합니다. FRX160-90F는 홀드 전류 1.60A 품번으로 최대 90VDC 라인까지 대응하며 통신장비 등 각종 전자기기 보호에 사용됩니다.

전기 특성

홀드 전류(IH): 1.60A (23℃ 정지공기)
트립 전류(IT): 3.20A (23℃ 정지공기)
최대 전압(VMAX): 72/90 VDC
최대 차단 전류(IMAX): 40A
초기 저항(RMIN): 0.09Ω (23℃)
트립 후 저항(R1MAX): 0.22Ω (트립 1시간 후)
최대 트립 시간: 11.4초 (5×IH)
트립 시 소비 전력(Pd): 1.90W (23℃ typ)

최대 정격

최대 전압: 72/90 VDC
최대 차단 전류: 40A (VMAX 조건)
사용 온도 범위: -40℃ ~ 85℃

주위 온도에 따라 홀드/트립 전류가 변하는 디레이팅 곡선이 데이터시트에 제공됩니다.

기계

형상: 라디얼 리드 타입
리드 재질: 주석 도금 구리 20AWG
리드 직경: Φ0.81mm
본체 치수(A×B): 16.3 × 21.3mm 최대
절연 코팅: 난연 에폭시 UL-94V-0
납땜 규격: MIL-STD-202 Method 208E

참고

시리즈: FRX90V (동작 전류 0.10A~3.75A)
인증: UL/C-UL E211981, TÜV R50004084

RoHS 대응 무연 제품이며, 마킹은 F9 / RX 계열 표기와 날짜/로트 코드로 구성됩니다. 인접 품번으로 FRX135-90F(IH 1.35A), FRX185-90F(IH 1.85A)가 있어 부하 전류에 맞춰 선정하면 됩니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

정상 전류는 홀드 전류 아래로

FRX160-90F는 23℃에서 1.60A까지 트립하지 않고 3.20A에서 반드시 트립합니다. 상시 부하는 1.60A보다 충분히 낮게 잡아 주세요.

고온에서는 전류가 줄어듭니다

디레이팅 곡선상 주위 온도가 올라가면 홀드/트립 전류가 낮아집니다. 밀폐 케이스나 발열원 근처라면 85℃ 상한을 감안해 한 단계 큰 품번을 검토하세요.

트립 후 저항 상승을 회로에 반영

초기 저항은 0.09Ω이지만 트립 1시간 후에는 최대 0.22Ω까지 올라갑니다. 저전압 대전류 라인에서는 이 직렬 저항에 의한 전압 강하를 미리 계산해 두세요.

납땜 열과 성형에 주의

본체는 난연 에폭시로 코팅된 폴리머 소자라 과도한 인두 열이나 리드 뿌리 부위 굽힘에 약합니다. MIL-STD-202 Method 208E 조건을 기준으로 짧게 작업하세요.
