Name: FRX250-90F
Brand: FUZETEC
SKU: FRX250-90F_FUZ
Price: 264 KRW
Availability: InStock

상세 정보

개요

FUZETEC FRX90V 시리즈의 라디얼 리드 타입 PTC 리셋터블 퓨즈입니다. 과전류가 흐르면 저항이 급격히 상승해 회로를 보호하고, 원인 제거 후 전원을 차단하면 다시 저저항 상태로 복귀합니다. 통신 기기를 비롯한 90VDC 이하 전자 장비의 과전류 보호에 쓰입니다.

전기 특성

유지 전류(IH): 2.50A (23℃ 정지 공기)
동작 전류(IT): 5.00A (23℃ 정지 공기)
최대 전압(VMAX): 72/90 VDC
최대 차단 전류(IMAX): 40A
최대 트립 시간: 15.6s (5×IH)
초기 저항(RMIN): 0.05Ω (23℃)
트립 후 저항(R1MAX): 0.13Ω (트립 1시간 후, 23℃)
소비 전력(Pd): 2.50W (트립 상태, 23℃)
동작 온도: -40℃ ~ 85℃

최대 정격

최대 인가 전압은 정격 전류 조건에서 72/90 VDC이며, 이 전압에서 견딜 수 있는 최대 고장 전류는 40A입니다. 두 값은 소자가 손상 없이 견디는 한계이므로 회로의 최대 개방 전압과 예상 단락 전류가 이 범위를 넘지 않아야 합니다.

기계

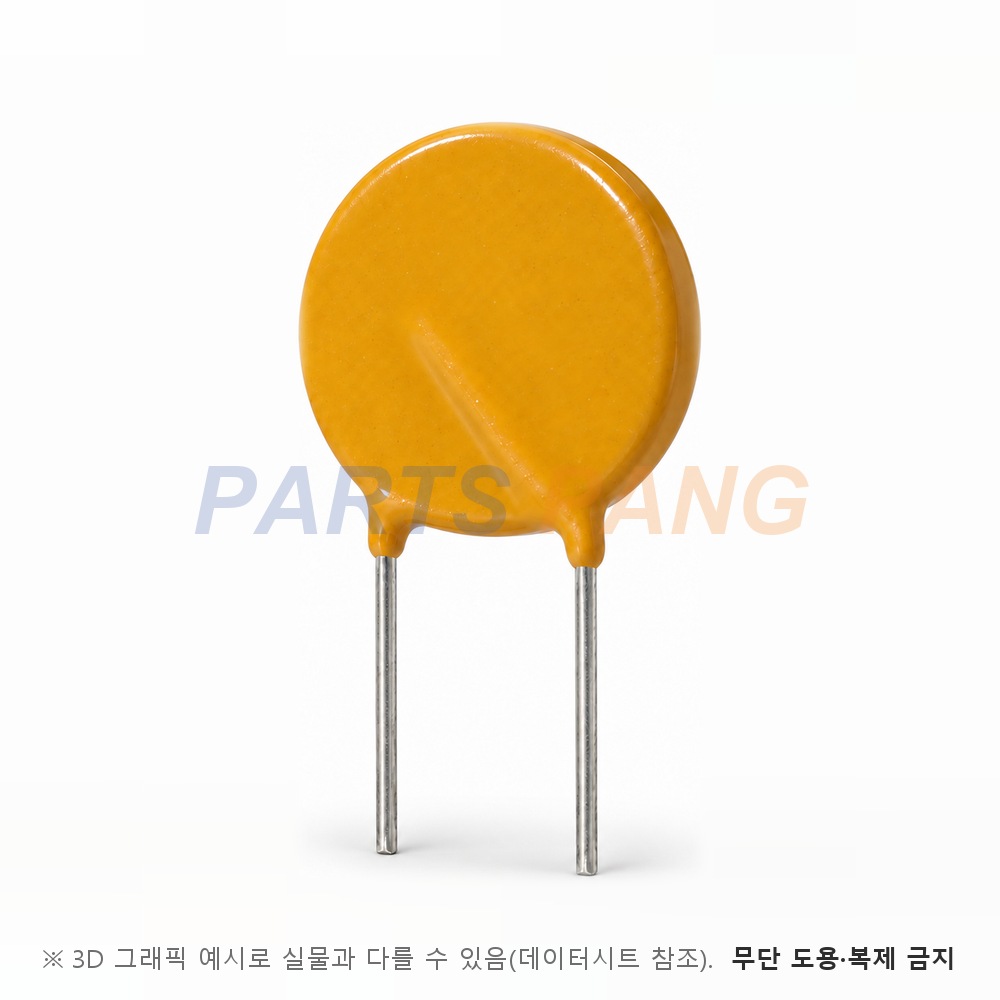

형태: 라디얼 리드 (Radial Leaded)
리드 재질: 주석 도금 구리 20AWG (Φ0.81mm)
본체 폭(A): 21.3mm 최대
본체 높이(B): 26.4mm 최대
리드 간격(C): 10.2mm 표준
절연 코팅: 난연 에폭시, UL-94V-0

참고

인증: UL/C-UL File No. E211981, TÜV File No. R50004084

RoHS 대응 무연 제품이며 납땜 특성은 MIL-STD-202 Method 208E를 따릅니다. 같은 FRX90V 계열로 유지 전류 0.10A(FRX010-90F)부터 3.75A(FRX375-90F)까지 구성되어 있어 회로 정상 전류에 맞춰 선택할 수 있습니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

유지 전류는 여유를 두고 고르세요

FRX250-90F의 IH 2.50A는 23℃ 정지 공기 기준값입니다. 주변 온도가 올라가면 데이터시트의 디레이팅 곡선대로 유지 전류가 낮아지므로, 상시 부하 전류는 2.50A보다 충분히 낮게 잡는 편이 안전합니다.

직렬 저항을 회로 설계에 반영하세요

초기 저항 RMIN 0.05Ω, 트립 후 1시간 기준 R1MAX 0.13Ω입니다. 2.5A가 흐르면 수백 mV의 전압 강하가 생길 수 있어 저전압 레일에서는 전압 마진 계산에 꼭 넣어 주세요.

복귀 저항 상승은 정상 동작입니다

한 번 트립된 소자는 식은 뒤에도 저항이 초기값으로 바로 돌아오지 않고 R1MAX 0.13Ω 이내에서 서서히 회복합니다. 반복 시험 시 저항이 올라간 것을 불량으로 오판하지 않도록 유의하세요.

납땜 열과 리드 성형에 주의하세요

20AWG(Φ0.81mm) 주석 도금 구리 리드에 난연 에폭시 코팅 제품입니다. 리드를 본체 가까이에서 꺾으면 소자에 응력이 가므로 여유를 두고 성형하고, 인두 열이 본체로 오래 전달되지 않게 짧게 작업하세요.
