개요

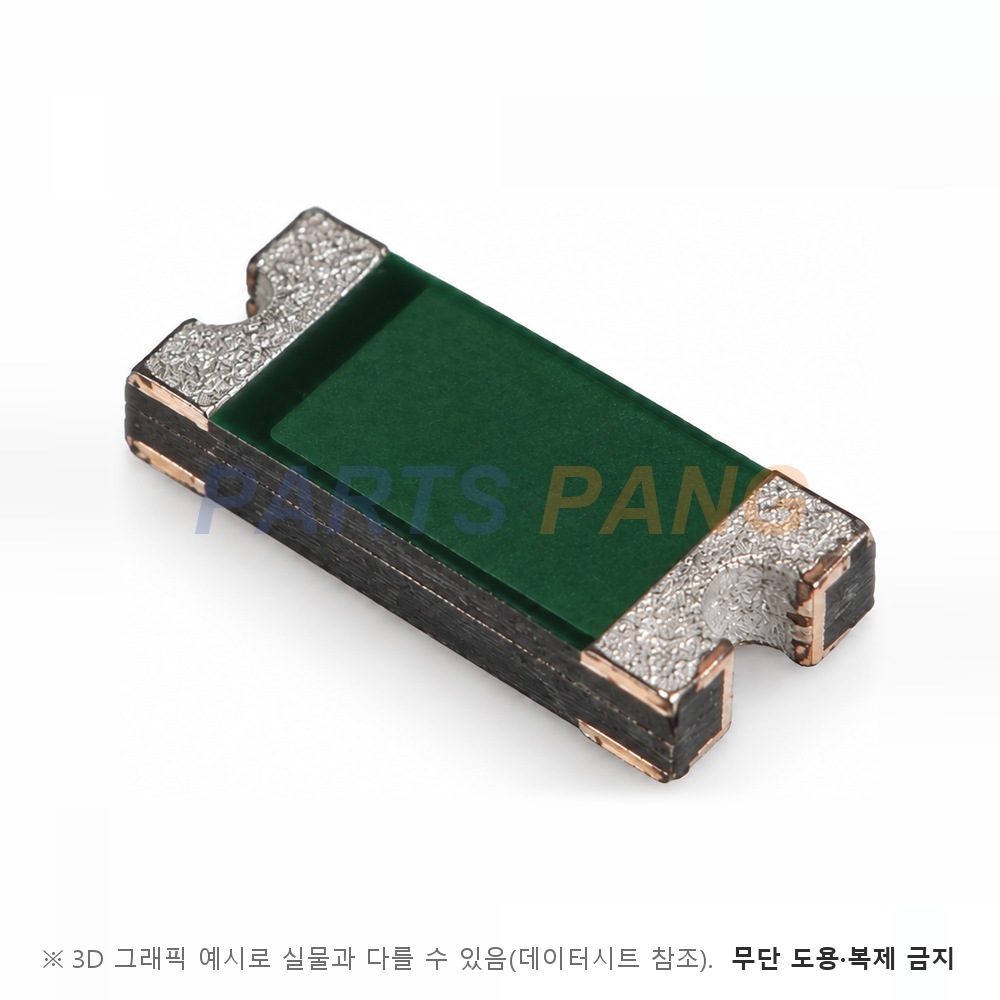

FUZETEC FSMD1206 시리즈의 1206 크기 표면실장형 PTC 리셋터블 퓨즈입니다. 과전류나 과열 시 저항이 급격히 상승해 회로를 차단하고, 원인이 제거되고 냉각되면 스스로 복귀합니다. 24VDC 라인에서 0.5A 홀드가 필요한 고밀도 기판 보호에 적합합니다.
전기 특성
- 홀드 전류 (IH)
- 0.5A (23℃ 정지공기)
- 트립 전류 (IT)
- 1.0A (23℃ 정지공기)
- 정격 전압 (VMAX)
- 24VDC
- 최대 차단 전류 (IMAX)
- 100A
- 초기 저항 (RMIN)
- 0.150Ω (23℃)
- 트립 후 저항 (R1MAX)
- 0.750Ω
- 트립 시간
- 0.10초 (8.0A 인가)
- 트립 상태 소비 전력 (Pd)
- 0.6W (23℃)
최대 정격
- 최대 전압
- 24VDC
- 최대 고장 전류
- 100A (24VDC)
- 동작 온도 범위
- -40℃ ~ 85℃
- 리플로우 피크 온도
- 260℃ (20~40초)
- 보관 환경
- 30℃ 이하 60%RH 이하
기계
- 패키지
- 1206 표면실장
- 길이 (A)
- 3.00~3.50mm
- 폭 (B)
- 1.50~1.80mm
- 두께 (C)
- 0.80~1.20mm
- 단자 재질
- 순주석 (Pure Tin)
- 권장 패드
- 2.00mm x 1.00mm
참고
- 마킹
- FN
- 인증
- UL/C-UL E211981, TÜV R50090556
- 환경
- RoHS 적합, 할로겐 프리
동일 시리즈는 홀드 전류 0.05~2.0A, 최대 전압 6~60VDC 범위로 구성됩니다. 같은 0.5A 품인 FSMD050-1206-R은 정격 전압이 8VDC이므로, 24V 라인에는 본 품번을 선택하셔야 합니다.
AI 엔지니어 팁
구매 전 꼭 확인하세요 · 실무 체크포인트
홀드 0.5A는 상시 통과 전류 기준입니다
23℃ 정지공기에서 0.5A까지는 트립하지 않고 1.0A에서는 반드시 트립합니다. 상시 부하는 0.5A보다 충분히 낮게 잡아 주세요.
주변 온도가 오르면 정격이 내려갑니다
데이터시트의 디레이팅 곡선상 -40℃~85℃ 범위에서 홀드·트립 전류가 온도에 따라 변합니다. 발열 부품 근처나 밀폐 케이스 안이라면 여유를 두고 설계하시는 편이 안전합니다.
직렬 저항을 회로 계산에 넣으세요
초기 저항 최소 0.150Ω, 트립 또는 리플로우 후 1시간 시점 최대 0.750Ω입니다. 저전압 대전류 라인에서는 이 저항에 의한 전압 강하와 자체 발열을 미리 확인해 주세요.
실장은 리플로우로만 진행하세요
피크 260℃에서 20~40초 프로파일을 지키고, 하면 웨이브 솔더링은 설계상 지원되지 않습니다. 권장 패드 2.00mm x 1.00mm, 페이스트 두께 0.25mm를 넘기지 않는 것이 좋습니다.
