Name: FSMD030-R
Brand: FUZETEC
SKU: FSMD030-R_FUZ
Price: 11000 KRW
Availability: InStock

상세 정보

개요

FUZETEC FSMD1812 시리즈의 표면실장형 PTC 리셋터블 퓨즈로, 과전류가 흐르면 자체 발열로 고저항 상태가 되어 회로를 차단하고 원인이 제거되면 다시 복귀합니다. FSMD030-R은 유지 전류 0.30A, 정격 30VDC 사양으로 고밀도 기판의 과전류 보호에 사용됩니다.

전기 특성

유지 전류 IH: 0.30A (23℃ 정지 공기)
트립 전류 IT: 0.60A (23℃ 정지 공기)
정격 전압: 30VDC
최소 저항 RMIN: 0.200Ω (23℃ 트립 전)
최대 저항 R1MAX: 1.750Ω (트립 1시간 후)
최대 트립 시간: 0.100초 (8.0A)
트립 시 소비 전력: 0.8W (23℃ typ)

최대 정격

최대 전압 VMAX: 30VDC
최대 고장 전류 IMAX: 100A (30VDC)
동작 온도: -40℃ ~ 85℃
피크 리플로 온도: 260℃ (20~40초)
보관 환경: 30℃ 이하 60%RH

기계

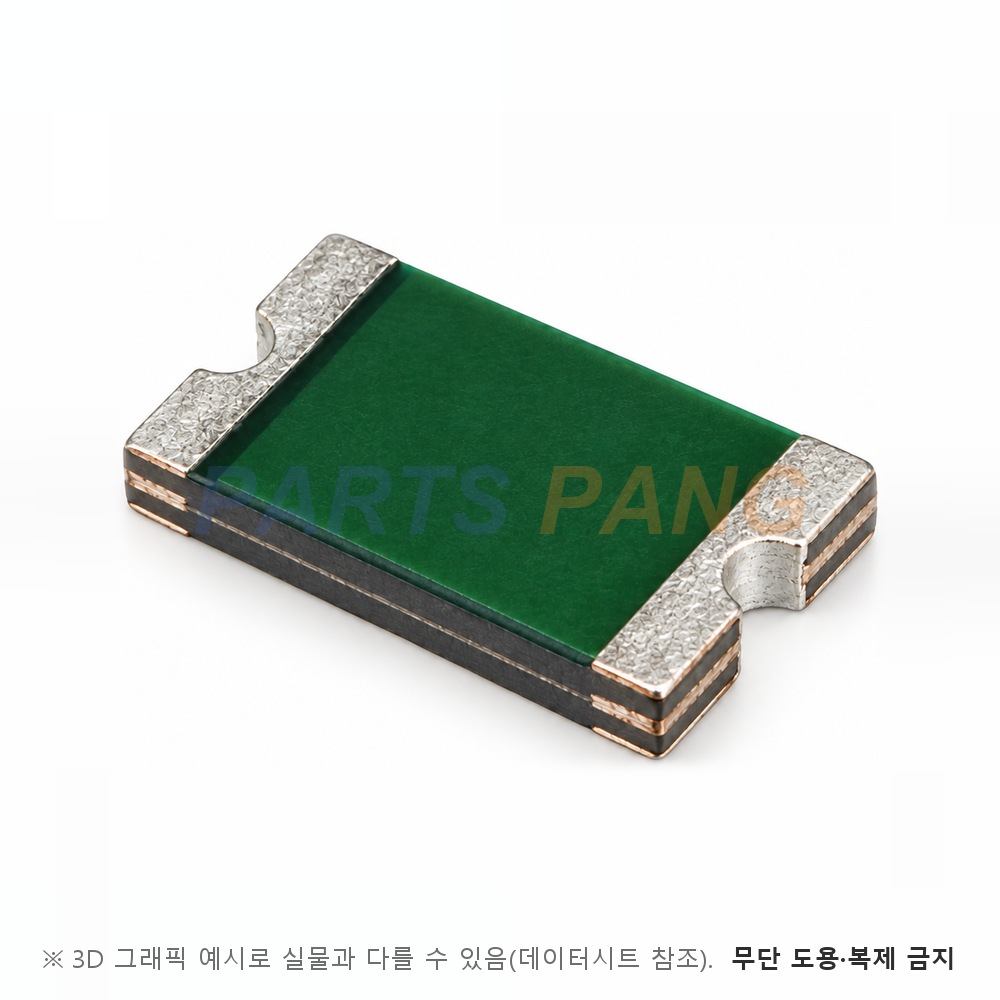

패키지: 1812 표면실장
길이 A: 4.37~4.73mm
폭 B: 3.07~3.41mm
두께 C: 0.40~0.70mm
단자 재질: 순주석(Pure Tin)
권장 패드: 3.45 x 1.78mm (피치 3.50mm)

참고

시리즈: FSMD1812 (0.10A~3.00A, 6V~60VDC)
인증: UL / C-UL E211981, TÜV R50004084, R50090556

RoHS 대응 및 할로겐 프리 제품이며, 납땜 특성은 EIA RS 186-9E, ANSI/J-STD-002 Category 3을 만족합니다. 같은 0.30A 급에서 더 높은 내압이 필요하면 시리즈 내 다른 전압 등급 품번을 검토하시면 됩니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

유지 전류는 상시 부하 기준으로 여유를 두세요

FSMD030-R은 23℃ 정지 공기에서 0.30A까지 트립하지 않는 사양이라, 주변 온도가 높거나 밀폐된 케이스라면 열 디레이팅 곡선을 반영해 실제 상시 전류를 더 낮게 잡는 편이 안전합니다.

트립 후 저항 상승을 회로 설계에 미리 반영하세요

초기 저항은 최소 0.200Ω이지만 트립이나 260℃ 리플로 1시간 후에는 최대 1.750Ω까지 올라갑니다. 저전압 라인에서는 이 직렬 저항에 의한 전압 강하를 미리 계산해 두시는 것이 좋습니다.

차단 속도는 과전류 배수로 판단하세요

8.0A 인가 시 최대 0.100초에 트립하는 특성이므로, 유지 전류의 몇 배가 흐르느냐에 따라 응답 시간이 크게 달라집니다. 반도체 보호 목적이라면 시간-트립 곡선의 예상 고장 전류 지점을 확인해 보세요.

리플로 조건과 실장면을 지켜주세요

피크 260℃, 5℃ 이내 체류 20~40초 프로파일을 넘기면 규정 성능을 벗어날 수 있고, 기판 뒷면 웨이브 솔더링용으로 설계된 부품이 아니니 표면실장 리플로로 처리하시기 바랍니다.
