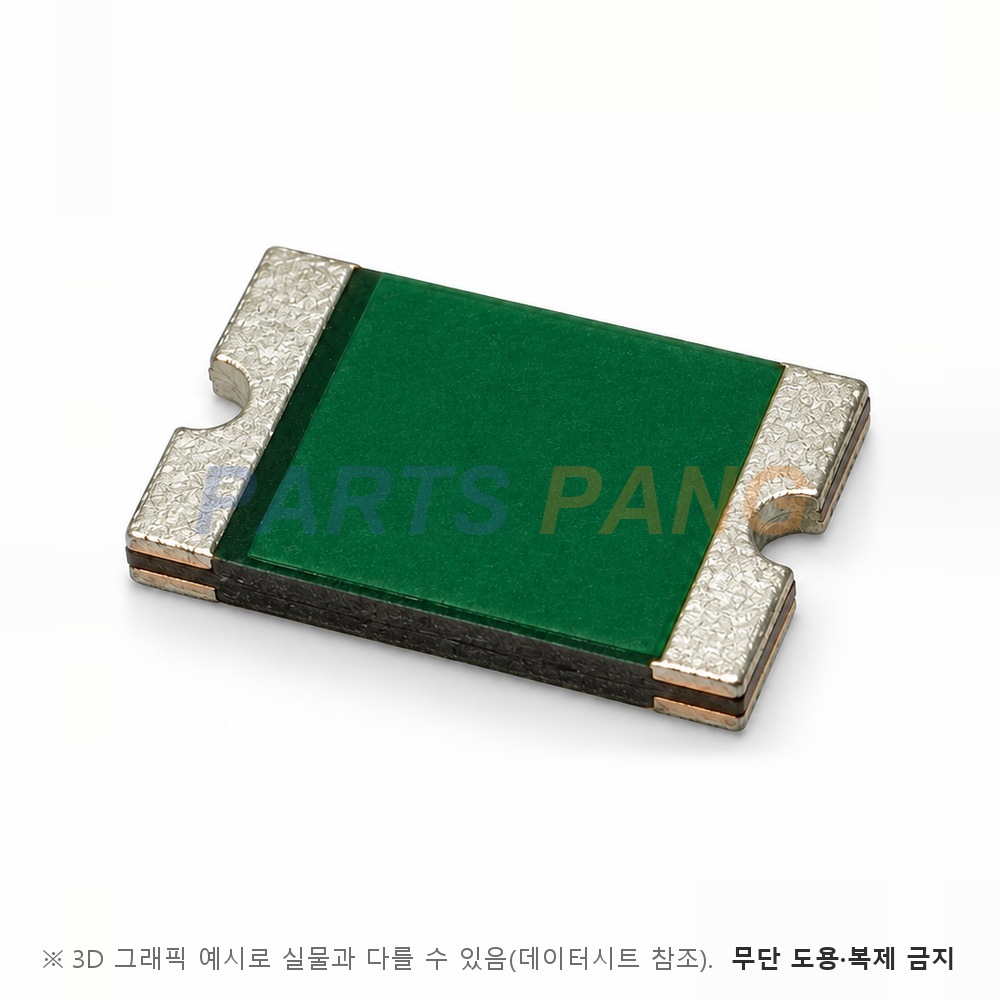

FUZETEC FSMD2016 시리즈의 표면실장형 PTC 재설정 퓨즈(PolySwitch)입니다. 과전류가 흐르면 저항이 급격히 상승해 회로를 차단하고, 원인 제거 후 전원을 끊으면 다시 저저항 상태로 복귀합니다. FSMD075-2016R은 유지 전류 0.75A, 최대 전압 60VDC 사양으로 고밀도 기판의 전원·신호 라인 보호에 쓰입니다.

유지 전류 IH

0.75A (23℃ 정지 공기)

트립 전류 IT

1.50A (23℃ 정지 공기)

최대 전압 VMAX

60VDC

최대 차단 전류 IMAX

100A

최대 트립 시간

0.5s (8.0A 인가)

초기 저항 RMIN

0.130Ω (23℃)

트립 후 저항 R1MAX

0.900Ω

소비 전력 Pd

1.4W (트립 상태, 23℃ typ)

R1MAX는 트립 또는 260℃ 20초 리플로우 1시간 후 23℃ 측정값입니다.

최대 전압

60VDC (IMAX 조건)

최대 고장 전류

100A (VMAX 조건)

사용 온도

-40℃ ~ 85℃

리플로우 피크 온도

260℃ (20~40초)

보관 환경

30℃ 이하 60%RH 이하

패키지

2016 표면실장

실장

상면 리플로우

길이 A

4.72 ~ 5.44mm

폭 B

3.70 ~ 4.43mm

두께 C

0.40 ~ 1.70mm

단자 재질

순주석 (Pure Tin)

권장 패드

3.40 x 1.50mm (간격 4.60mm)

FSMD2016 시리즈는 동작 전류 0.3A~2.0A, 최대 전압 6~60VDC 범위로 구성되며 FSMD075-2016R은 0.75A / 60VDC 품목입니다. 같은 계열 FSMD100-2016-R은 1.10A이지만 15VDC이므로 고전압 라인에는 본 품번이 적합합니다. RoHS 및 할로겐 프리 대응이며 UL/C-UL File No. E211981, TÜV File No. R50090556 인증품입니다. 납땜 특성은 EIA RS 186-9E, ANSI/J-std-002 Category 3를 만족합니다.
