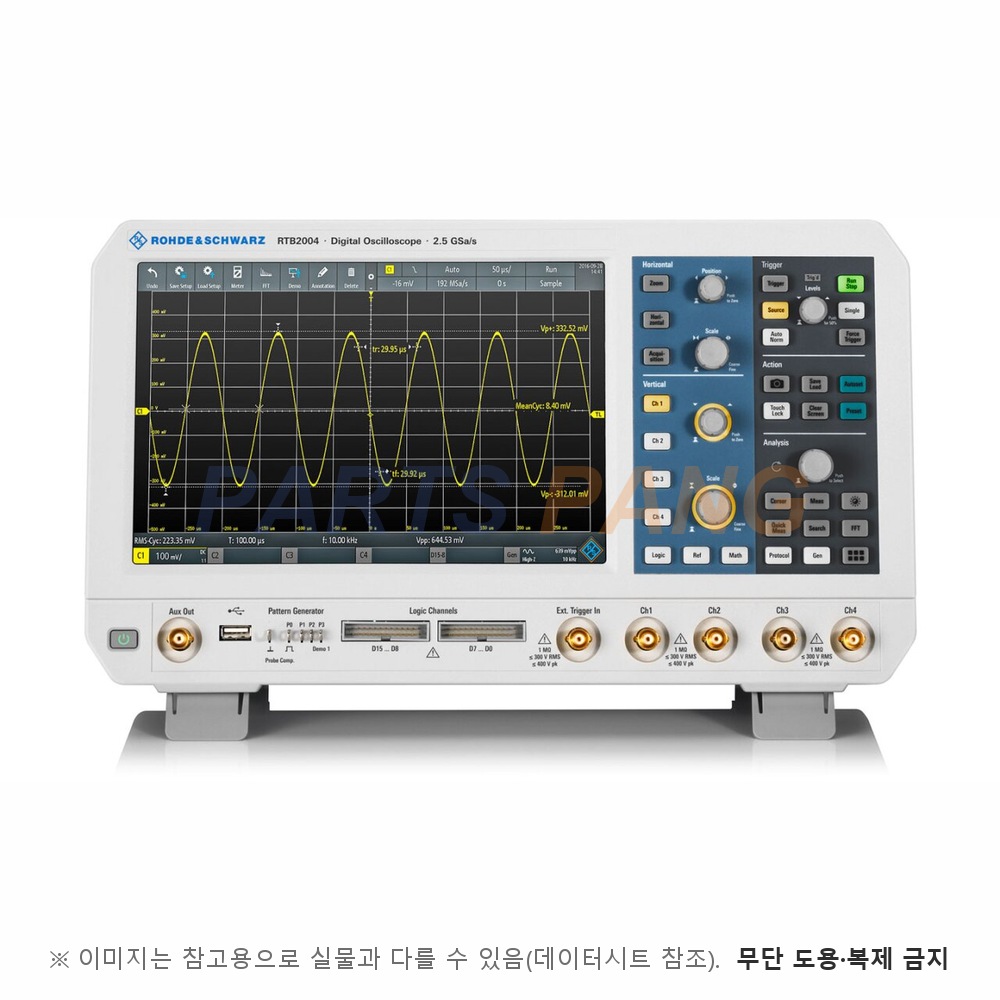

이 RTB-BNDL은 R&S RTB2004를 300 MHz로 구성하고 파형 발생기(RTB-B6), I2C/SPI·UART·CAN/LIN 디코딩(K1·K2·K3), 히스토리·세그먼트 메모리(K15), 주파수 응답 분석(K36)을 묶은 번들입니다. 10 bit ADC와 10.1인치 터치 화면을 갖춘 4채널 벤치 오실로스코프입니다.

대역폭

300 MHz

-3 dB

채널 수

아날로그 4

샘플링 속도

2.5 GSa/s

인터리브 기준, 4채널 동시 각 1.25 GSa/s

메모리 깊이

20 Mpts

인터리브 기준, 일반 채널당 10 Mpts

수직 분해능

10 bit

고분해능 모드 최대 16 bit

디스플레이

10.1인치 WXGA 1280 × 800 터치

형태

벤치탑

인터페이스

USB Host, USB Device, LAN

상승 시간

<1.15 ns (계산값)

수직 감도

1 mV/div ~ 5 V/div

입력 임피던스

1 MΩ, 9 pF

최대 입력 전압

300 V (RMS), 400 V (Vp)

파형 캡처 속도

최대 50,000 wfms/s

디코딩

I2C, SPI, UART/RS-232/422/485, CAN, LIN

세그먼트 메모리

최대 13,107 세그먼트

레코드 10 ksample 기준

주파수 응답 분석

10 Hz ~ 25 MHz (보드 선도)

파형 발생기

사인 0.1 Hz ~ 25 MHz

14 bit, 250 MSa/s, 20 mV~5 Vpp (High Z)

패턴 발생기

4비트

전원

AC 100 ~ 240 V

소비 전력

최대 60 W

크기 (W×H×D)

390 × 220 × 152 mm

무게

2.5 kg

동작 온도

0 ~ +50℃

RTB2004 기본형은 70 MHz이고 대역폭 옵션으로 100·200·300 MHz가 되며, 이 번들은 300 MHz 구성입니다. 같은 문서의 RTB2002는 2채널 모델입니다.
