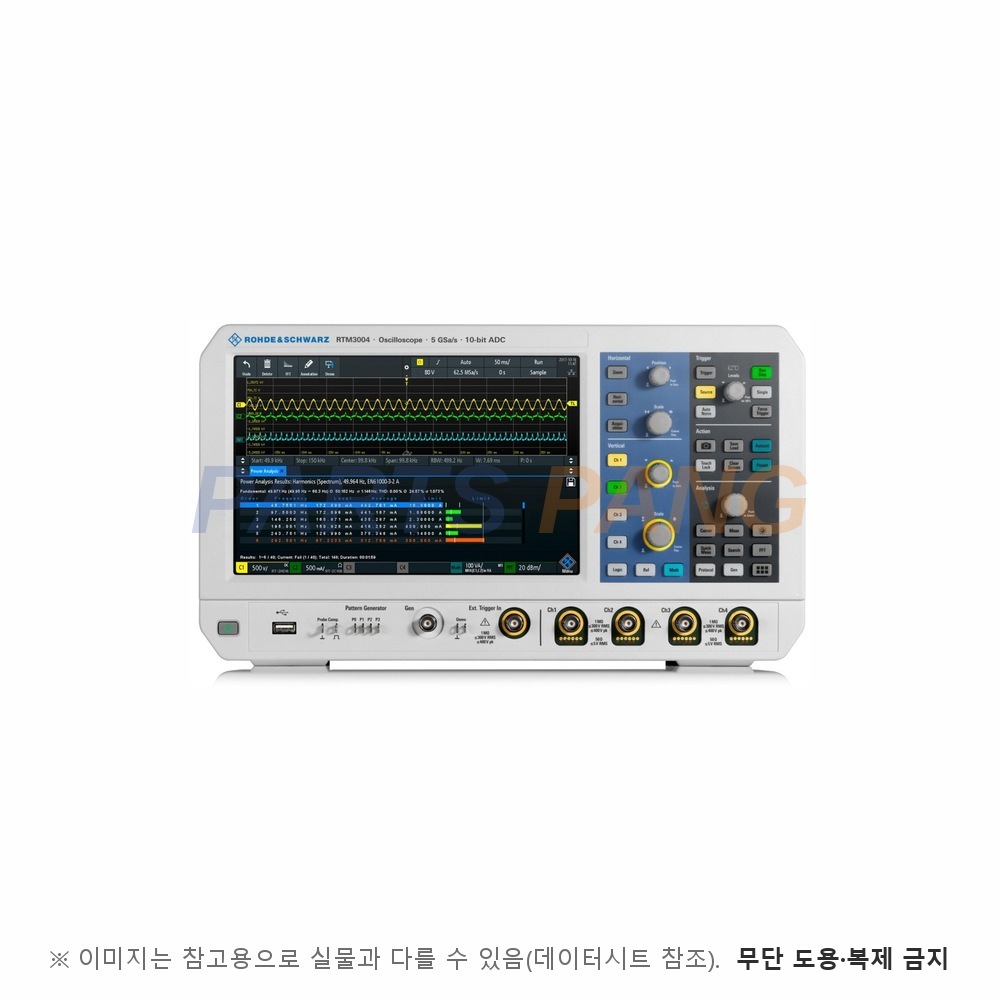

이 RTM-BNDL은 R&S RTM3004를 500 MHz로 구성하고 파형 발생기, 직렬 버스 디코딩(I2C/SPI·UART·CAN/LIN·I2S·MIL-STD-1553·ARINC 429), 히스토리·세그먼트 메모리, 전력 분석, 주파수 응답 분석, 스펙트럼 분석·스펙트로그램을 묶은 번들입니다. 전원 설계와 임베디드 디버깅을 함께 하는 벤치용 구성입니다.

대역폭

500 MHz

-3 dB, 50 Ω 입력

채널 수

아날로그 4

샘플링 속도

5 GSa/s

인터리브 기준, 4채널 동시 각 2.5 GSa/s

메모리 깊이

80 Mpts

인터리브 기준, 일반 채널당 40 Mpts

수직 분해능

10 bit

고분해능 모드 최대 16 bit

디스플레이

10.1인치 WXGA 1280 × 800 터치

형태

벤치탑

인터페이스

USB Host, USB Device, LAN

상승 시간

<700 ps (계산값)

수직 감도

0.5 mV/div ~ 10 V/div

1 MΩ 입력, 50 Ω은 1 V/div까지

입력 임피던스

50 Ω, 1 MΩ 선택

최대 입력 전압

300 V (RMS), 400 V (Vp)

1 MΩ 입력, 50 Ω은 5 V (RMS)

파형 캡처 속도

최대 64,000 wfms/s

디코딩

I2C, SPI, UART, CAN, LIN, I2S

MIL-STD-1553, ARINC 429

전력 분석

SMPS·DC/DC 컨버터 측정

주파수 응답 분석

10 Hz ~ 25 MHz (보드 선도)

스펙트럼 분석

스펙트럼·스펙트로그램

파형 발생기

사인 0.1 Hz ~ 25 MHz

14 bit, 20 mV~10 Vpp (High Z)

패턴 발생기

4비트

전원

AC 100 ~ 240 V

소비 전력

최대 160 W

크기 (W×H×D)

390 × 220 × 152 mm

무게

3.3 kg

동작 온도

0 ~ +50℃

RTM3004 기본형은 100 MHz이고 옵션으로 200·350·500 MHz·1 GHz가 되며, 이 번들은 500 MHz 구성입니다. 제조사 구성표에 따르면 이 번들은 1 GHz 키코드 업그레이드를 지원하지 않습니다.
