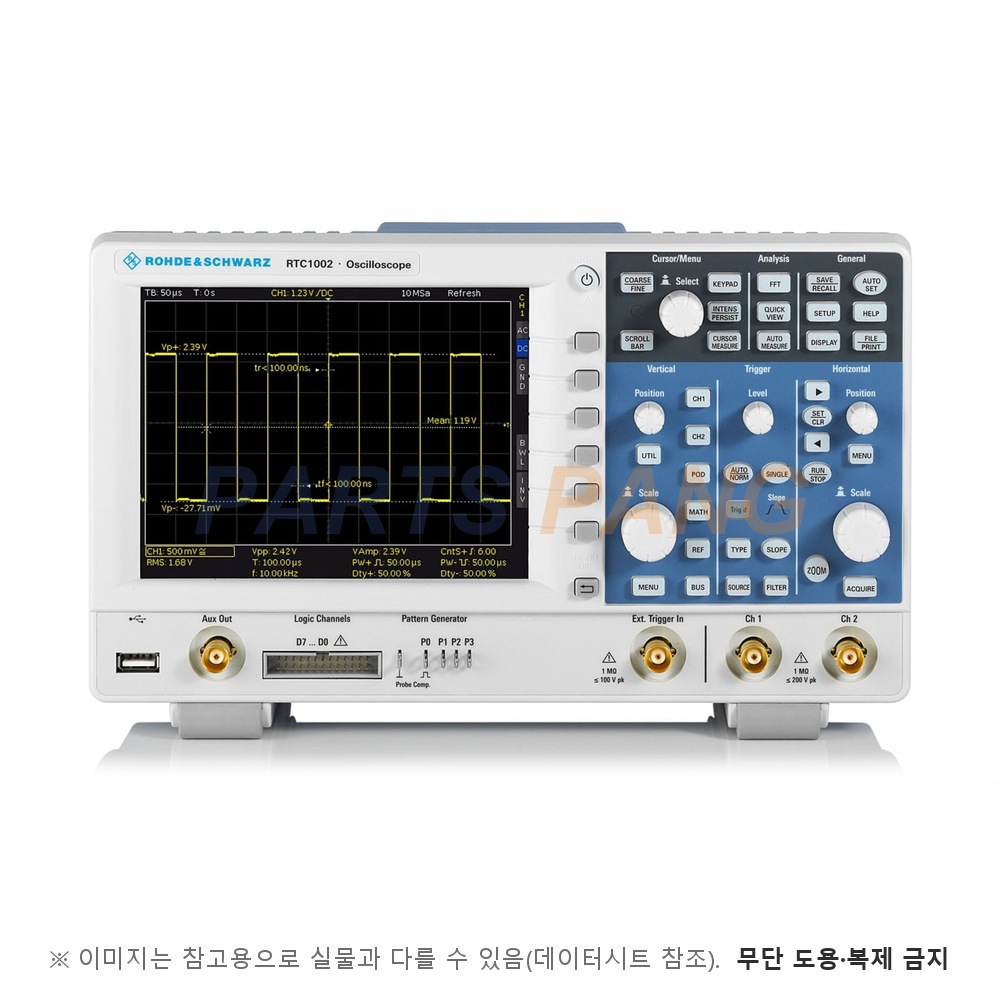

이 RTC-BNDL은 R&S RTC1002를 300 MHz로 구성하고 파형 발생기(RTC-B6)와 I2C/SPI·UART·CAN/LIN 트리거·디코딩(RTC-K1·K2·K3)을 묶은 번들입니다. 2채널 입문형 벤치 오실로스코프로 임베디드 디버깅과 교육 실습에 쓰입니다.

대역폭

300 MHz

-3 dB, 5 mV/div 이상

채널 수

아날로그 2

샘플링 속도

2 GSa/s

1채널 기준, 2채널 동시 각 1 GSa/s

메모리 깊이

2 Mpts

1채널 기준, 2채널 동시 각 1 Mpts

수직 분해능

8 bit

고분해능 모드 최대 16 bit

디스플레이

6.5인치 VGA 640 × 480

형태

벤치탑

인터페이스

USB Host, USB Device, LAN

상승 시간

<1.15 ns (계산값)

수직 감도

1 mV/div ~ 10 V/div

입력 임피던스

1 MΩ, 14 pF

최대 입력 전압

200 V (Vp)

주파수에 따라 감소

파형 캡처 속도

최대 10,000 wfms/s

시간축

1 ns/div ~ 100 s/div

트리거

엣지, 펄스, 비디오, 로직, 시리얼 버스

디코딩

I2C, SPI, UART/RS-232/422/485, CAN, LIN

파형 발생기

사인·구형파 0.1 Hz ~ 50 kHz

8 bit, 60 mV~6 Vpp (High Z)

패턴 발생기

4비트

디지털 전압계

3자리

주파수 카운터

5자리

전원

AC 100 ~ 240 V, 50 ~ 60 Hz

소비 전력

최대 25 W

크기 (W×H×D)

285 × 175 × 140 mm

무게

1.7 kg

동작 온도

+5 ~ +40℃

RTC1002 기본형은 50 MHz이고 대역폭 옵션으로 300 MHz까지 올라가며, 이 번들은 300 MHz 구성입니다. 8채널 로직 분석(RTC-B1)은 번들 구성에 없습니다.
