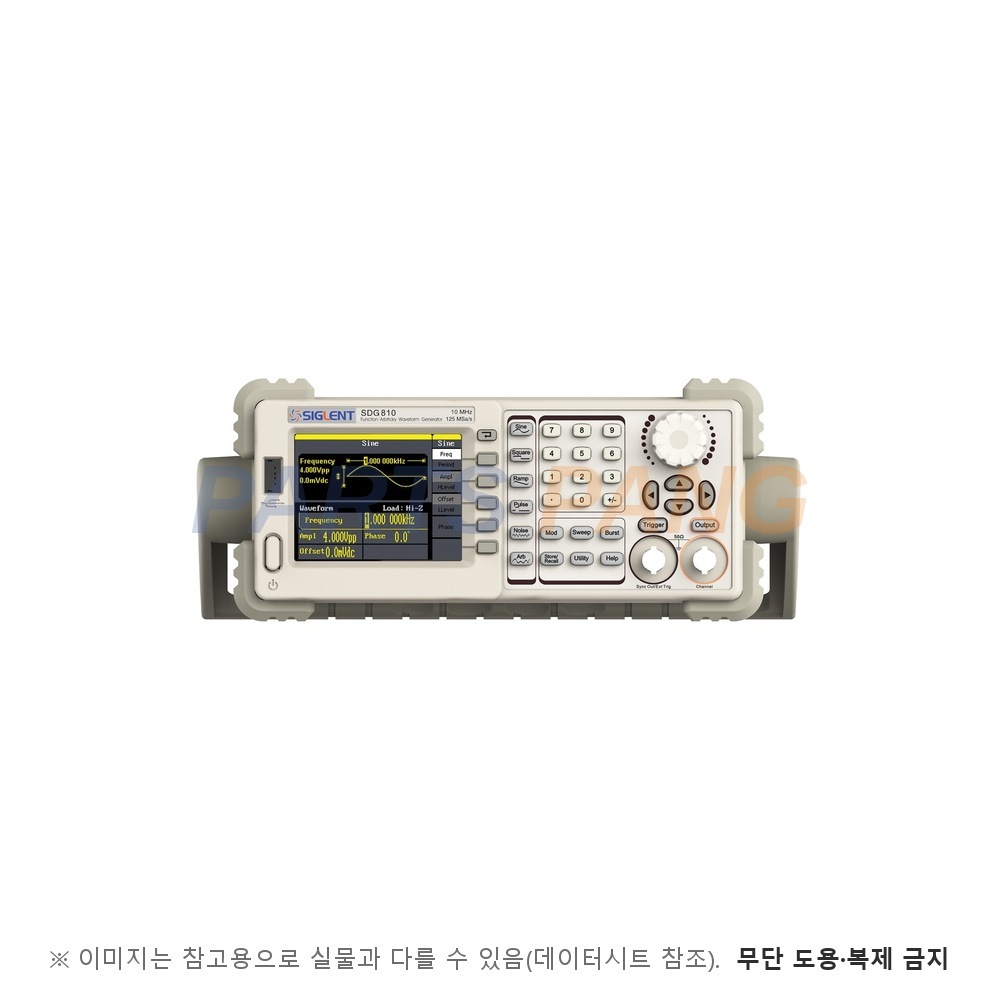

이 SDG810은 사인파 최대 10 MHz, 단일 채널의 SIGLENT SDG800 계열 DDS 함수·임의파형 발생기입니다. 46종 내장 임의파형과 AM·FM·PM·FSK·ASK·PWM 변조, 스윕·버스트 출력을 갖춰 교육·회로 시험에 쓰입니다.

최대 주파수

10 MHz

사인파 기준

채널 수

1

샘플링 속도

125 MSa/s

파형 메모리

16 kpts

수직 분해능

14 bits

출력 진폭

2 mVpp ~ 10 Vpp

50 Ω 부하, 10 MHz 이하고임피던스 4 mVpp ~ 20 Vpp (10 MHz 미만)

인터페이스

USB Host, USB Device

주파수 정확도

±50 ppm

90일, 1년 ±100 ppm

위상 잡음

-108 dBc/Hz (typ.)

10 kHz 오프셋

구형파

1 µHz ~ 10 MHz

상승·하강 시간 <24 ns

펄스

500 µHz ~ 5 MHz

램프

1 µHz ~ 300 kHz

임의파형 출력

1 µHz ~ 5 MHz

내장 파형

임의파형 46종 (DC 포함)

변조

AM, DSB-AM, FM, PM, FSK, ASK, PWM

스윕

선형·로그, 1 ms ~ 500 s

버스트

1 ~ 50,000주기, 무한, 게이트

DC 오프셋

±5 V (50 Ω)

고임피던스 ±10 V

출력 임피던스

50 Ω

전원

AC 100 ~ 240 V, 50/60 Hz

소비 전력

30 W 미만

디스플레이

3.5인치 TFT-LCD

크기 (W×H×D)

229 × 105 × 281 mm

무게

2.6 kg

SDG800 계열은 사인파 상한으로 SDG805(5 MHz)·SDG810(10 MHz)·SDG830(30 MHz)이 갈리고, 구형파 상한은 SDG810·SDG830 모두 10 MHz입니다. 세 모델 모두 단일 채널·125 MSa/s·14 bits·16 kpts로 같습니다.
