Sound-Generator 소리 신호 발생기

[음향 시험용 소리 신호 발생기]/1kHz 94dBSPL(1cm) 기준 음/300Hz~10kHz 13톤 송출/DIP 스위치 4모드/DC 6~12V 구동/알루미늄 원통 Ø38×94mm

상품코드: Sound-Generator_KBL
제조사: 케이벨
배송정보: 발주출고발주 후 보통 3~7일 내 출고 (영업일 기준)발주출고 상품의 출고일은 제품과 제조사·유통사 재고, 수입·통관 일정에 따라 달라질 수 있습니다. 늦어지는 것이 확인되면 1영업일 안에 새 출고 예정일을 안내드리며, 이 경우에는 무료로 취소하실 수 있습니다. 발주출고 상품은 주문 확인 후 공급사 발주가 진행되므로, 그 밖의 단순 변심에 의한 주문취소·반품은 발주 진행 이후 제한될 수 있습니다.
문서: Sound Generator 제품 사양서 (케이벨)케이벨 공식 사이트에서 받으실 수 있습니다
필요한 자료가 없나요? 자료 요청

판매가 (VAT 별도/포함)176,400원(194,040원)

합계 176,400원 (VAT포함 194,040원)

176,400원

세금계산서 발행(무통장입금)·안전 거래

상세 정보

개요

케이벨 소리 신호 발생기(Sound Generator)는 마이크나 마이크가 달린 장치에 기준 음을 들려 주고, 소리 크기 대비 전기 신호 크기를 재기 위한 음향 시험용 신호원입니다. 1kHz 기준 음을 1cm 거리에서 94dBSPL 로 연속 송출하며, 뒷면 DIP 스위치로 300Hz~10kHz 다중 톤 송출 모드를 고를 수 있습니다. 인공 입(Artificial Mouth) 대용으로 쓸 수 있도록 만들어졌습니다.

주요 사양

최대 주파수: 10kHz; 송출 범위 300Hz~10kHz(모드 3·4)
기준 음: 1kHz 연속
출력 음압: 94dBSPL ±1.5dB; 1kHz · 거리 1cm
다중 톤 음압: 94dBSPL ±3dB; 1kHz 이외 주파수 · 거리 1cm
송출 모드: 4가지(DIP 스위치 SW2·SW3)

기능

모드 1: 1,000Hz 연속 · 적색 LED; SW2 ON · SW3 ON
모드 2: 750Hz~7kHz 8톤 · 톤당 1.0초; SW2 ON · SW3 OFF · 녹색 LED
모드 3: 300Hz~10kHz 13톤 · 톤당 1.0초; SW2 OFF · SW3 ON · 청색 LED
모드 4: 모드 3 과 같은 13톤 · 톤당 0.3초; SW2 OFF · SW3 OFF · RGB LED
전원 스위치: 뒷면 SW1

전원·기계

사용 전원 전압: DC 6.0~12V
소비 전류: 300mA(대표값); DC 12V 어댑터 HU10467-11002C 사용 시
전원 커넥터: Molex 2.54mm 2핀; 또는 DC-005 잭(내경 2.1mm · 외경 5.5mm)

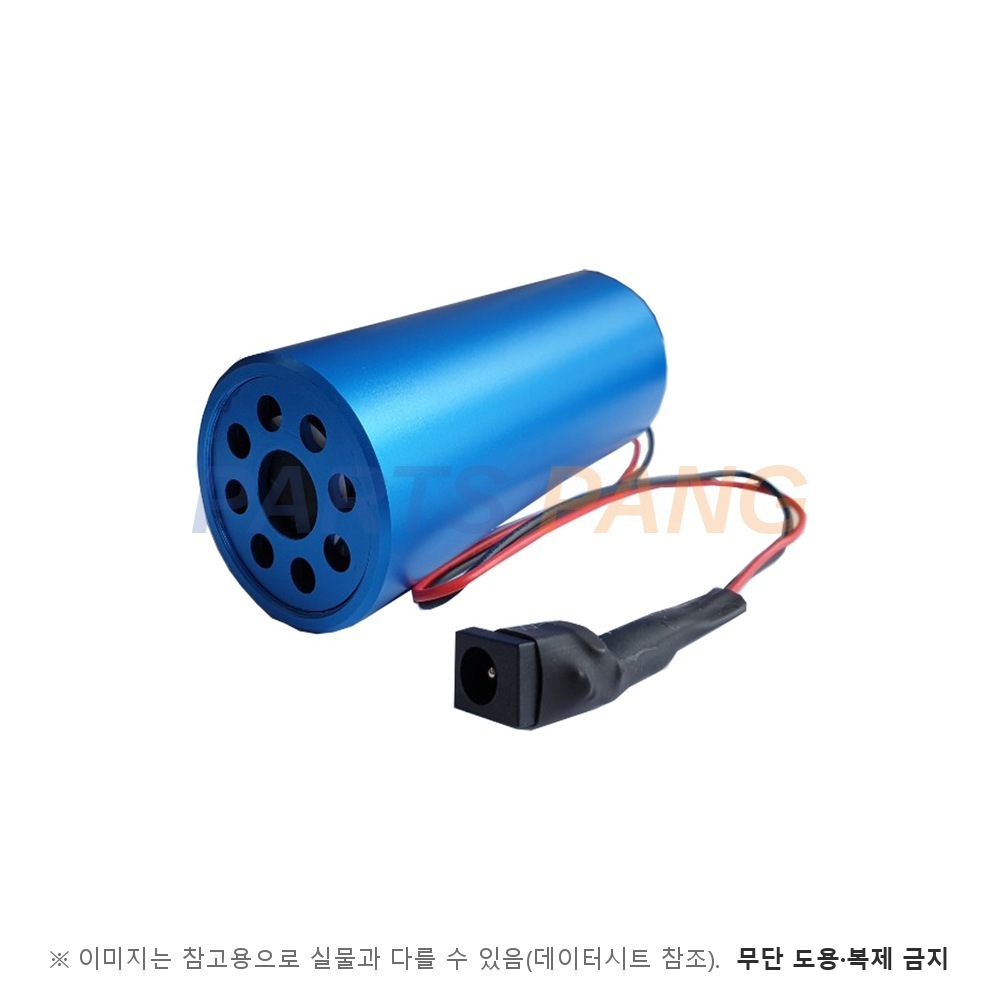

외형: 알루미늄 원통 · 아노다이징
크기: 길이 94mm · 직경 38mm

참고

사용 예로, 감도 -40dBV/Pa 콘덴서 마이크를 1cm 앞에 두면 마이크 출력이 약 10mV, 40dB 증폭 뒤 약 1,000mV 로 측정됩니다. 내부 소비 전력 때문에 외장 케이스가 약간 따뜻해질 수 있습니다.

AI 엔지니어 팁

구매 전 꼭 확인하세요 · 실무 체크포인트

거리 1cm 를 정확히 맞춰 주세요

94dBSPL 은 송출구에서 1cm 거리 기준 값입니다. 거리가 조금만 달라져도 음압이 크게 바뀌므로 지그로 마이크 위치를 고정해 두시면 반복 측정 값이 안정됩니다.

반사가 적은 곳에서 재 주세요

제조사도 소리의 방향성·반사·굴절 때문에 측정 오차가 크게 날 수 있다고 안내합니다. 흡음재로 둘러싼 상자 안이나 주변이 트인 곳에서 측정하시길 권합니다.

절대 감도는 모드 1, 주파수 특성은 모드 3

1kHz 음압 허용차는 ±1.5dB 로, 다른 주파수의 ±3dB 보다 좁습니다. 감도 판정은 모드 1 로 하고, 모드 3·4 의 13톤 송출은 주파수 응답 경향을 비교하는 데 쓰시면 좋습니다.
